重载链板输送支撑台结构设计

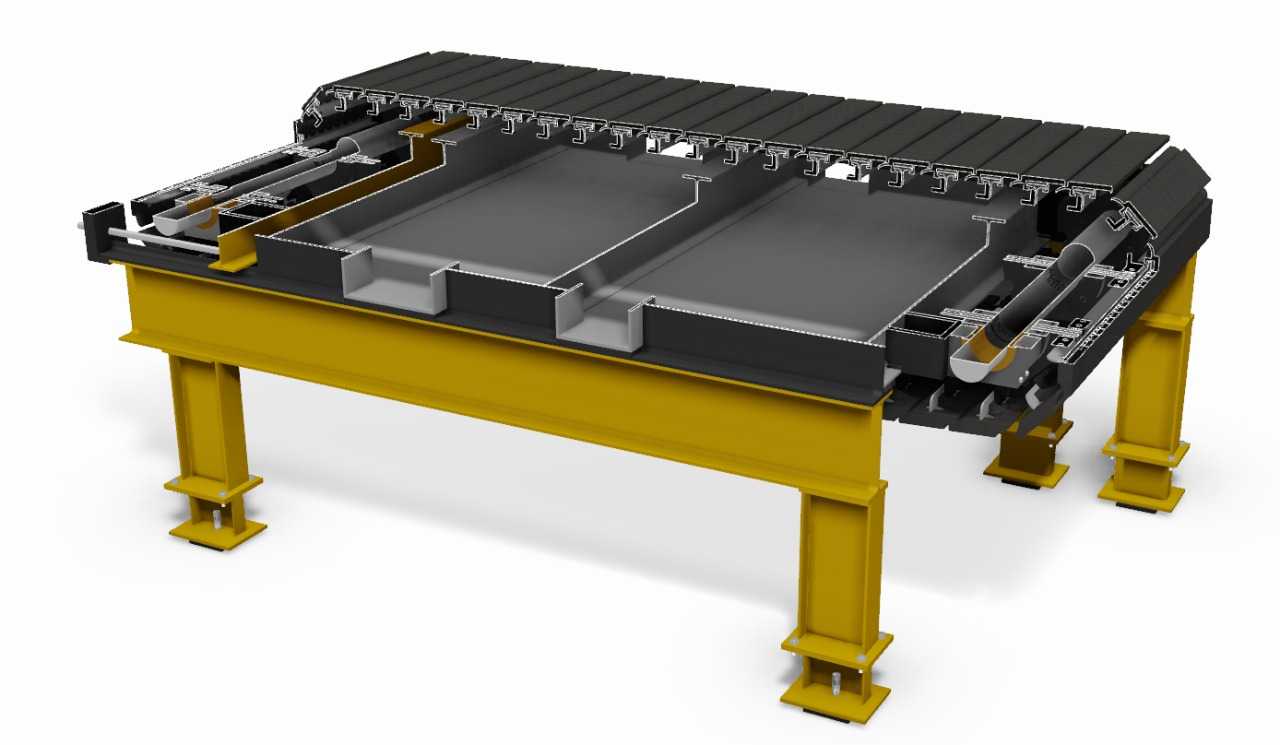

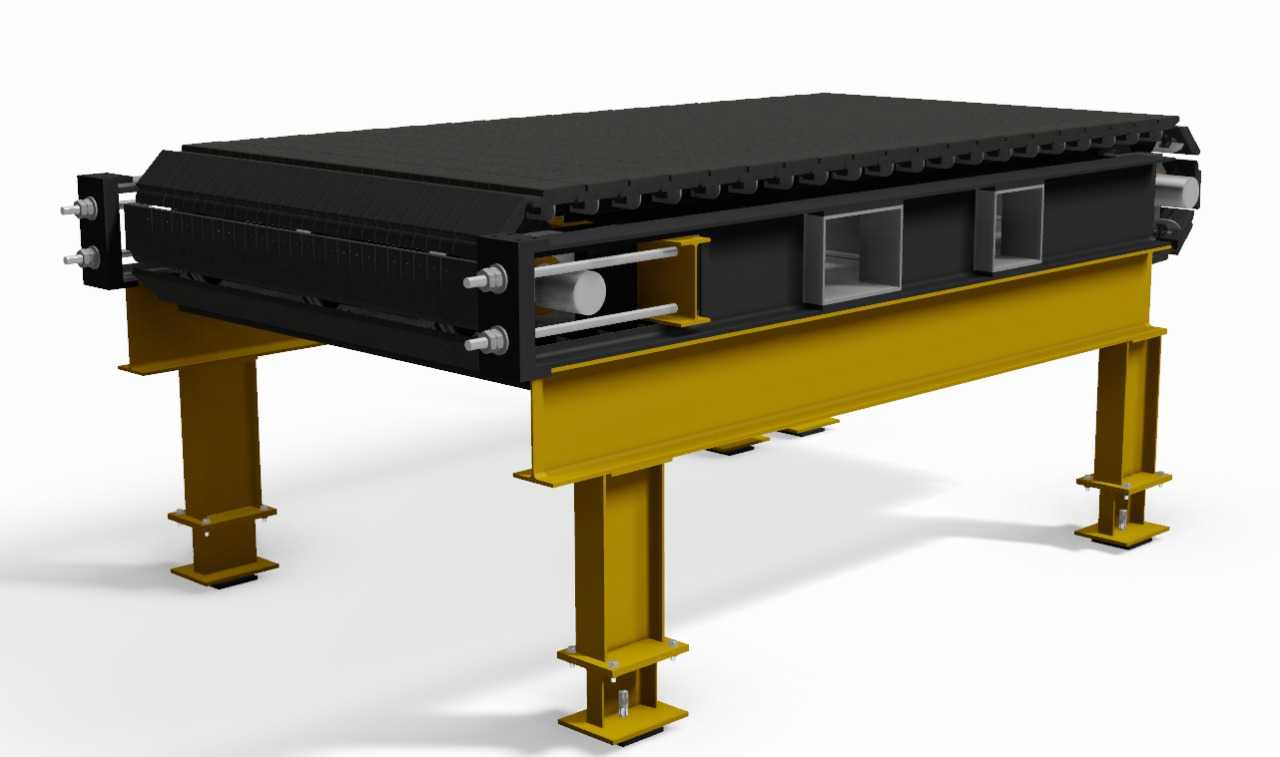

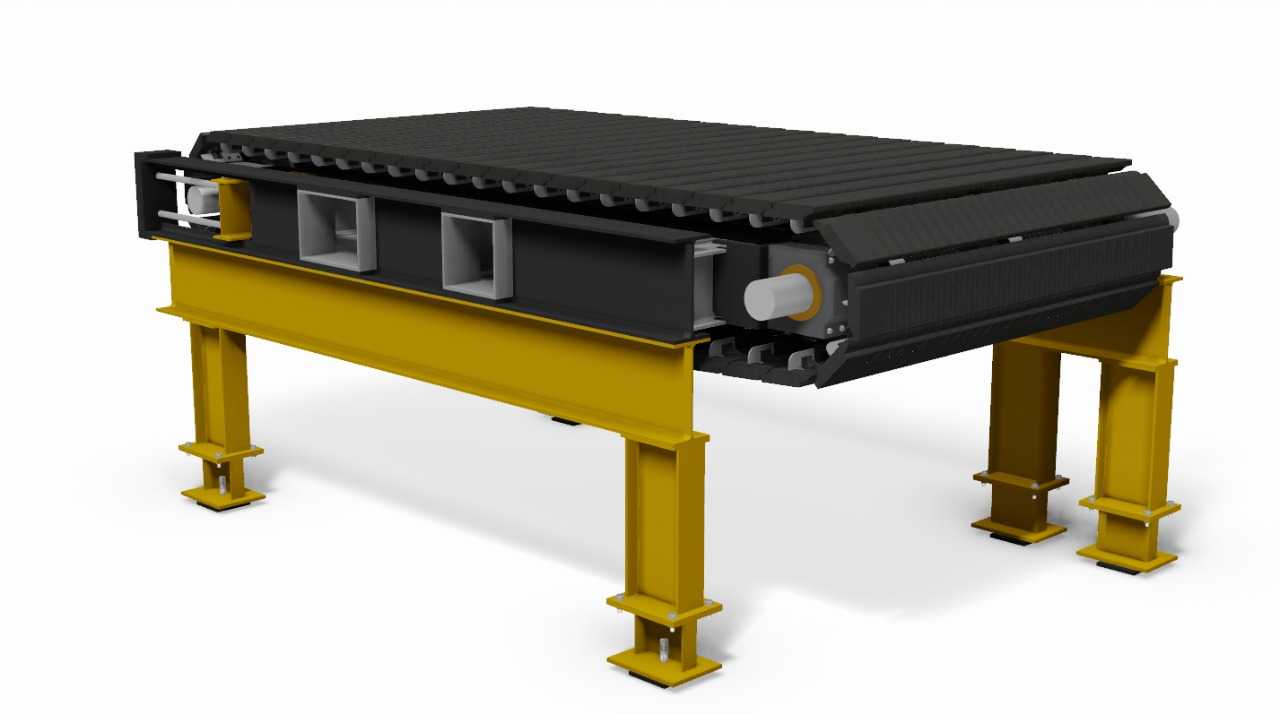

　　这款链板式输送支撑结构，主要面向冶金、建材、重工加工等行业的重载物料转运场景，可承担块状、颗粒状甚至成捆重型工件的短距离水平输送任务，常布置在生产线的进料段、工序衔接段或是成品出料端，适配高温、高磨蚀性物料的输送工况，相比皮带输送机更能耐受尖锐物料的刮划与高温物料的烘烤。从结构设计逻辑来看，整体采用分体式模块化设计思路，下部支撑机架选用型钢焊接成型，四条支腿底部配置可调式地脚螺栓，可在安装时根据现场地面平整度调整整体水平度，支腿与上部输送框架之间采用螺栓连接，便于后期拆解转运与维护更换。上部输送框架两侧设置加厚侧板，承担链板运行的侧向限位与载荷传递，侧板上预留的轴承安装位采用镗孔加工，保证两端传动辊与改向辊的同轴度，

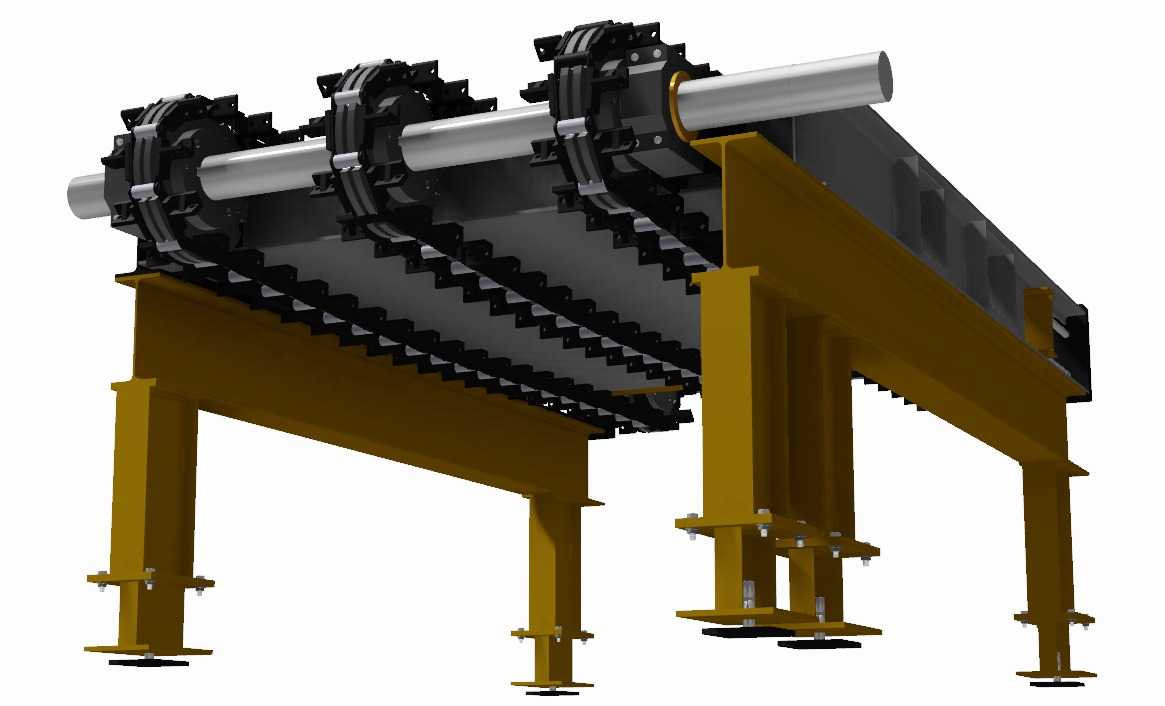

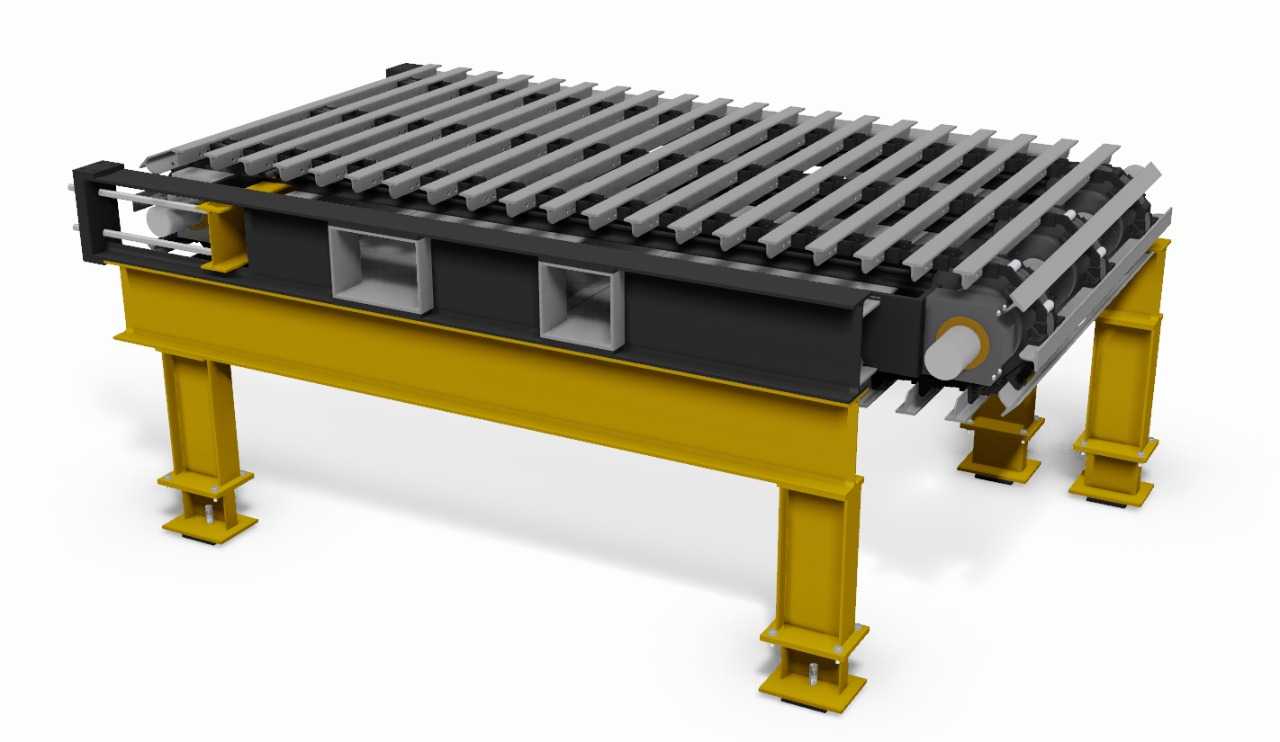

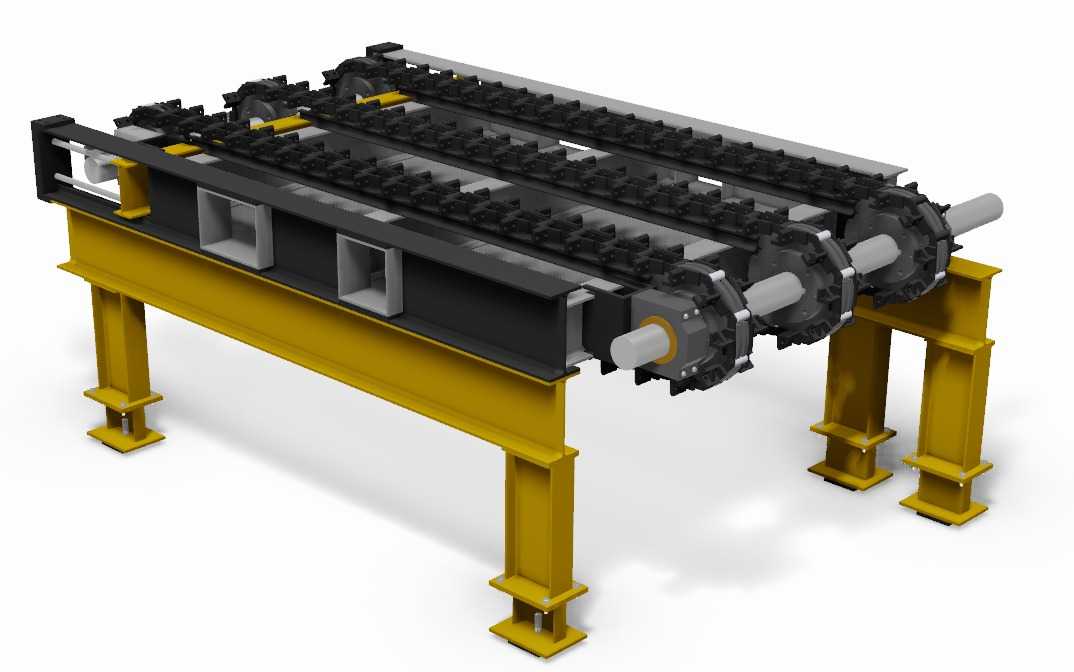

　　避免链板运行时出现跑偏、卡滞问题。输送工作面采用多道平行布置的金属链板条，单块链板条采用耐磨钢材冲压成型，相邻链板之间预留微小间隙，既可以保证输送面的整体平整度，又能让输送过程中散落的细小碎屑从间隙落下，避免碎屑卡入链板与辊轴之间加剧磨损。传动端布置在设备单侧，采用链轮与链条啮合的传动方式，可适配低速大扭矩的驱动配置，启动时能克服重载下的静摩擦力，运行过程中传动比稳定，不会出现皮带传动的打滑丢转问题。安装边界方面，设备整体宽度可根据输送物料的幅宽调整，支腿高度可根据上下游设备的衔接高度定制，设备两侧预留的检修空间不小于300mm，方便运维人员定期检查链条张紧度、加注润滑脂。设计时特意将驱动端的安装座设置为可调节结构，通过调整螺栓位置即可改变链轮中心距，实现链条张紧度的快速调整，无需拆解整体框架。链板下方设置多道承托横梁，避免重载物料压在链板上时出现中部下凹变形，保证输送面始终保持水平状态，防止物料在输送过程中出现侧滑偏移。
