四柱式冲压工装结构三维设计

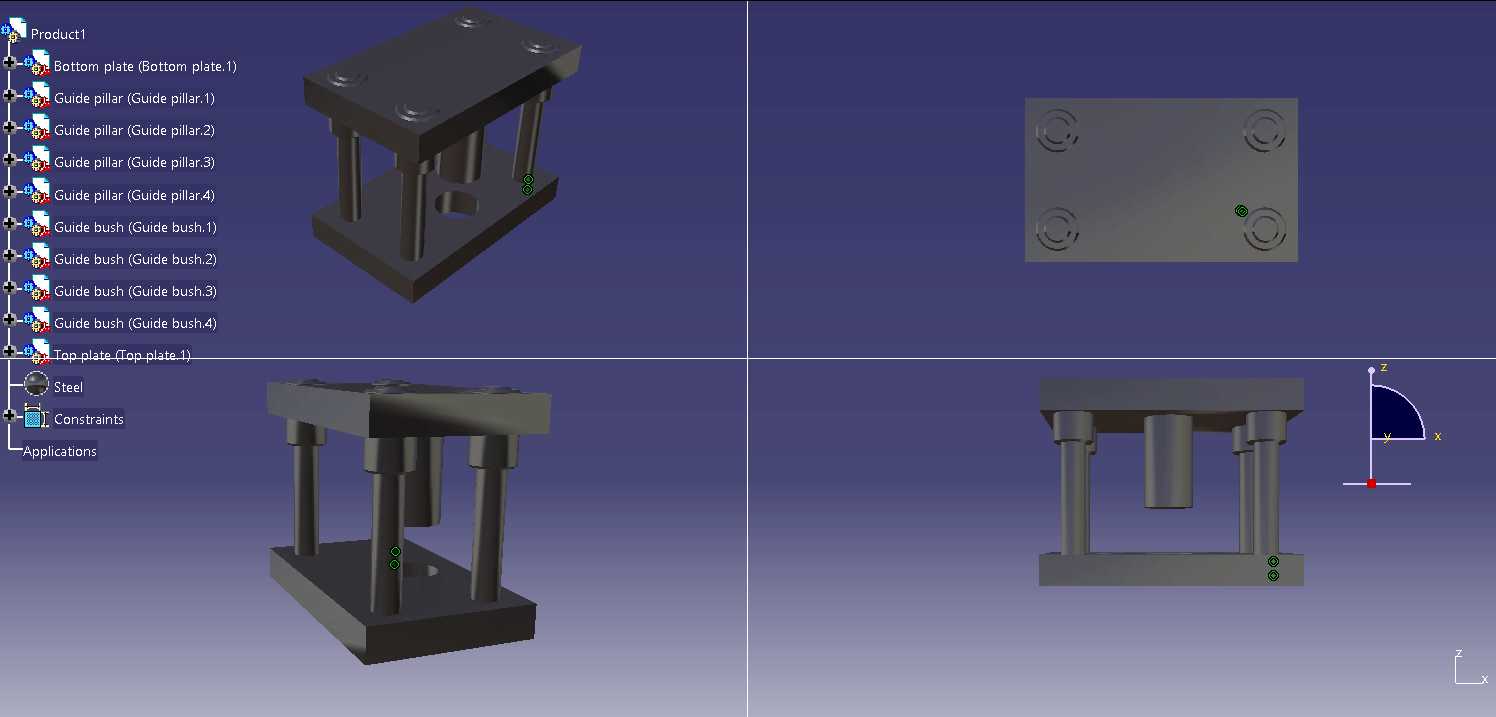

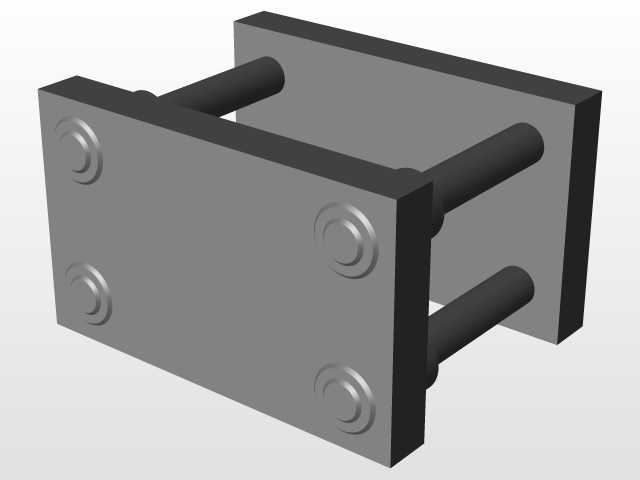

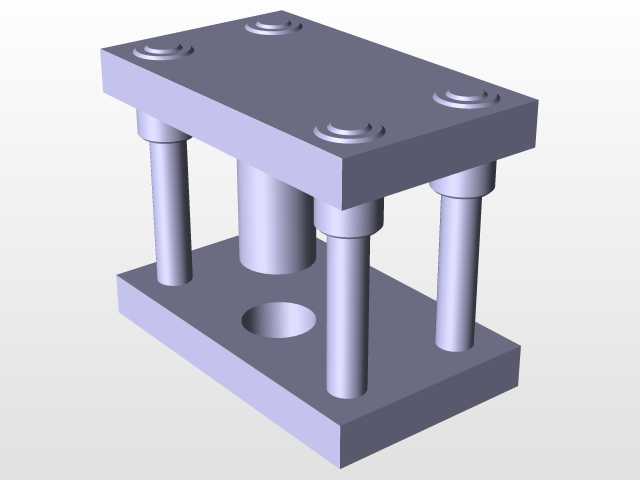

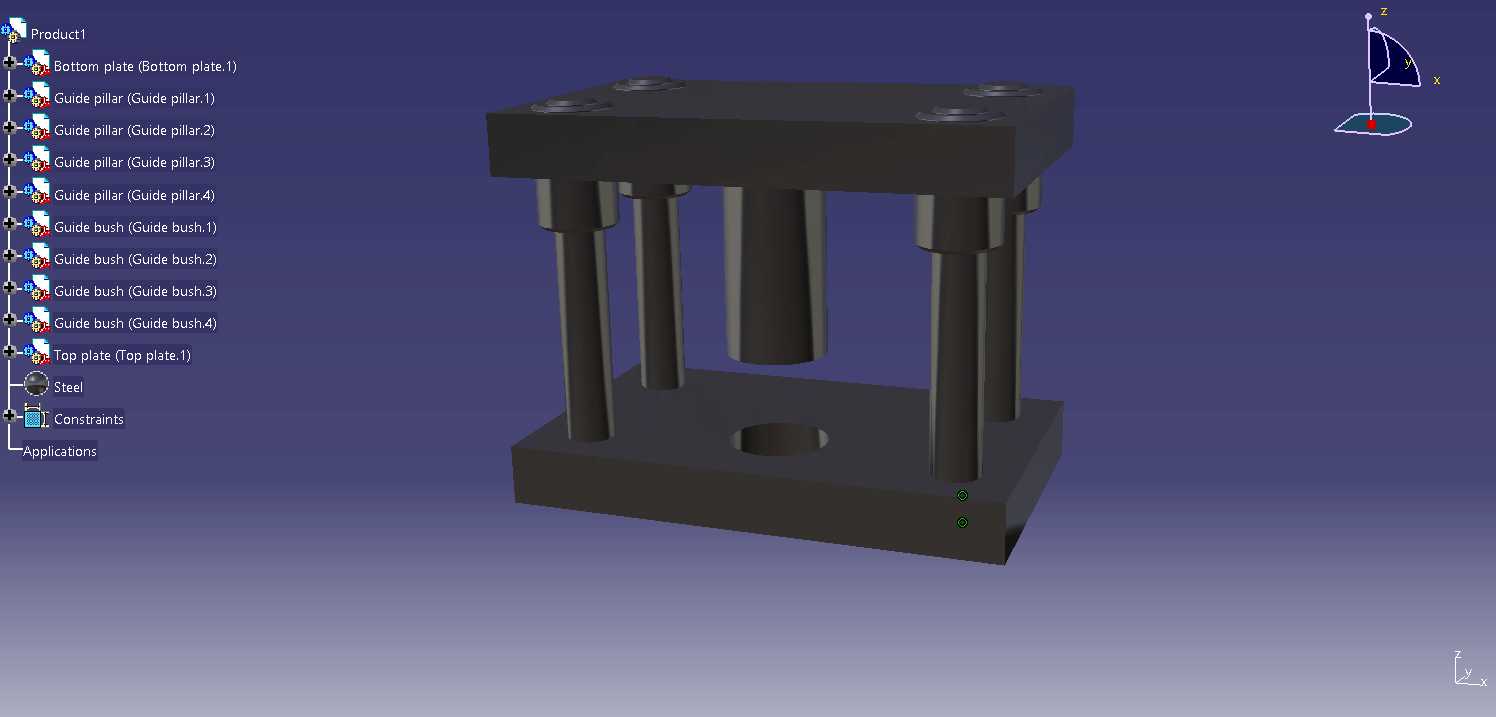

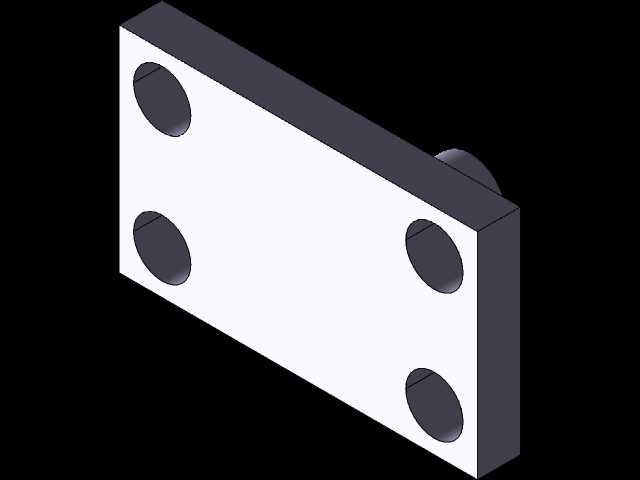

　　这套四柱式冲压工装结构，主要面向小型五金件冲裁、浅拉伸、压印等冲压工序场景，适配小吨位开式压力机的安装接口，可直接固定在压力机工作台面与滑块端面之间完成配套作业。整套结构采用对称式四柱导向布局，四根导向柱沿模座四角均匀分布，配套的导套嵌入上下模座对应安装位，导向柱与导套之间采用间隙配合，可在冲压往复行程中提供稳定的导向精度，避免上下模合模过程中出现偏载错位，保障冲压刃口的对中精度，减少冲切过程中的毛刺产生，同时延长模具核心工作部件的使用寿命。上模座与下模座均采用矩形钢板式结构，安装面预留标准T型槽固定位与定位销孔，可根据不同冲压工件的工艺需求，快速更换对应的凸模、凹模以及卸料组件，无需重新加工模座基础结构，

　　大幅缩短工装换型调试的周期。从安装边界来看，下模座的底面平面度控制在0.02mm以内，可直接贴合压力机工作台面，上模座的柄部安装位与压力机滑块的模柄孔尺寸匹配，安装时仅需通过压板与定位销完成锁紧固定，无需额外制作过渡连接法兰。设计过程中充分考虑了冲压作业的受力特性，上下模座的厚度经过刚度校核，在额定冲压力作用下的最大变形量控制在0.05mm以内，避免因模座变形导致导向卡滞或者冲压件尺寸超差。导向柱的长度设计满足开模状态下导柱与导套的配合长度不小于导柱直径的1.5倍，保障开模取件过程中导向组件不会完全脱开，合模时无需重新对中导向，减少调试工作量。卸料组件的安装位预设在上模座的下方空间，可搭配弹性卸料板使用，

　　在冲压完成后及时将卡滞在凸模上的工件脱出，避免工件随上模上行引发的安全隐患。整套结构的导向组件采用可拆卸式设计，导柱、导套磨损后可单独更换，无需整体报废模座，降低工装的后期维护成本。在实际生产场景中，这类四柱冲压工装可覆盖电子五金件、小型家电结构件、汽车小尺寸冲压件的小批量试制与批量生产需求，对于冲压行程较短、精度要求较高的薄料冲裁工序适配性尤为突出，结构简单可靠，调试维护便捷，是冲压生产环节中通用性较强的基础工装结构。
