C型手动螺旋夹紧工装结构设计

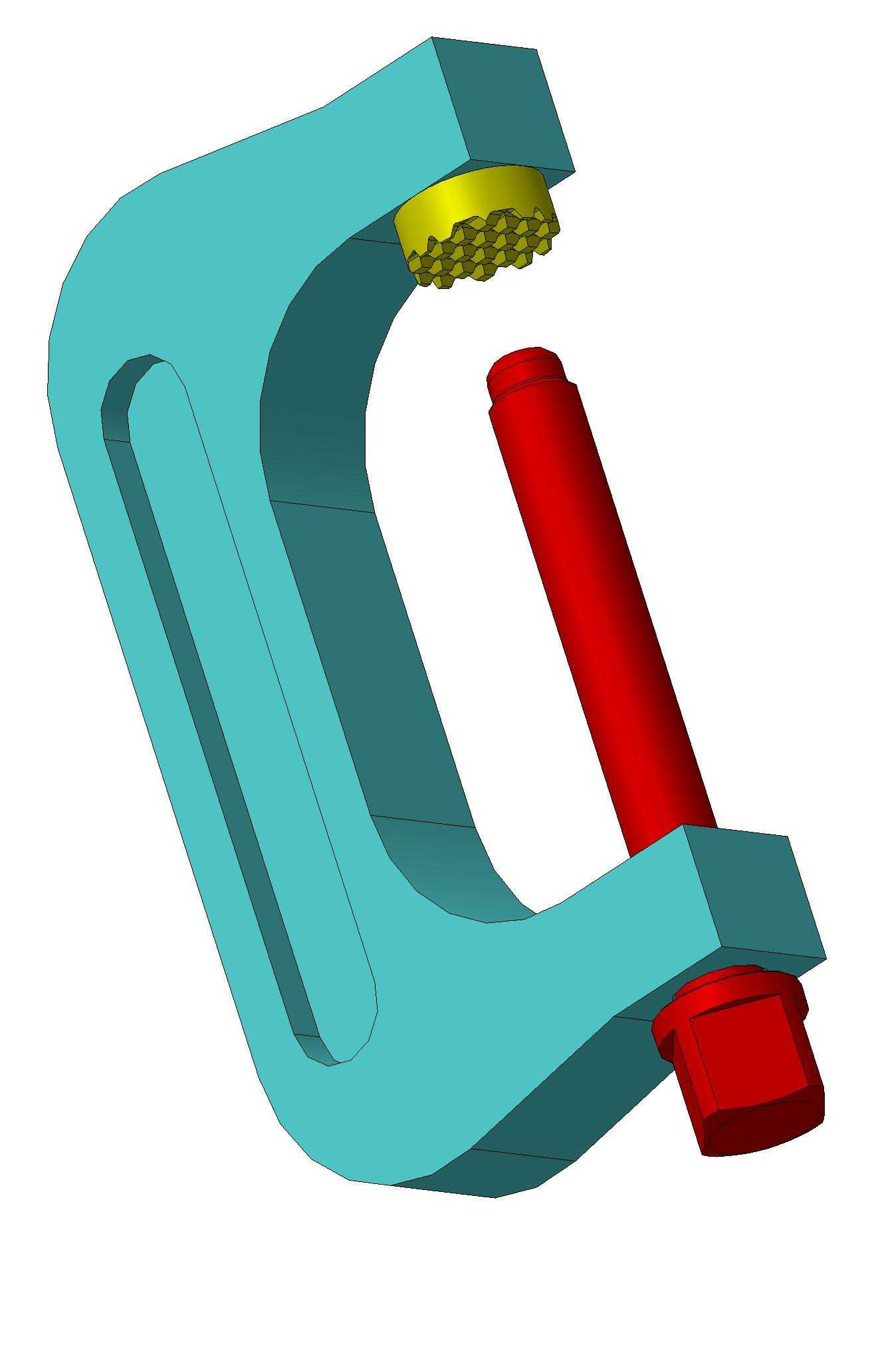

　　这款C型螺旋夹紧结构是机械加工、装配工位中极为常见的手动夹紧元件，整体采用开式C型框架布局，框架主体为一体式铸造后机加工成型的结构，截面做了等强度的凹槽减重设计，在保证框架刚性、抵消夹紧时产生的弯曲力矩的同时，尽可能降低整体自重，方便工位间的手动挪移与临时装夹使用。夹紧端采用梯形螺纹传动的螺杆结构，螺杆头部做了滚花防滑压头设计，压头端面加工有细密的防滑齿纹，夹紧工件时可以增大接触摩擦力，避免工件受夹紧力后出现滑移错位，螺杆尾部为外六角施力端，可配合扳手施加更大的夹紧力矩，适配不同厚度工件的夹紧需求。从实际应用场景来看，这类夹紧结构常被用于小型零件的钻孔、攻丝、打磨工序的临时固定，也可在装配作业中用于两个零件的贴合压紧，

　　或是焊接工位中薄钢板拼接时的定位夹紧，相比气动、液压夹紧装置，它无需外接动力源，完全依靠手动操作即可完成夹紧动作，对使用场景没有气源、电源的配套要求，在野外维修、临时工位搭建、小批量试制场景中适用性极强。设计过程中，C型开口的深度与喉深尺寸是核心参数，直接决定了可容纳工件的最大边界，框架的截面厚度经过受力校核，在最大夹紧力矩下框架开口端的变形量控制在0.02mm以内，避免夹紧时框架出现过大张口导致的夹持力不足问题。螺杆与框架的配合部位采用铜套衬套结构，减少螺纹传动过程中的磨损，延长整体使用寿命，压头与螺杆端部采用活动连接结构，夹紧过程中压头可自适应工件表面的微小角度倾斜，保证压头端面与工件表面完全贴合，避免点接触造成的工件表面压伤，

　　或是夹紧力分布不均导致的工件翘起问题。这类夹紧结构的安装边界灵活，既可以直接手持使用，也可通过框架底部的安装孔固定在工作台面上作为固定式夹具使用，整体结构没有复杂的传动零件，维护成本极低，日常使用仅需定期在螺纹部位涂抹润滑脂即可保证传动顺畅，是机械加工、装配工位中通用性极强的基础工装元件，能够覆盖绝大多数小型零件的手动夹紧需求，在小批量生产、设备维修、样件试制环节的使用频率极高。
