快装式铰接带耳圆管紧固管夹结构

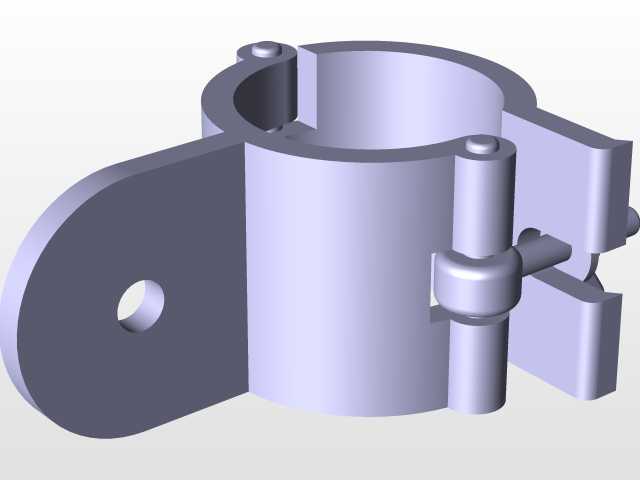

　　这类带铰接结构的管夹，在流体输送管路布设、轻型设备机架管线固定、小型气动系统排布场景中应用十分广泛，区别于传统两半式螺栓锁紧的管夹，它采用单侧销轴铰接、另一侧快锁的结构形式，安装时无需将两个夹片完全分离，只需翻开铰接侧的活动夹片，套入目标圆管后扣合锁止结构即可完成初步固定，能大幅降低狭小安装空间内的操作难度，尤其适合设备内部管线密集、操作空间受限的装配场景。从结构设计逻辑来看，夹体的内圆弧面做了等径匹配设计，抱紧时能与圆管外壁形成完整的面接触，相比点接触或线接触的固定件，能有效分散抱紧应力，避免薄壁圆管被夹变形，同时也能提升固定后的防滑性能，减少管路受振动影响出现的轴向窜动问题。夹体单侧延伸出的带安装孔耳片，

　　是整个部件的安装承载结构，安装孔的位置与夹体内圆弧中心做了偏心距匹配，当夹体抱紧管路后，耳片的安装面能与安装基准面完全贴合，锁紧安装螺栓时不会对夹体产生额外的扭转应力，避免长期使用后夹体出现应力开裂。铰接侧的销轴采用两端墩粗的限位结构，装配后销轴不会从铰接孔内脱出，两个夹片绕销轴转动的间隙做了合理控制，既保证开合动作顺畅无卡滞，又不会因间隙过大导致抱紧后出现同轴度偏差，影响管路的固定精度。夹体上的锁止结构采用插销式设计，扣合后插销能穿过两个夹片的对应锁孔，配合锁止端的限位结构，即使设备运行过程中产生持续振动，锁止结构也不会自行松脱，相比螺栓锁紧的结构，日常维护拆装时无需额外工具，徒手即可完成开合操作，能大幅提升管线检修的效率。

　　在安装边界方面，这类管夹的外轮廓尺寸做了紧凑化设计，夹体闭合后，铰接侧与锁止侧的外凸尺寸远小于传统双螺栓管夹，排布多根平行管路时，管间预留的安装间隙可以进一步缩小，能有效提升设备内部的空间利用率，耳片上的安装孔孔径适配常规的紧固件规格，安装时无需额外加工适配孔位，可直接固定在设备机架的预制安装孔上，适配不同材质的圆管固定需求，不管是金属气动管路、塑料流体输送管还是硬质线缆保护管，都能通过调整抱紧力度实现可靠固定，不会因材质硬度差异出现固定松动或者夹损管壁的问题。
