立式单级传动齿轮减速装置三维结构

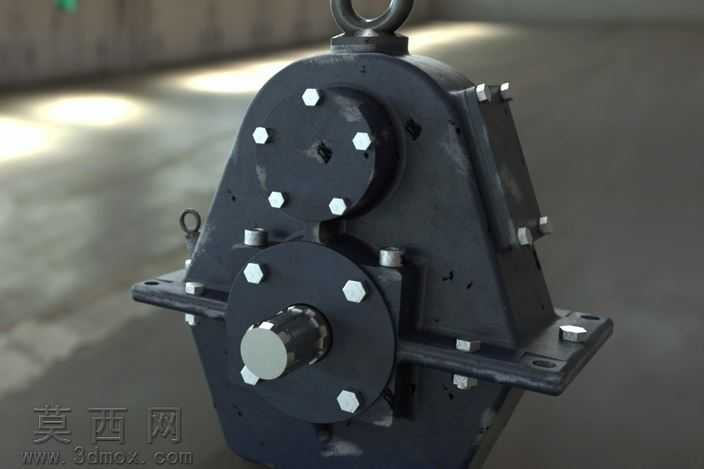

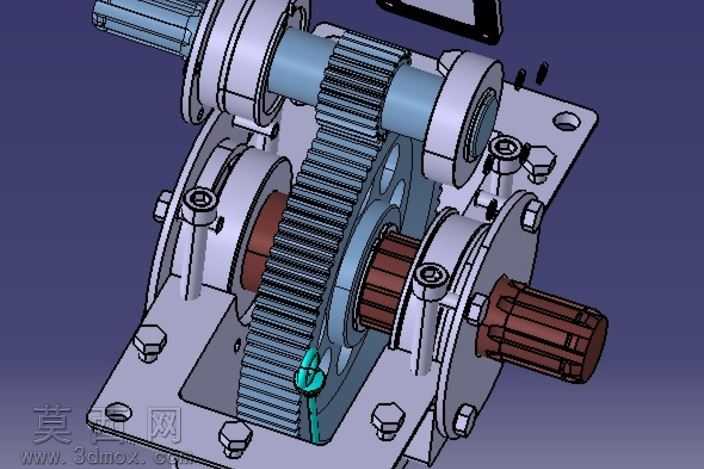

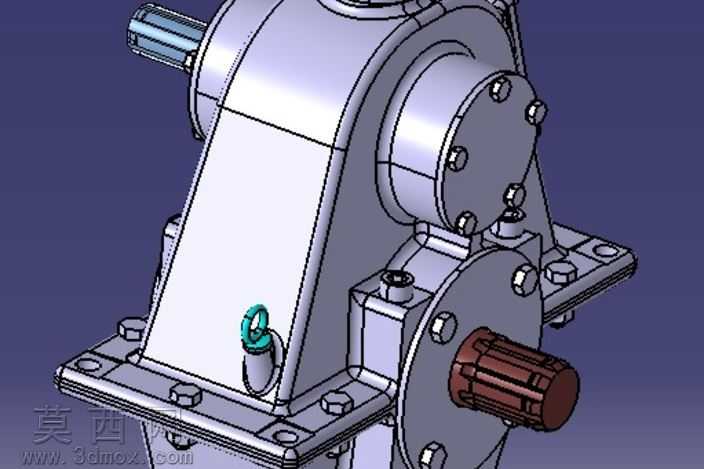

本作品为立式单级传动齿轮减速装置的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整体传动比与安装尺寸的参数定义，再逐步拆分各个零部件进行独立建模，最终完成整机的虚拟装配与干涉校验。模型完整还原了减速装置的全部核心结构，包含立式铸造箱体、输入轴组件、输出轴组件、传动齿轮副、轴承端盖、密封件、连接紧固件、油位检测部件等全部细节。建模阶段对各个零件的特征进行了精细化处理，箱体部分采用薄壁铸造特征建模，还原了箱体的安装法兰、加强筋、轴承座孔、放油孔、观察孔等结构，所有安装孔位的位置度、孔径尺寸均按照通用机械设计标准设定，螺栓连接孔的沉头深度、通孔直径完全匹配对应规格的紧固件参数。轴类零件建模时还原了轴肩定位结构、键槽、密封件安装位、轴承配合轴颈的细节，齿轮零件按照渐开线圆柱齿轮的参数完成齿廓建模，齿面精度、齿顶隙、侧隙参数均符合常规减速装置的设计规范，端盖零件还原了密封槽、螺栓连接孔、定位止口的结构细节。材质与渲染阶段，为不同零部件匹配了对应的物理材质，箱体与端盖赋予灰铸铁哑光材质，轴类零件与紧固件赋予调质钢金属质感，齿轮零件赋予表面淬火后的亮面金属材质，密封件赋予橡胶哑光材质，油位检测部件的塑料密封盖赋予亮面工程塑料材质，渲染时采用柔和的工业环境光，清晰展现各个部件的装配关系与结构层次。装配过程严格按照实际机械装配流程完成，先将轴承压装到对应轴颈位置，再将轴组件装入箱体轴承座孔，依次安装端盖、密封件、紧固件，最后完成油位检测部件的装配，全程完成了干涉检查，确保所有运动部件无干涉，连接部件无错位，完整还原了该减速装置的真实结构与装配逻辑，可用于机械结构教学、传动方案演示、非标设备选型参考等场景。
