圆周弹性结构离合器三维设计模型

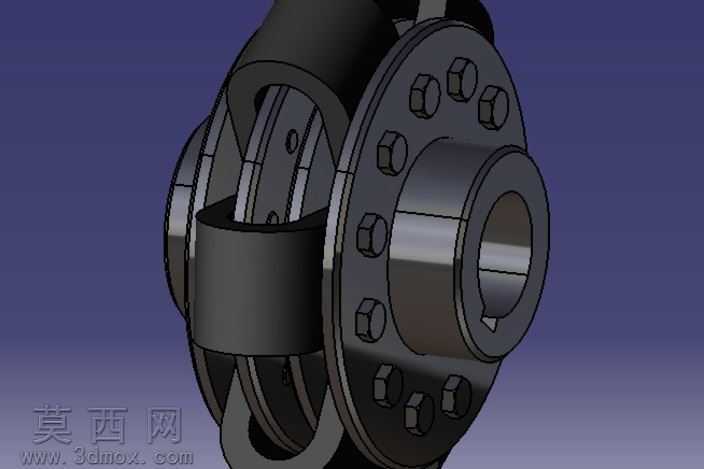

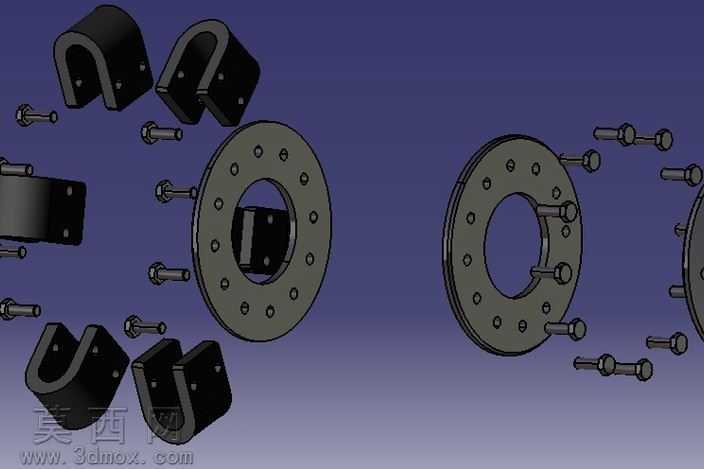

本离合器模型采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械传动部件的设计规范，对各组成零件的尺寸配合、装配关系进行了精准还原。模型整体以同轴回转体为基础布局，核心传动法兰盘采用阵列式螺栓孔设计，沿圆周均匀分布的内六角螺栓结构完整还原了紧固件的装配细节，螺栓头部的六角轮廓、法兰盘上的沉孔结构都做了精细化建模，保证装配逻辑与实际机械加工要求一致。模型中部的弹性连接结构是设计核心，环绕圆周布置的弹性连接组件采用块体与箍带组合的结构形式，建模时对弹性部件的安装间隙、箍带的包裹弧度都做了参数化约束，既还原了弹性元件缓冲吸振的功能特性，也保证了整体结构的同轴度要求。渲染阶段采用金属材质与非金属弹性材质区分的方式，金属传动部件赋予了哑光合金钢材质，添加了细微的表面粗糙度纹理与边缘倒角高光，还原机械加工零件的真实质感；弹性连接部件赋予了深色高阻尼橡胶类材质，调整了材质的漫反射与粗糙度参数，清晰区分不同功能部件的材质差异。结构设计上，该离合器依靠圆周分布的弹性元件实现主从动端的扭矩传递，建模时预留了弹性元件的变形空间，主从动盘的连接间隙、弹性块的压缩行程都做了符合工程实际的参数设置，既可以传递额定扭矩，也能在传动过程中缓冲冲击、补偿一定的轴向与径向偏移，适配存在安装误差或传动冲击的工况场景。整体装配过程采用自底向上的建模思路，先完成单个螺栓、弹性块、箍带、法兰盘、轴套等基础零件的独立建模，再通过同轴约束、面贴合约束、圆周阵列约束完成整体装配，各零件之间不存在干涉问题，装配层级清晰，可直接用于结构展示、运动仿真或工程参考。
