外六角侧接式螺纹口径连接构件

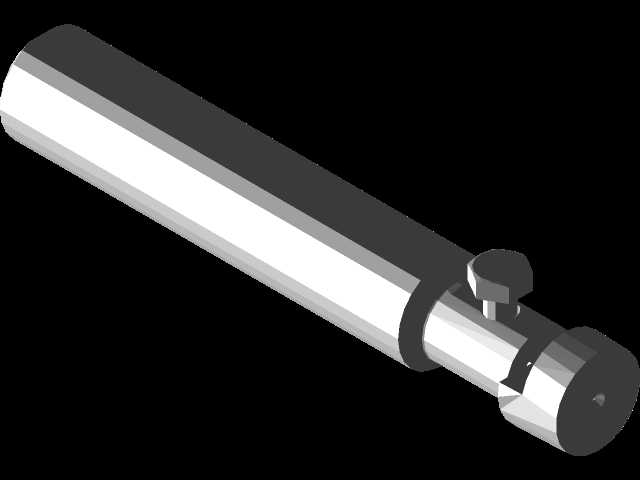

　　这类带侧锁紧结构的螺纹口径构件，常应用在低压流体输送管路、小型气动回路、设备润滑注油通路的终端连接场景，也可作为小型工装夹具的定位锁紧接口使用，适配铜质、尼龙、PVC等多种材质的外接管路，在小型自动化设备、台式加工机床的辅助油路、民用供水支路改造中都能见到同类结构的身影。从实际使用需求出发，该构件主体采用长杆式结构，一端为外螺纹接口，可直接旋入设备预设的内螺纹安装孔，无需额外转接接头，减少管路连接的泄漏点；杆身中段做了变径处理，靠近螺纹端的位置预留了外六角锁紧位，可配合标准开口扳手完成拧紧作业，拧紧过程中不会出现杆身跟转的问题，安装扭矩更容易控制。侧置的紧定螺钉结构是该构件的核心功能设计，当外接管路插入构件端部的内孔后，

　　拧紧侧方的外六角紧定螺钉，即可将管路牢牢压合在孔内，相比传统的卡套式连接，这种结构对管路外径的公差容忍度更高，即使是壁厚较薄的软质管路，也能通过调整紧定螺钉的拧入深度实现可靠固定，不会出现管路被压裂或者密封失效的问题。构件端部做了倒角导向设计，外接管路插入时无需刻意对准，即可顺利滑入安装孔，降低现场装配的操作难度；杆身的非配合面做了六方铣边处理，既可以减轻构件整体重量，也能在狭窄安装空间内，用扳手夹持杆身完成对位，避免安装过程中构件转动刮碰周边零部件。从安装边界来看，该构件的整体长度适配常见的设备面板安装厚度，螺纹端的标准牙距可匹配国内通用的内螺纹孔规格，侧方紧定螺钉的操作空间仅需预留12mm的扳手活动余量，

　　无需在设备面板上开设过大的操作孔，对设备外观的完整性影响较小。在实际选型过程中，需要注意该构件的适用压力范围不超过1.6MPa，工作温度区间适配-20℃到120℃的常规工况，若用于腐蚀性流体通路，可更换同规格不锈钢材质的构件，结构尺寸无需调整即可直接替换。建模过程中需要重点关注螺纹牙型的公差配合，紧定螺钉的安装孔与主通路孔的垂直度误差需控制在0.05mm以内，避免螺钉拧紧后出现偏压，导致管路固定歪斜、密封不严的问题；端部的内孔粗糙度需达到Ra3.2，减少管路插入时的摩擦阻力，同时提升接触密封的效果。
