基于AS5145芯片的内置式磁性编码器结构

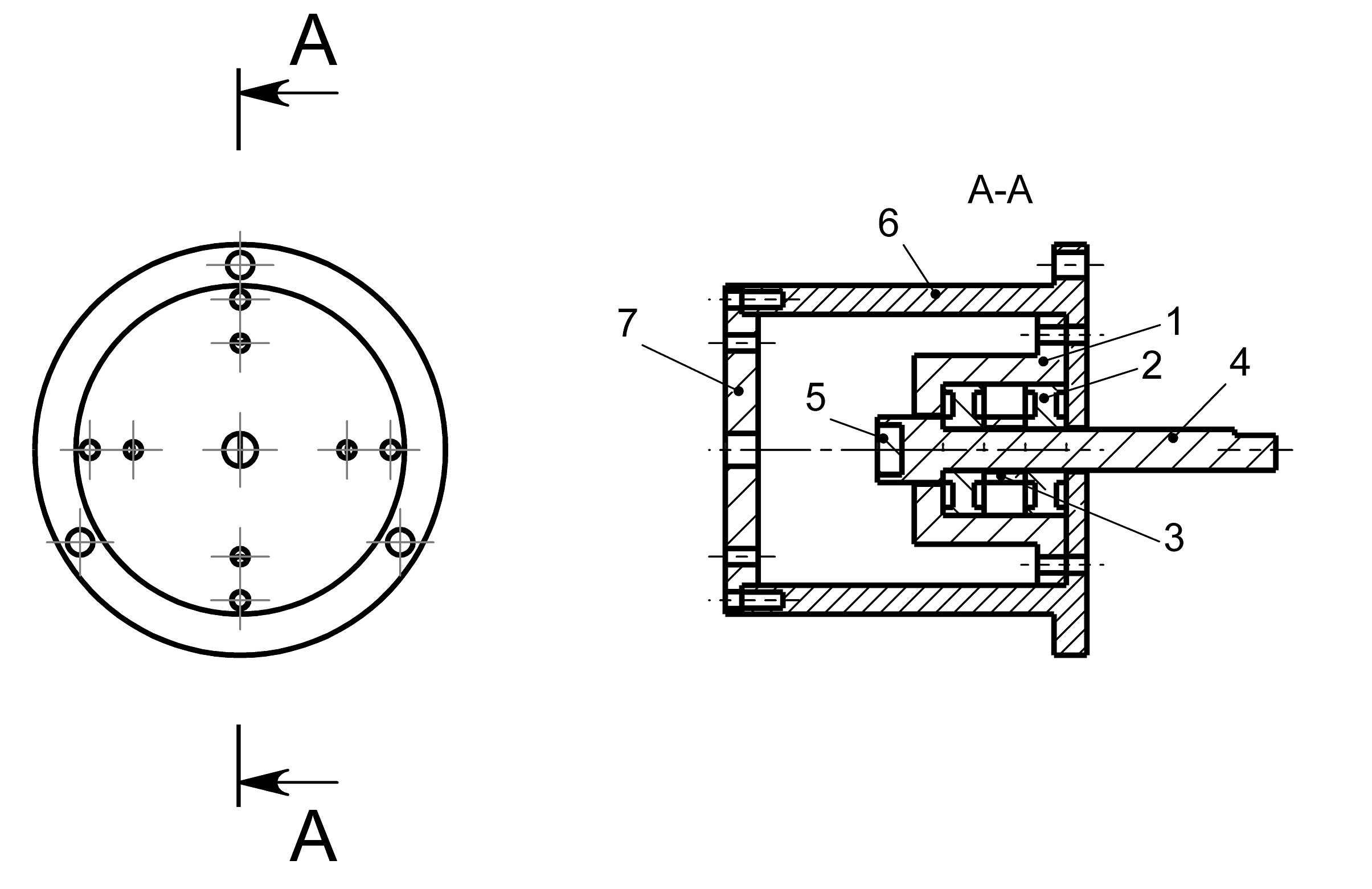

　　这款集成AS5145芯片的磁性编码器结构，主要面向小体积角位移检测场景设计，常见于小型伺服舵机、精密回转工作台、微型机器人关节等对安装空间有严格限制的设备中，用来实时反馈转轴的绝对角位置数据，替代传统接触式电位器或光电编码器，解决油污、粉尘工况下接触部件磨损、光学码盘污损失效的问题。从结构布局来看，整体采用同轴穿轴设计，圆柱形外壳一端带法兰安装边，法兰上均布多个安装孔，可直接通过螺栓固定在设备端面上，转轴从壳体中心贯穿，一端伸出用于连接被测回转部件，另一端位于壳体内部，对应位置预留了磁钢安装位，AS5145芯片的感应区域正对磁钢安装位，二者之间保留固定的气隙距离，避免转轴转动时磁钢与芯片发生摩擦，

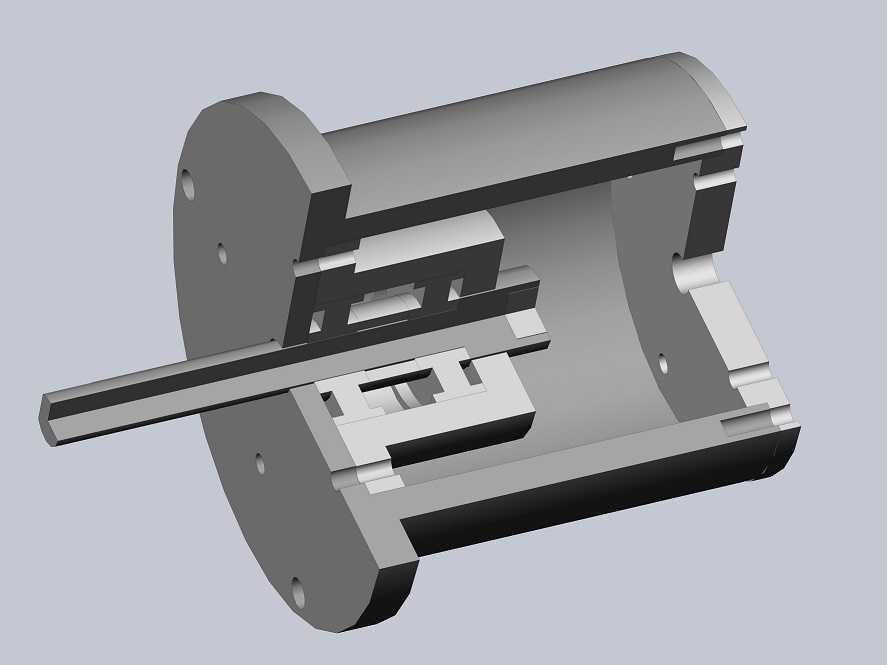

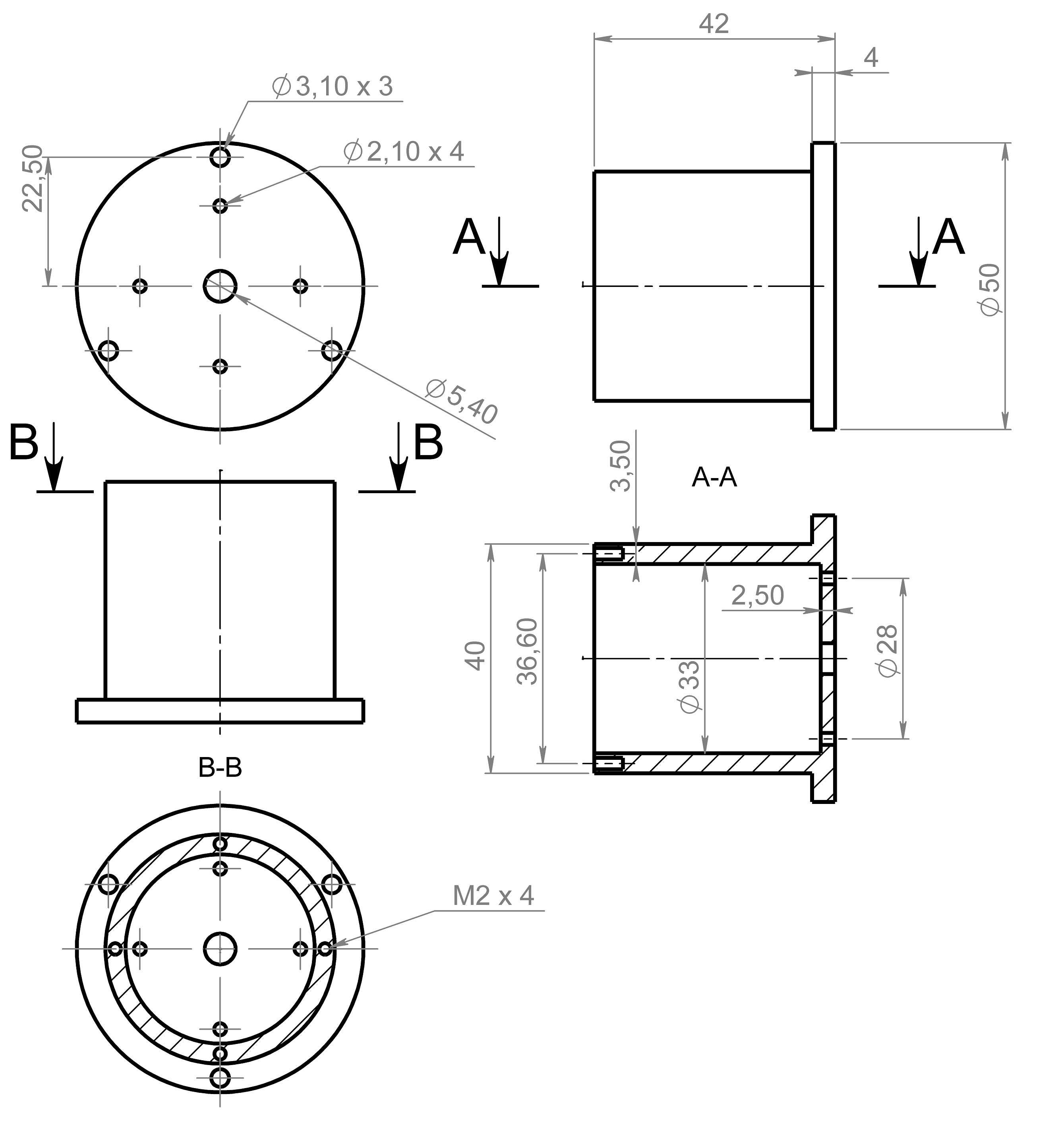

　　同时保证磁场感应强度处于芯片的有效检测区间。设计过程中优先考虑了安装兼容性，壳体的外径尺寸适配常规微型传感部件的安装孔位，伸出轴的直径匹配标准微型轴承内圈规格，壳体内部的腔室除了容纳芯片电路板与磁钢外，还预留了走线空间，电路板可通过侧边的出线槽连接外部信号线路，无需额外占用外部安装空间。外壳采用剖分式展示结构能清晰看到内部的层级布局，磁钢固定在转轴端部随轴同步转动，芯片电路板固定在壳体尾端的定位台阶上，二者的同轴度通过壳体内部的加工基准面保证，不需要额外的调整结构就能满足芯片对磁钢偏心量的要求，降低装配调试的难度。实际应用中，这种结构的编码器不需要额外的密封结构就能应对一般工业场景的粉尘、轻微凝露问题，

　　因为非接触的检测方式不存在光学部件需要洁净环境的要求，同时整体转动惯量极低，不会对被测转轴的动态响应造成额外负载，适合高速小幅值往复回转的工况使用。安装时需要注意转轴的轴向窜动量不能超过预留的气隙范围，否则会导致磁钢与芯片间距变化过大，影响检测精度甚至出现信号丢失，法兰安装面的平面度也需要控制在合理范围内，避免壳体安装后出现变形挤压内部电路板。
