机械零件轴测识图建模练习参考素材

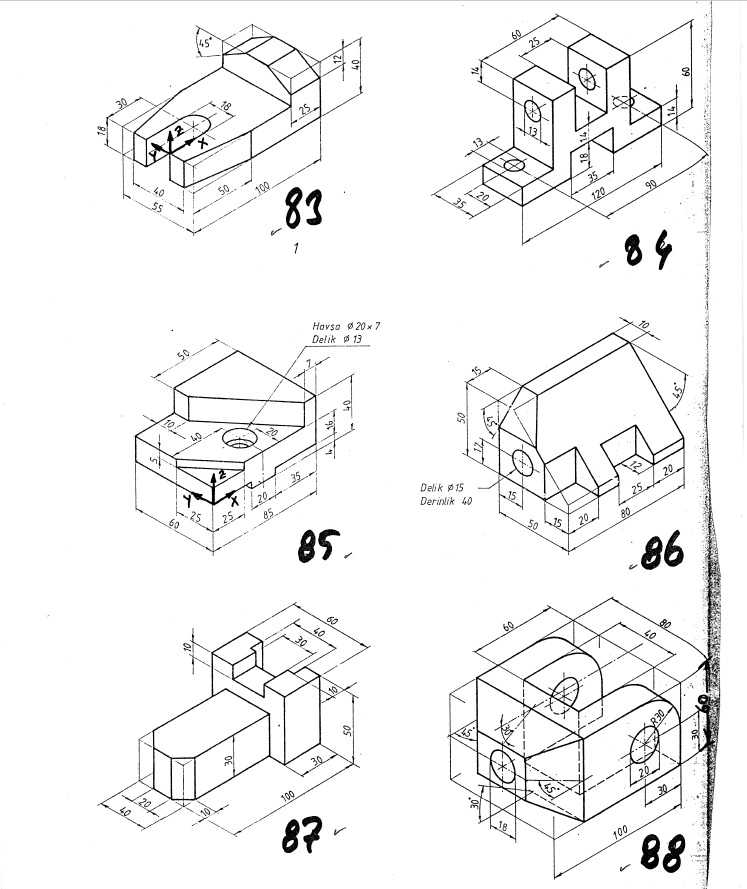

这批轴测练习素材覆盖了机械结构入门阶段最常见的块类、槽类、孔系组合零件形态，每一张图都完整标注了长、宽、高三个方向的定位与定形尺寸，能帮助初学者快速建立三维空间投影的对应思维，解决从二维视图到三维实体转换时的尺寸漏看、结构错位问题。日常做非标设备设计时，很多刚入行的工程师容易在简单安装座、定位块的建模上出错，要么是孔位的同轴度没对齐，要么是槽的深度尺寸算错，导致后续装配时零件干涉，这些练习案例刚好对应了工业现场最常用的小型结构件形态，练熟这类零件的建模逻辑，后续做输送线定位挡块、设备安装支座、工装夹具定位块这类零件时，能大幅减少建模失误率。从设计思路来看，这些练习件都遵循了机械加工的常规工艺逻辑，所有的棱边倒角、孔口沉台、槽宽尺寸都符合普通铣削、钻削的加工要求，没有出现无法加工的闭角结构，也没有违背工艺常识的尺寸标注，比如孔的定位尺寸都从基准面出发标注，没有出现封闭尺寸链，这和实际生产中的零件图纸标注逻辑完全一致。做这类练习的时候，不用刻意追求建模速度，重点要顺着尺寸标注的基准逻辑，先确定零件的安装基准面，再依次叠加凸台、挖除槽腔、添加孔系，每一步都核对尺寸链是否闭合，避免出现累计误差。这些练习件的外形尺寸都控制在常规小型零件的加工范围内，最大轮廓尺寸不超过200mm，对应的安装边界也都是平面安装形式，和车间里常用的小型结构件安装方式完全匹配，练熟之后可以直接把建模思路迁移到实际工作的零件设计中，不用再从零开始摸索结构的搭建顺序。另外这些案例里包含了斜孔、通槽、阶梯凸台等常见结构，覆盖了入门阶段需要掌握的大部分实体建模特征，能帮助练习者快速熟悉拉伸、切除、打孔等基础建模命令的使用场景，理解不同特征在实际零件上的功能作用，比如沉头孔是为了让螺栓安装后不突出零件表面，通槽是为了给其他零件留出避让空间，凸台是为了增加局部的安装高度，这些功能逻辑都能在练习过程中逐步建立，避免只会操作软件却不懂结构实际用途的问题。
