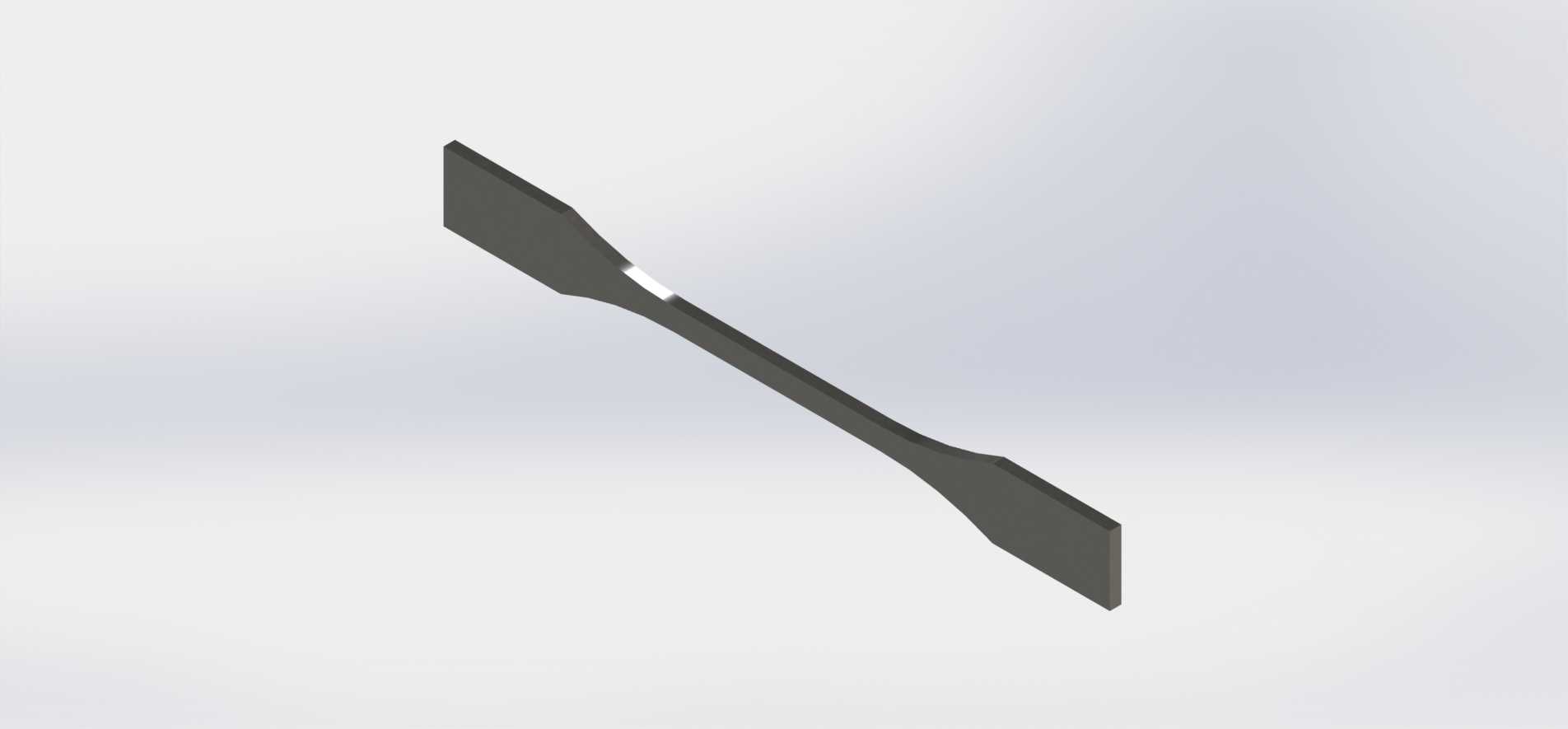

力学试验用2型哑铃状拉伸试样结构

这类2型拉伸试样是材料力学性能检测环节的核心试验载体，日常应用覆盖金属薄板、改性塑料、复合材料、橡胶制品等多类材料的拉伸性能测定场景，在材料研发入厂检验、成品性能验证、工艺优化试验等环节都有高频使用需求，是实验室力学检测工位的必备试验构件。从结构设计逻辑来看，试样采用两端宽、中间平行段收窄的哑铃式构型，两端加宽的夹持段专门适配万能材料试验机的楔形夹具，足够的夹持接触面积可以避免试验过程中出现夹具打滑、试样夹持端断裂的异常情况，保证断裂位置出现在中间标定的平行测试段内，让测得的抗拉强度、断后伸长率、屈服强度等数据具备试验有效性。中间平行测试段的截面尺寸经过统一规范设计，过渡区域采用平滑圆弧衔接，完全规避截面突变带来的应力集中问题，避免试验过程中试样在过渡位置提前断裂，保证拉伸过程中应力均匀分布在平行测试段，确保采集到的力学数据真实反映材料本身的性能参数。在实际建模过程中，需要严格把控各段的尺寸边界：两端夹持段的长度要匹配常规试验机夹具的最小夹持深度，宽度要适配不同吨位夹具的夹持开口范围，避免出现试样装夹不稳的问题；中间平行段的长度要满足引伸计的装夹空间要求，表面粗糙度要控制在合理区间，减少表面缺陷对试验结果的干扰；过渡圆弧的曲率要符合对应试验标准的要求，不能出现折线、尖角等容易引发应力集中的结构特征。这类试样的三维模型可直接用于试验前的夹具适配校验、非标试验工装的设计参考，也能作为力学仿真分析的标准模型载体，帮助结构设计人员提前预判材料在拉伸载荷下的变形、断裂趋势，在材料选型阶段就能完成不同材质的性能匹配验证，减少后续实物试验的重复工作量。建模时需要保证各段的同轴度误差控制在允许范围内，避免装夹后出现附加弯矩影响试验精度，夹持段表面可根据实际使用需求设计防滑纹理结构，进一步提升装夹可靠性，平行段的尺寸公差要严格符合对应试验标准的公差要求，确保模型导出的加工图纸可直接用于试样的机加工或者模具成型生产，适配不同加工工艺的生产需求。
