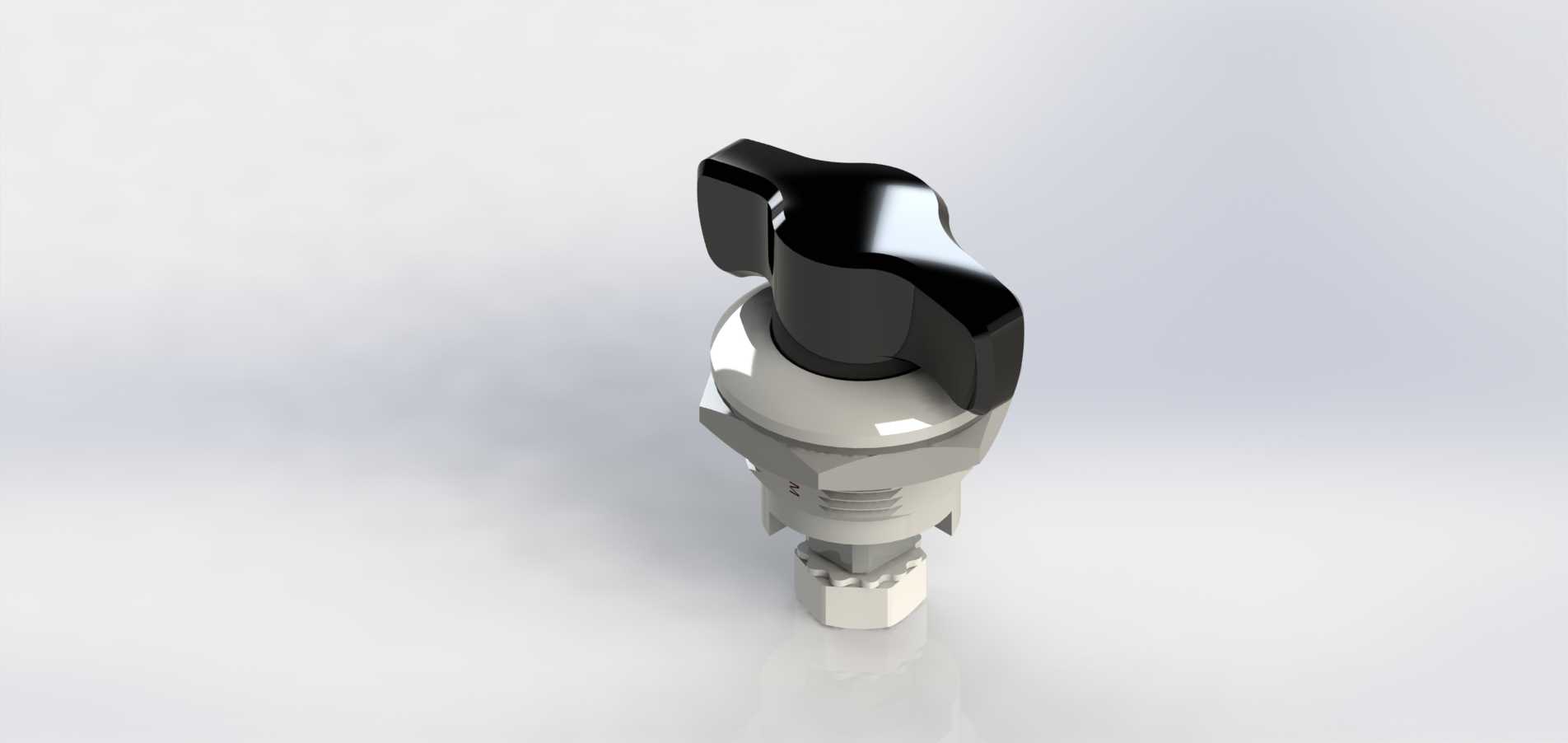

黑色翼形把手挂锁式小型手动门阀结构

这款带翼形操作把手的挂锁式手动门阀，主要应用在小通径工业流体管路、实验室气路、小型设备液压支路的通断控制场景中，在需要对阀位做锁定管控、避免无关人员误操作的工位上适配性极强，比如化工试验台的介质供给端、小型气动设备的气源入口、特种设备的辅助管路节点，都能见到这类阀件的实际应用。从功能设计上看，翼形把手的轮廓完全贴合人手拧转的施力角度，不需要额外借助扳手类工具，徒手就能完成阀位的开关切换，把手表面做了防滑的弧面过渡，即便操作人员戴薄型劳保手套操作，也不会出现打滑脱手的问题。挂锁结构集成在阀杆上部的锁定位置，当阀门处于全开或者全关位时，可以直接在预留的锁孔位置加装挂锁，彻底锁死操作把手的转动自由度，从结构根源上避免误碰、非授权操作带来的介质泄漏、设备误动作风险，这一设计在有安全管控要求的管路系统中是核心的功能点。从结构设计思路来看，整个阀件采用分体式装配结构，下部的外螺纹接头用来和管路端的内螺纹接口做旋合连接，中部的六角结构是安装时的扳手受力位，装配时可以用开口扳手卡住该位置完成拧紧作业，不会因为拧转力作用在阀体上部导致内部密封件错位。阀杆和阀体之间的密封采用多级填料密封结构，在常规的低压流体、压缩空气、低压液压油工况下，能长期保证密封可靠性，不会出现阀杆位置的渗漏问题。安装边界上，这类小通径门阀的整体高度控制在紧凑范围内，把手转动时的最大回转半径不会超出阀体下部接头外径过多，在管路排布密集、安装空间局促的设备内部也能顺利布置，不需要为操作预留过大的周边空间，安装时只要保证把手转动行程内没有其他零部件干涉，就能满足长期操作的使用需求。实际选型应用中，这类阀件常和快插接头、小型过滤器搭配使用，组成小型管路的控制单元，因为本身结构紧凑、锁定功能可靠，在需要频繁手动切换阀位、同时要做操作权限管控的工位上，相比普通无锁结构的小型手动阀，能大幅降低运维过程中的误操作概率。
