工装夹具用带定位柱槽式安装定位块

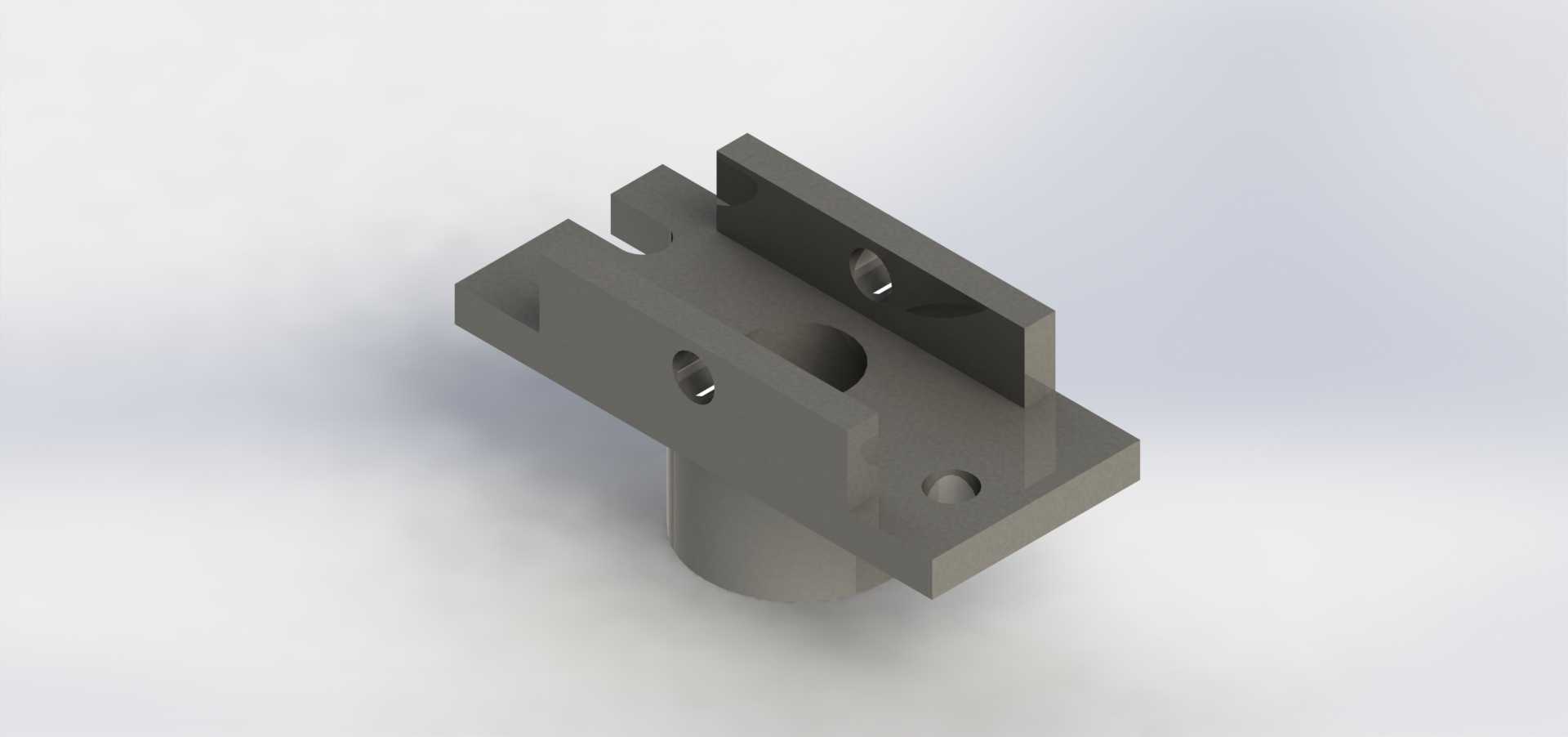

这款定位块主要应用在工装夹具的工位定位环节，在自动化装配线、机床加工工装、检测治具中承担工件位置约束、部件安装基准的作用，是工装系统里保证重复定位精度的核心基础零件。从结构设计来看，主体采用一体式铣削成型的块状基座，底部伸出圆柱定位柱，可直接插入工装底板的对应定位孔内，实现自身快速定位，避免安装时的位置偏移，同时圆柱定位柱与孔的配合选用H7/h6小间隙公差，既保证拆装便捷性，又能控制定位误差在0.02mm以内，满足多数工装的精度要求。基座主体开设多组安装孔位，包括沉头通孔与螺纹孔，沉头孔用于穿设螺栓将定位块锁紧在工装基板上，沉头结构可保证螺栓头部不高出定位块工作面，避免干涉工件放置；侧面的螺纹孔可用于安装微调顶丝、检测传感器或者辅助限位挡块，拓展使用场景。基座上部开设的通槽结构，一方面是为了适配工件的凸台结构，实现工件的嵌入定位，另一方面可以减少定位块与工件的接触面积，避免工件表面的铁屑、毛刺影响定位贴合度，同时槽体的侧壁经过精加工，平面度控制在0.01mm以内，作为定位基准面约束工件的横向自由度。在安装边界上，定位块的整体外轮廓尺寸适配多数小型工装的安装空间，底部定位柱的直径与长度经过匹配设计，既保证插入深度足够抗倾覆，又不会穿透工装底板影响下方走线或者其他部件安装；基座的高度经过核算，保证定位工作面与工件的定位基准面齐平，不会出现过高导致工件悬空、过低无法有效限位的问题。设计时充分考虑了实际加工的工艺性，所有棱边都做了C0.5的倒角处理，避免安装时划伤操作人员，也去除了铣削加工产生的毛刺；所有孔位的加工都预留了足够的刀具退刀空间，不需要特殊定制刀具即可完成加工，降低制造成本。在实际使用场景中，这类定位块常成对使用，分别约束工件的两个相邻侧边自由度，配合夹紧机构即可完成工件的完全定位，在多工位轮换的工装中，这种带定位柱的结构可以实现快速更换，不需要重新打表找正，大幅缩短工装换型时间。针对不同的使用工况，定位块的工作面可以根据需求做淬火处理提升耐磨性，也可以在基准面粘贴聚氨酯垫片避免划伤工件表面，结构本身预留了足够的改造空间，适配不同行业的工装定位需求。
