点钞轮注塑成型模具结构设计方案

　　这套模具针对金融设备核心部件点钞轮的批量注塑成型需求开发，适配卧式注塑机安装使用，整体采用多腔平衡式布局，可在单模周期内完成多件点钞轮的同步成型，适配点钞设备生产车间的规模化零件供应场景，能直接对接现有自动化注塑生产线的取件、输送工序。

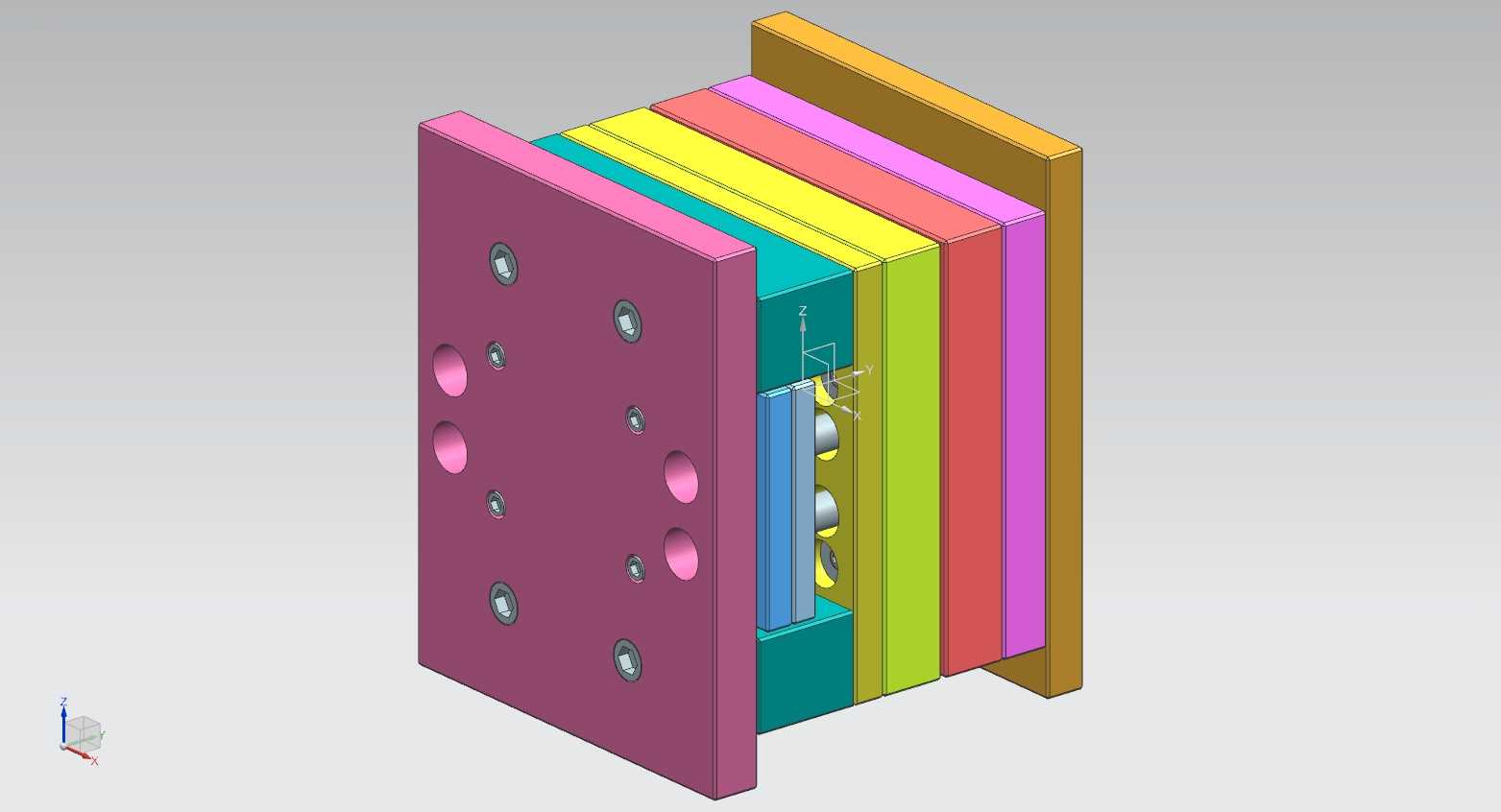

　　从结构设计逻辑来看，整套模具围绕点钞轮的环形薄壁、带中心安装轴孔、外缘带防滑计数凸点的结构特征做针对性排布，模架采用标准龙记模架为基础做定制加工，分型面选在点钞轮轮体的轴向中分位置，避免成型后产品表面出现夹线影响外缘凸点的尺寸精度，毕竟点钞轮的外缘凸点是和纸币接触实现捻钞、计数的核心工作面，尺寸公差需控制在0.02mm以内才能保证点钞时不出现打滑、计数偏差问题。

　　浇注系统采用热流道转冷流道的点浇口进胶方式，浇口设置在点钞轮的中心轴孔端面，进胶后熔体能沿轮体径向均匀填充型腔，避免轮体薄壁处出现缺胶、熔接痕问题，同时成型后浇口残留小，无需后续大量人工修剪工序，能降低后处理人工成本。冷却系统围绕型腔、型芯做环形回路排布，在型芯内部设置隔水片引导冷却水流向，保证轮体各部位冷却速率一致，避免成型后出现翘曲变形，保证轮体的圆度公差符合装配要求。

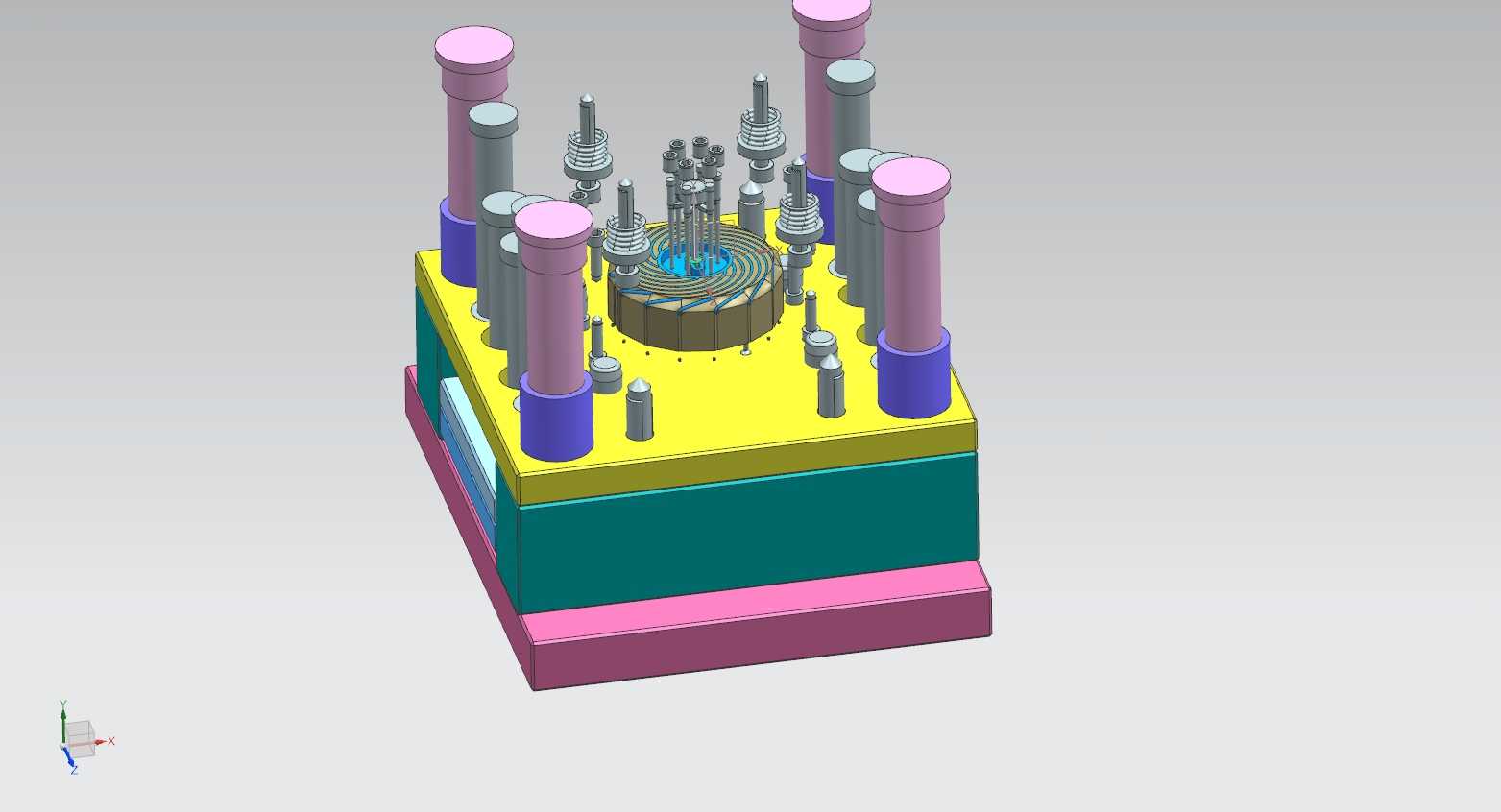

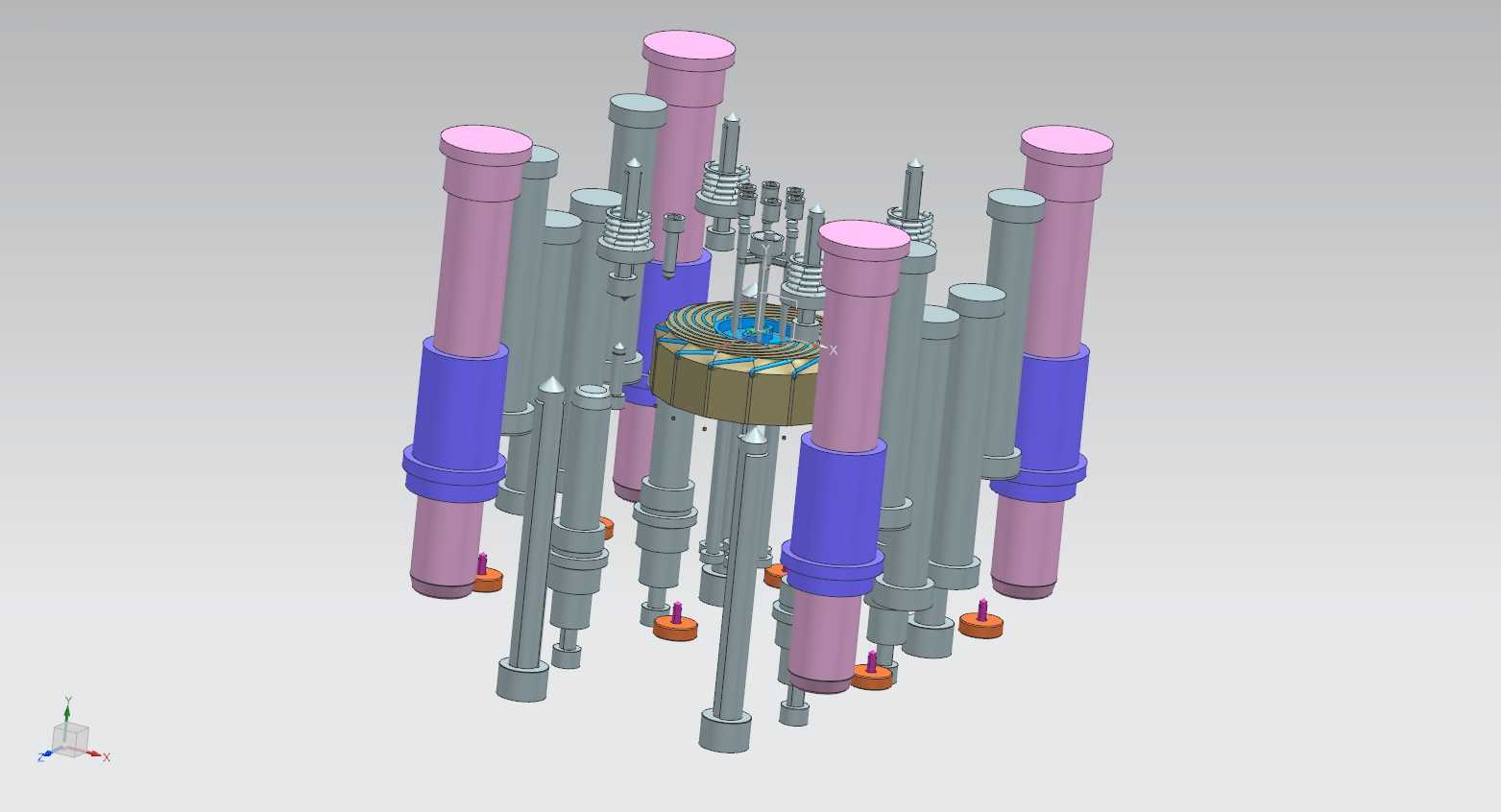

　　顶出机构采用顶管加顶板的组合顶出方式，针对点钞轮的筒状结构，顶管作用在轮体的内孔端面，顶出时受力均匀，不会顶伤轮体薄壁结构，同时复位杆配合弹簧做先复位设计，避免合模时顶出机构与型腔发生碰撞损坏模具零件。导向系统采用导柱导套加锥面精定位的组合结构，保证合模时型腔与型芯的同轴度，避免成型后的点钞轮出现壁厚不均的问题。

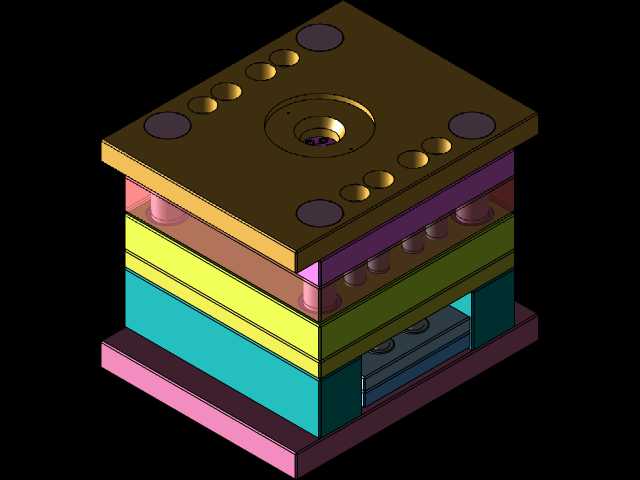

　　安装边界方面，模具的整体长宽尺寸适配200吨级卧式注塑机的拉杆间距，定位圈、浇口套尺寸符合注塑机的标准接口规格，顶出孔位置与注塑机的顶杆位置完全匹配，模具总厚度在注塑机的最大最小模厚范围内，吊装孔位置符合车间常规吊装作业的操作要求，运水接口、接线接口统一设置在模具的操作侧反面，避免和生产线的操作空间产生干涉。日常生产中，这套模具可适配PP、ABS等常用工程塑料的成型需求，通过更换局部成型镶件，还可适配不同规格点钞轮的快速换产，适配金融设备厂商多型号产品的零件生产需求。
