手动旋转焊接工装设备结构设计

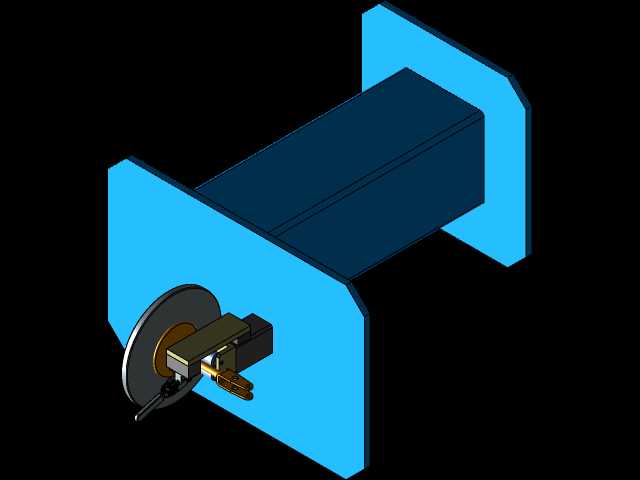

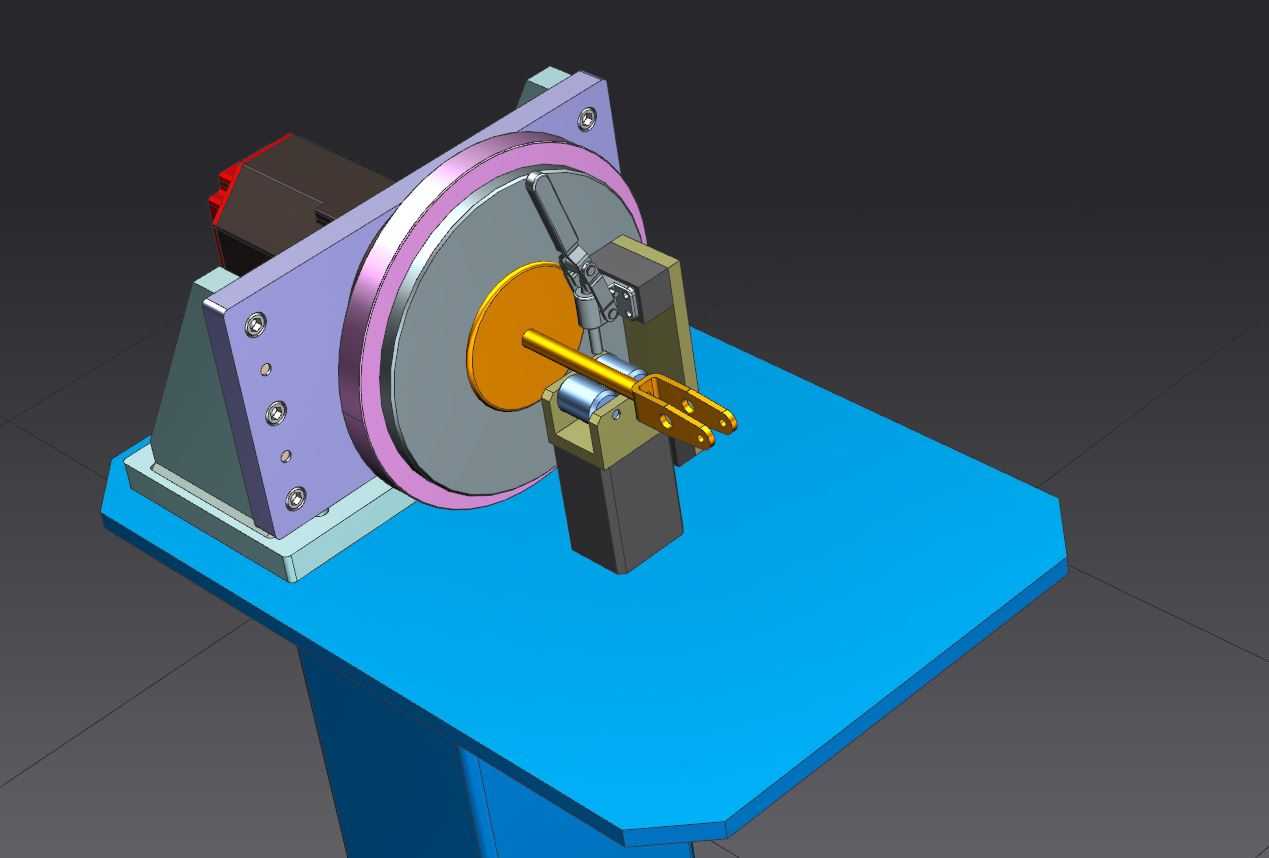

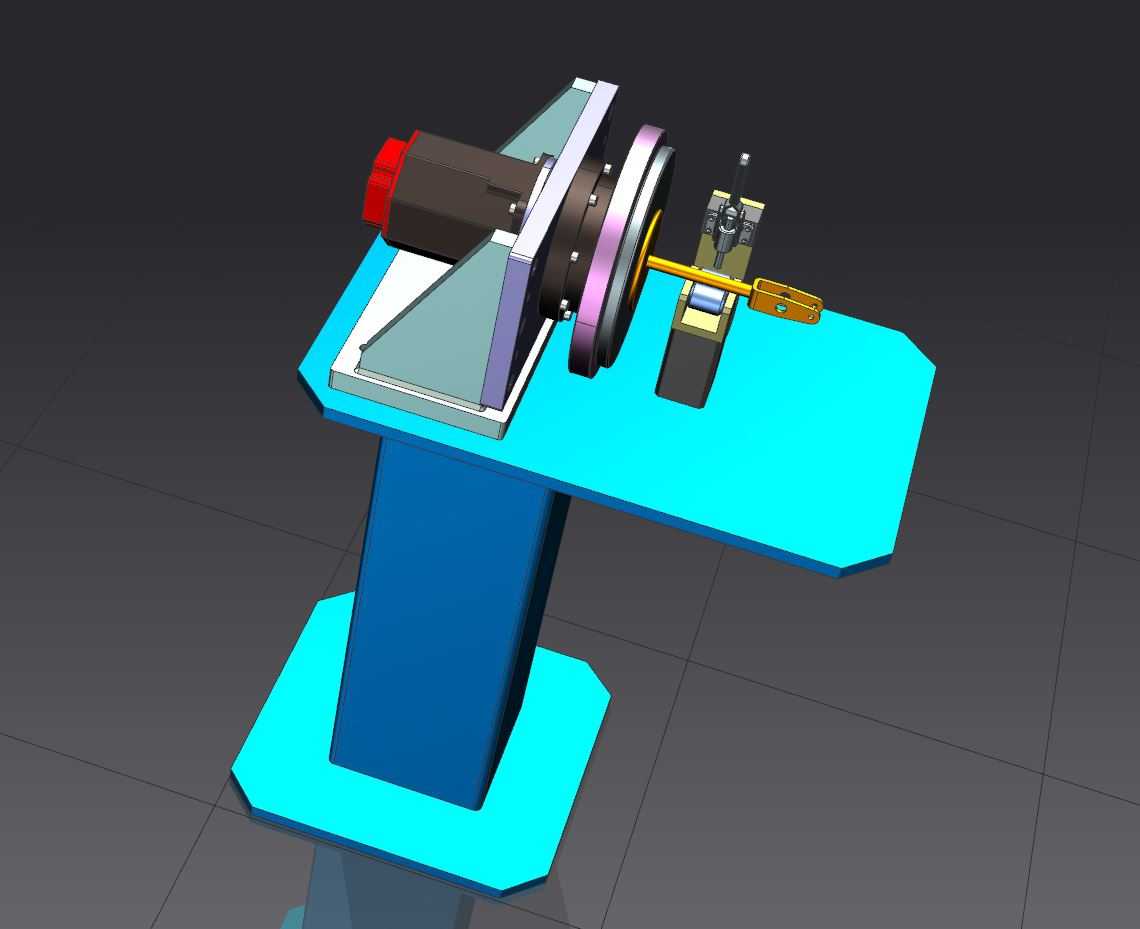

　　这款手动旋转焊接设备主要面向小批量环形焊缝焊接场景，常见于五金加工、小型金属构件生产车间，针对需要整周焊接的轴类、盘类、小型筒形零件设计，可替代传统手工翻转工件的作业模式，降低焊接作业中反复装夹、翻转工件的劳动强度，同时保证环形焊缝的焊接连续性，减少接头处的焊接缺陷。设备整体采用台式安装结构，底座为加厚钢板焊接成型的台架结构，安装时可直接通过底部螺栓固定在车间作业地面，也可搭配标准焊接工作台使用，整体安装边界控制在常规单人作业工位范围内，操作人员站在设备正面即可完成装夹、转动、焊接全流程操作，无需额外预留大尺寸操作空间。核心回转部分采用立式安装布局，回转支承盘通过带座轴承固定在立式安装立板上，立板与底座之间设置三角加强筋结构，

　　可承受焊接过程中焊枪施压、工件自重带来的侧向载荷，避免长期使用后立板出现变形偏移。驱动端设置手动操作的锁紧与转动结构，操作人员可根据焊接速度需求手动控制回转盘的转动速率，也可在特定焊接位置锁止转盘，完成定点段焊缝的焊接作业，相比电动回转结构，手动驱动的设计无需布设电气线路，可适配氩弧焊、气保焊等多种焊接作业场景，不会出现电气部件受焊接飞溅损坏的问题。工件装夹端设置可调节的定位夹具，夹具安装座可沿回转盘径向的T型槽调整位置，适配不同直径的盘类、轴类工件装夹，夹具采用快速压紧结构，装拆工件无需额外工具，可缩短单件作业的辅助时间。焊枪导向支架固定在回转盘侧方的台面上，支架高度与伸出长度均可调节，

　　可根据工件焊缝位置调整焊枪的对准角度与作业距离，操作人员无需长时间手持焊枪保持固定姿态，可有效降低长时间焊接作业的劳动疲劳。设计过程中重点考虑了焊接作业的防护需求，所有回转部件的边缘均做倒角处理，避免操作人员转动转盘时被划伤，立板与底座的连接位置设置挡渣板，可阻挡焊接飞溅掉落到轴承缝隙内，延长转动部件的维护周期，整体结构没有复杂的传动部件，日常维护仅需定期给轴承加注润滑脂即可，适合小型加工车间的低频次、多品种焊接作业使用。
