约翰迪尔农机部件旋转焊接工装

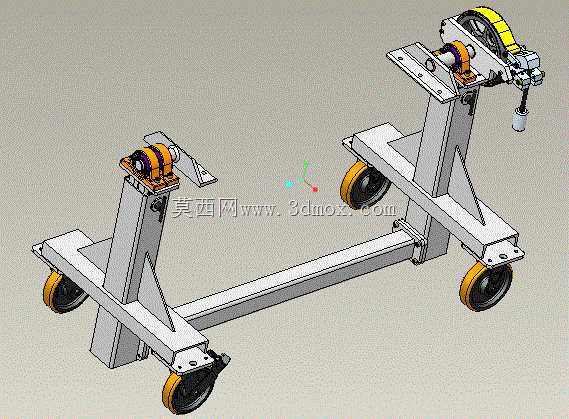

　　这套工装针对约翰迪尔系列农机长框架类结构件的环缝、直缝焊接工序开发，适配农机底盘框架、长梁类焊接件的批量生产场景，解决长尺寸工件焊接过程中翻转难度大、定位基准偏移、多工位装夹效率低的实际生产痛点。在农机制造的焊装车间内，这类长尺寸框架类工件以往需要借助行车多次翻转，配合人工搭焊定位，不仅单工位装夹耗时久，焊接过程中工件受热变形后容易出现尺寸超差，后续校正工序占用大量台时，这套旋转焊接工装的设计初衷就是覆盖这类工件从定位、夹紧到工位旋转的全流程作业需求，减少人工干预环节。

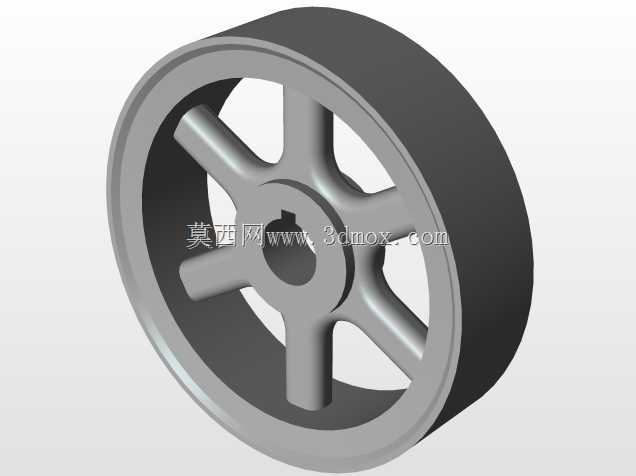

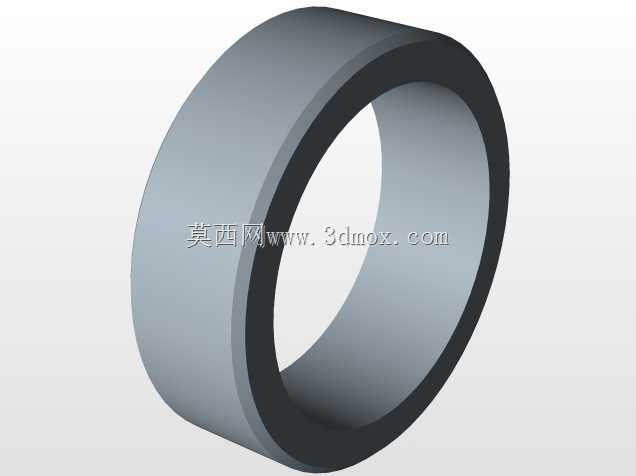

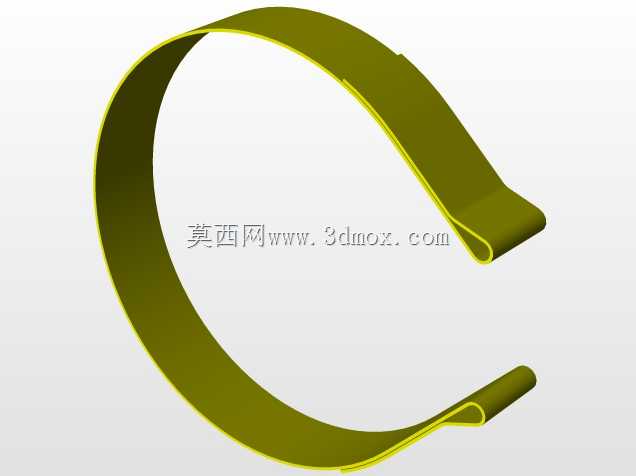

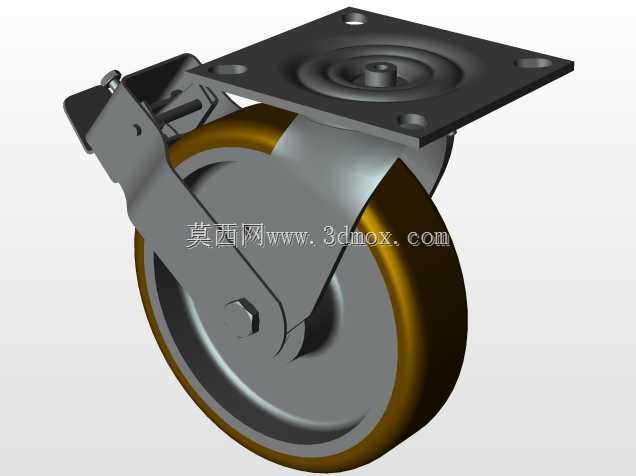

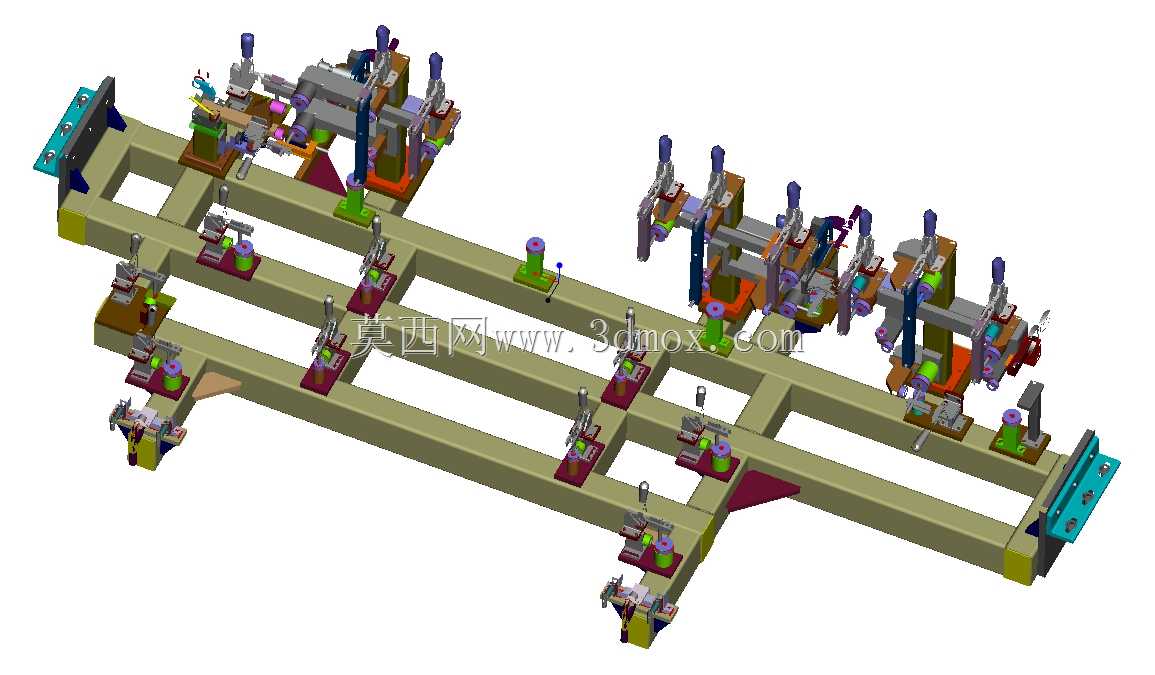

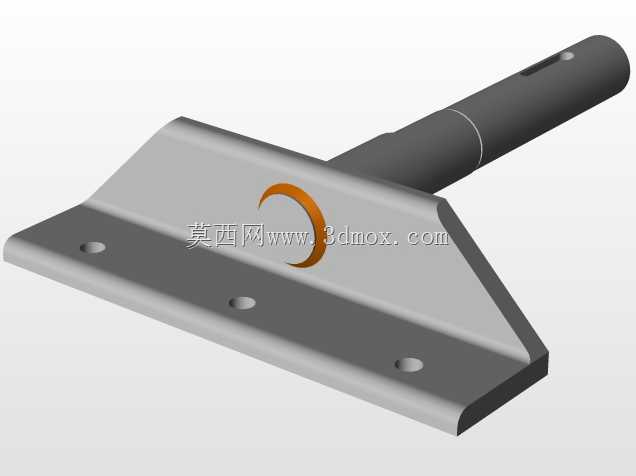

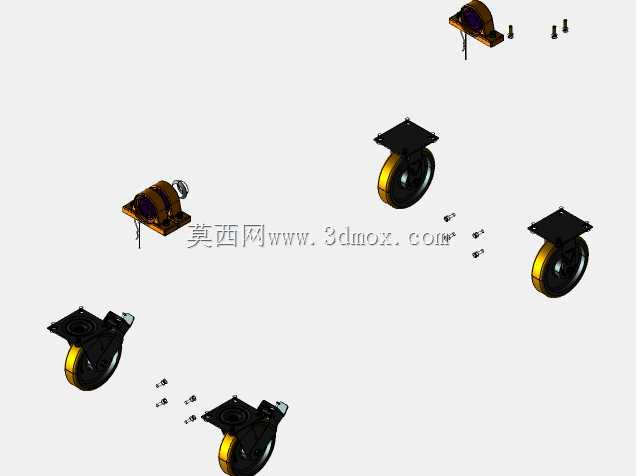

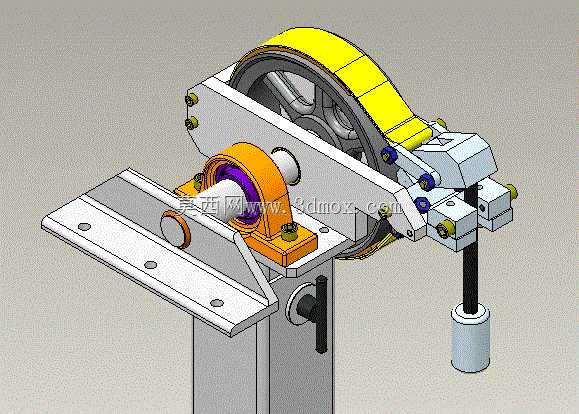

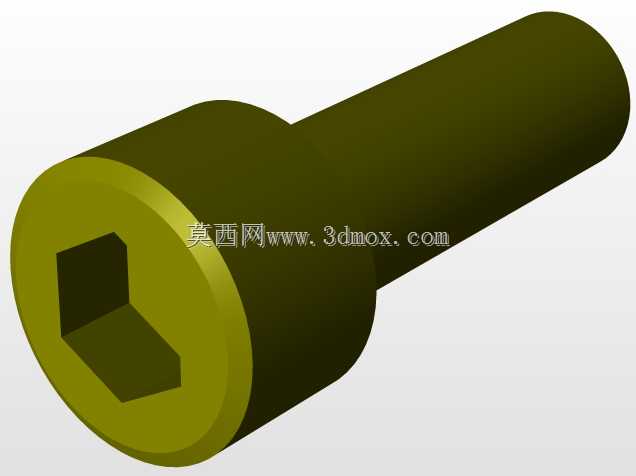

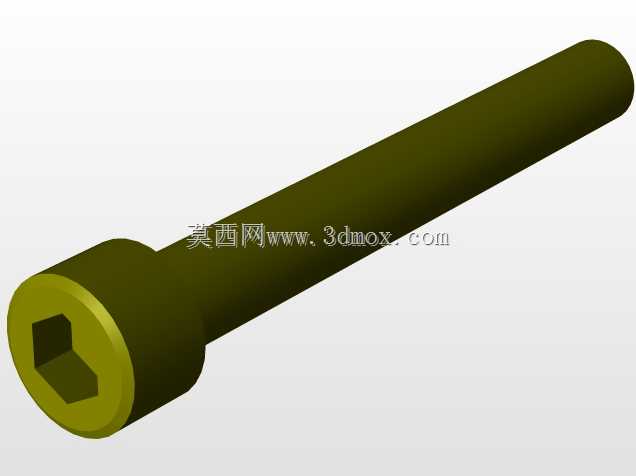

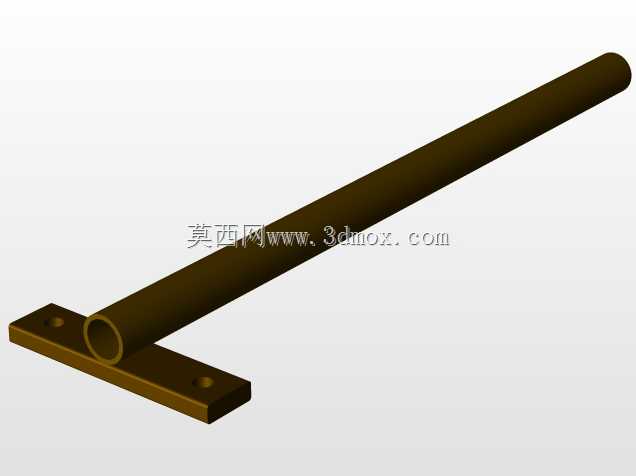

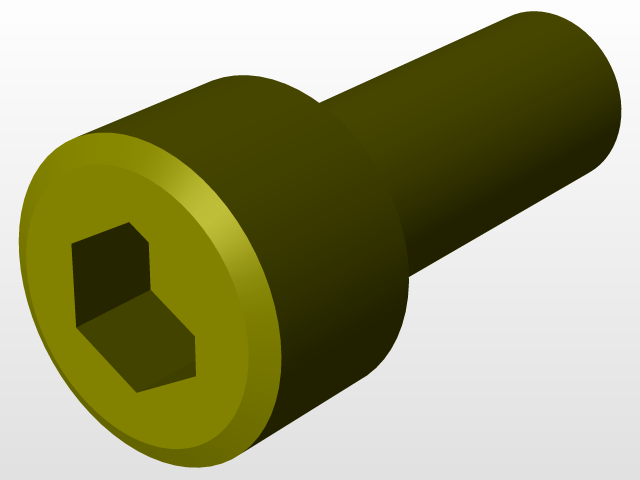

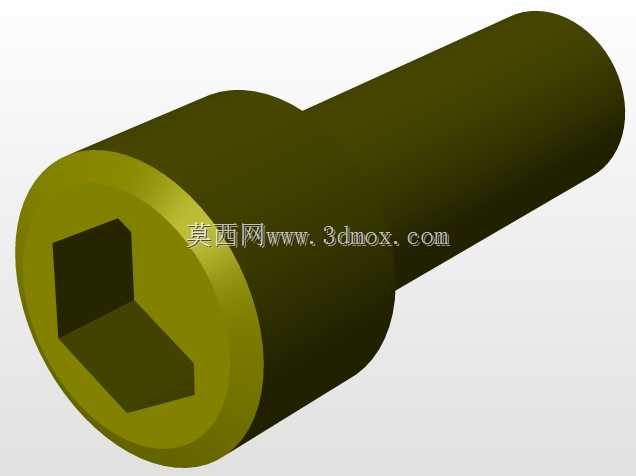

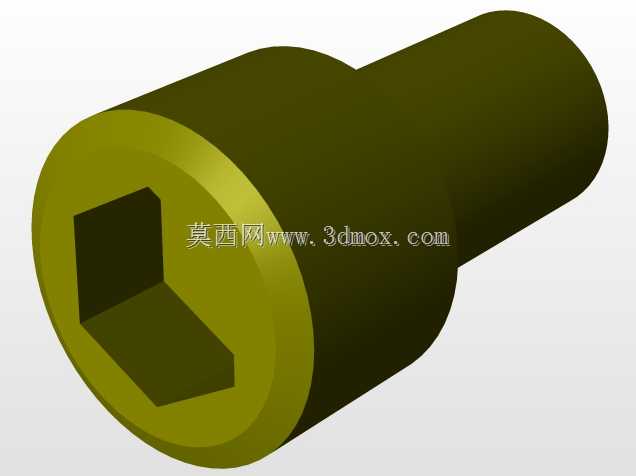

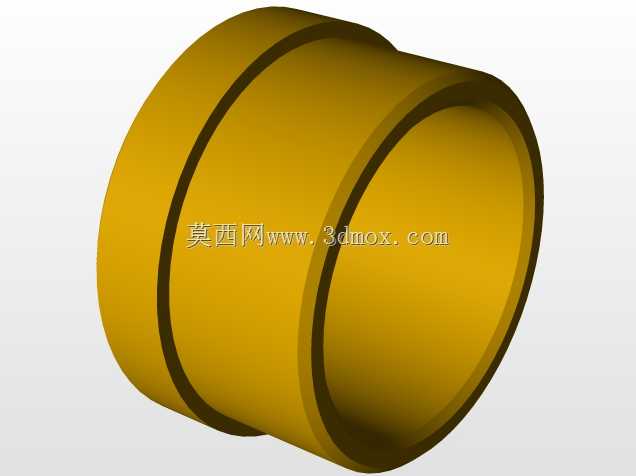

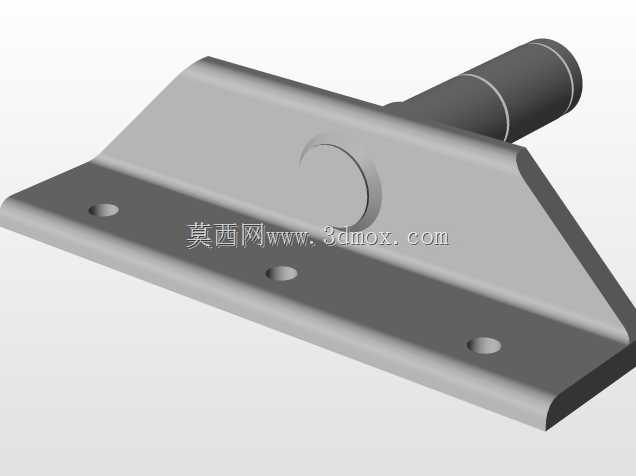

　　从结构布局来看，工装主体采用三组平行纵向主横梁作为承载基础，横梁选用厚壁矩形型钢焊接后做去应力处理，避免长期承载夹紧力与工件重量出现基础变形，主横梁两端设置带定位销孔的连接端板，可直接固定在车间现有焊接变位机的回转工作台上，不需要额外制作过渡连接底座，安装时只需对齐两端端板的定位销与变位机法兰的销孔，穿入锁紧螺栓即可完成固定，安装边界适配市面主流1吨级焊接变位机的法兰接口尺寸，整体工装的横向跨距控制在1.8米，纵向长度适配3.2米以内的长框架类工件，工件装夹后的最大回转直径不超过1.2米，不会在旋转过程中与变位机周边的焊枪支架、防护栏产生干涉。

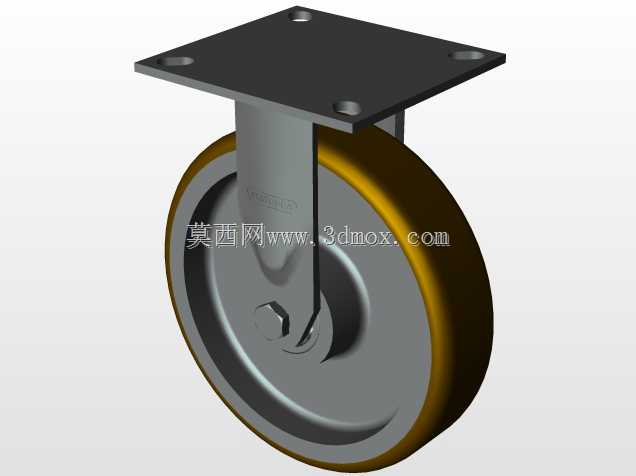

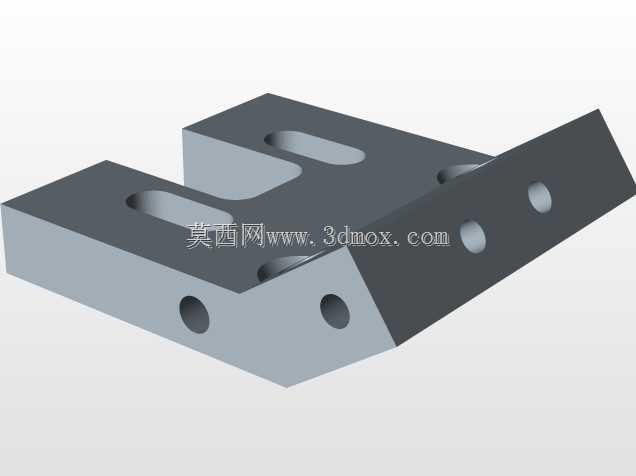

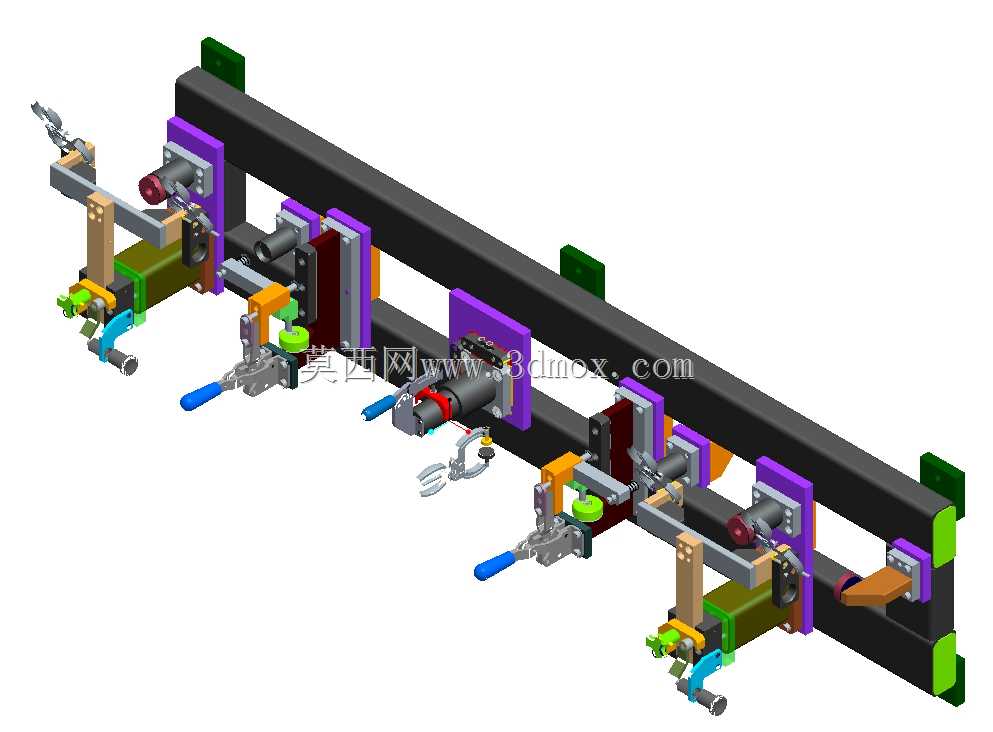

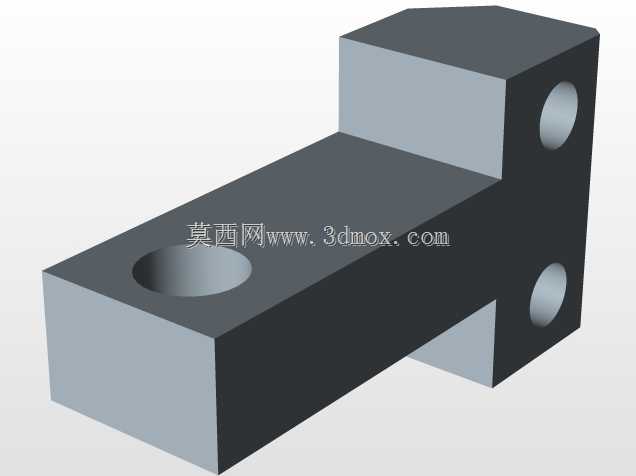

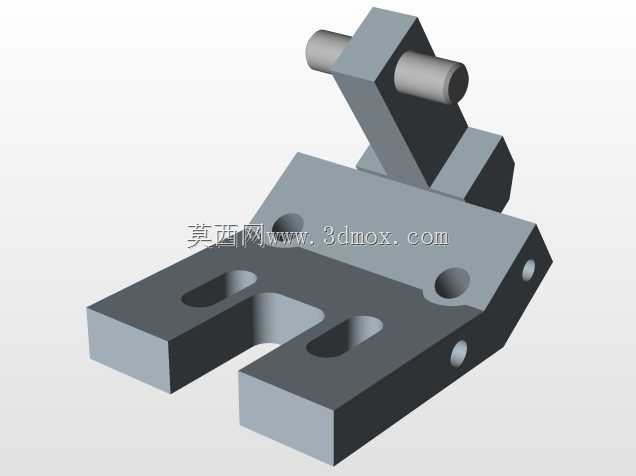

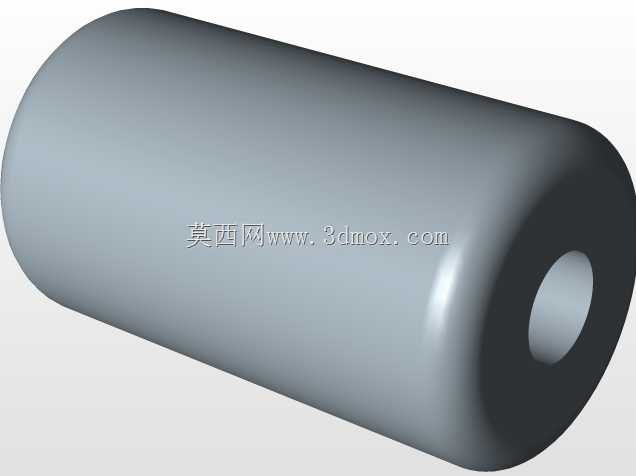

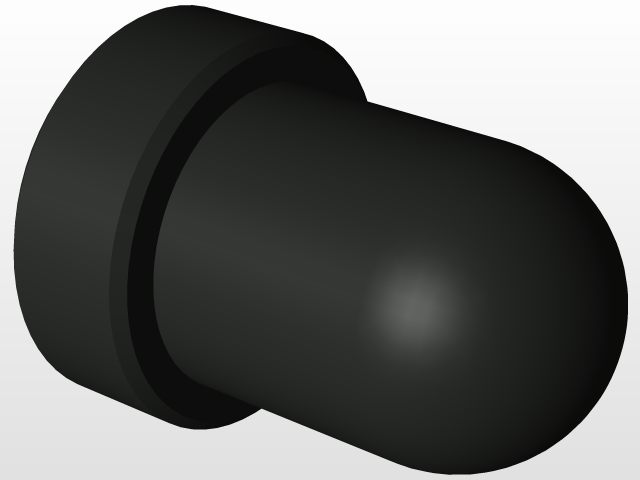

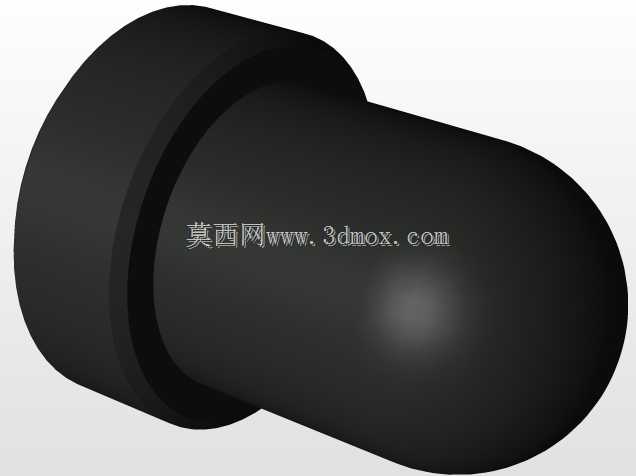

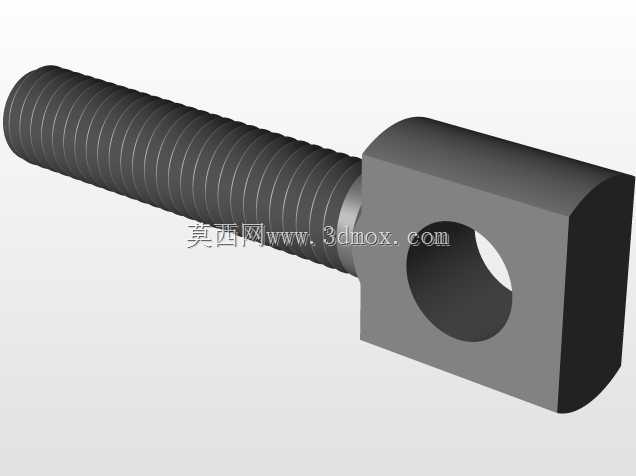

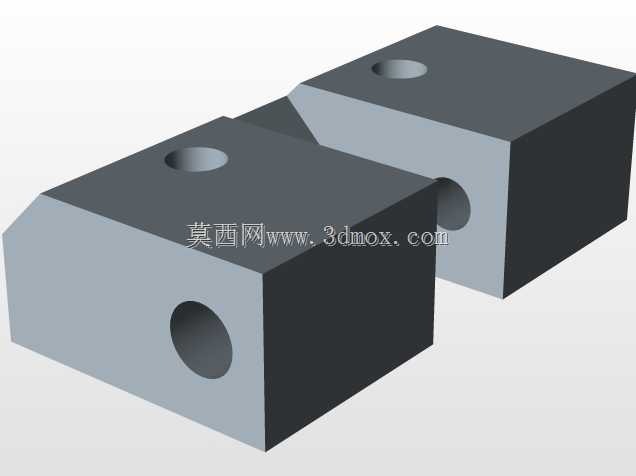

　　工装的夹紧单元采用模块化布置思路，沿着三根主横梁的长度方向，根据约翰迪尔标准农机框架的焊缝分布位置，对应设置了18组独立的气动夹紧模组，每组模组都包含垂直压紧缸、水平侧推缸与高度可调的定位支撑块，支撑块的顶面根据工件对应位置的型面做了仿形铣削，工件吊装放置时可以直接落在支撑块上完成初定位，不需要人工反复调整位置，侧推缸从工件的两个侧边同步伸出，将工件推至纵向定位基准面，保证工件长度方向的位置度误差控制在0.2mm以内，随后垂直压紧缸下行，压头采用聚氨酯包覆材质，避免压紧过程中在工件表面产生压痕，影响后续的涂装工序质量。针对工件上需要焊接的附属安装座、支耳类小部件，工装上还预留了8组可滑动的辅助夹紧座，滑动座通过T型螺栓固定在主横梁的T型槽内，可以根据不同批次工件的小部件位置灵活调整固定位置，不需要在主横梁上重新钻孔攻丝，适配同系列不同改型工件的焊接需求，减少工装的重复投入成本。

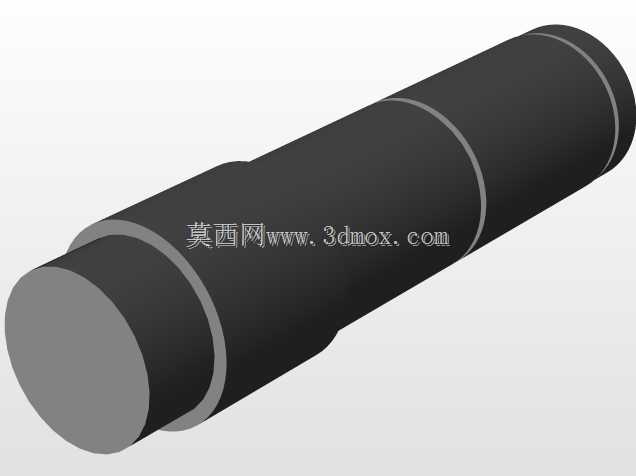

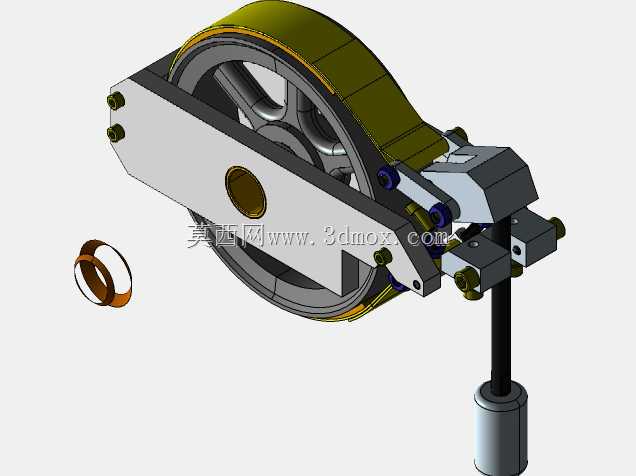

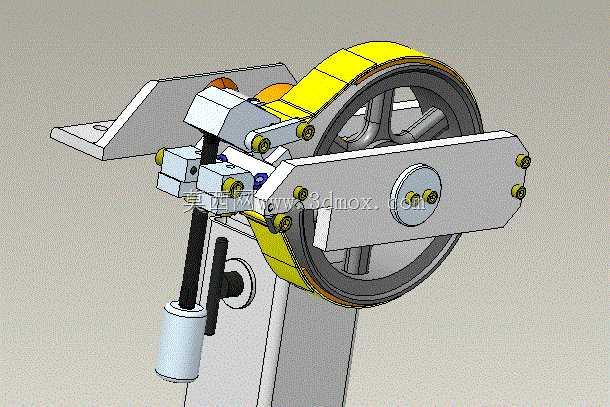

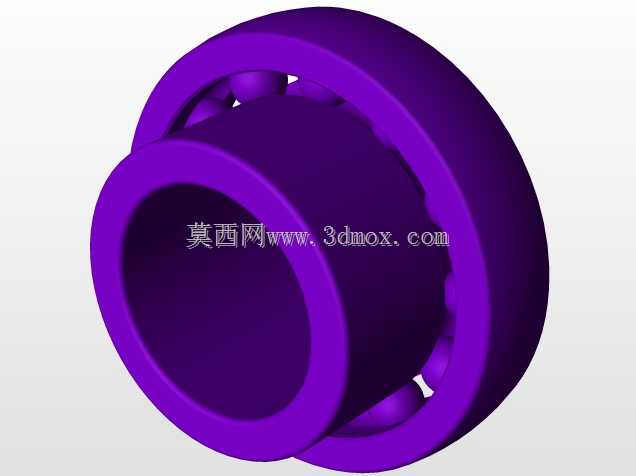

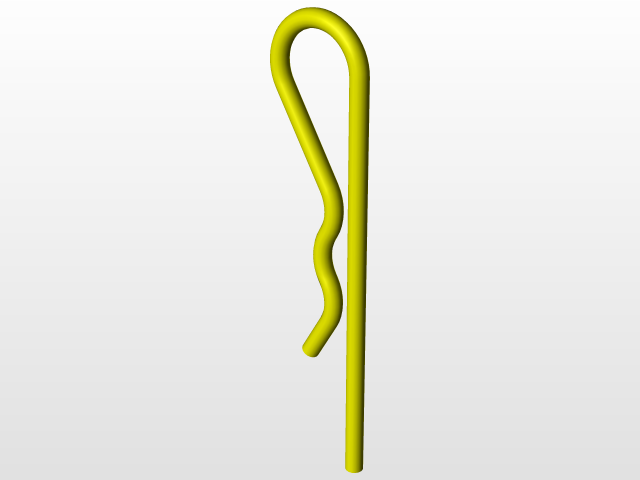

　　在旋转作业的设计上，工装随变位机回转时，所有夹紧模组的气动管路都通过主轴中心的回转气路接头连接，避免旋转过程中管路缠绕打结，每组气缸的夹紧压力都可以通过支路上的调压阀独立调节，针对工件壁厚较薄的区域适当降低压紧力，防止工件被压变形，针对壁厚较大、焊接热输入高的区域适当提高压紧力，抵消焊接过程中的热变形应力。工装的两端设置了可快换的端部定位挡板，挡板上开有与工件端部安装孔对应的定位销，当工件长度出现小幅调整时，只需要更换对应孔位的挡板即可，不需要调整整个工装的夹紧模组位置，换型时间可以控制在20分钟以内，适配农机生产多品种、小批量的排产特点。

　　实际生产应用中，这套工装可以配合焊接机器人或者人工半自动焊枪作业，工件一次装夹完成后，通过变位机的旋转可以将所有焊缝调整至平焊或者船型焊位置，减少焊工仰焊、立焊的操作难度，既能够提升焊接成型质量，也可以降低焊工的劳动强度，单工位的装夹时间相比以往的人工搭焊定位模式缩短60%以上，焊接完成后的工件尺寸一致性可以提升至98%以上，大幅减少后续校正、打磨的工序工作量。工装的所有夹紧单元都做了防焊渣飞溅的防护设计，气缸活塞杆外部加装了可伸缩的防火护套，定位面与压紧面都喷涂了防焊渣涂层，日常清理时只需要用钢丝刷扫去表面焊渣即可，不需要频繁拆解维护，适配焊装车间多尘、多焊渣的恶劣作业环境。
