半自动旋转焊接工装设备结构设计

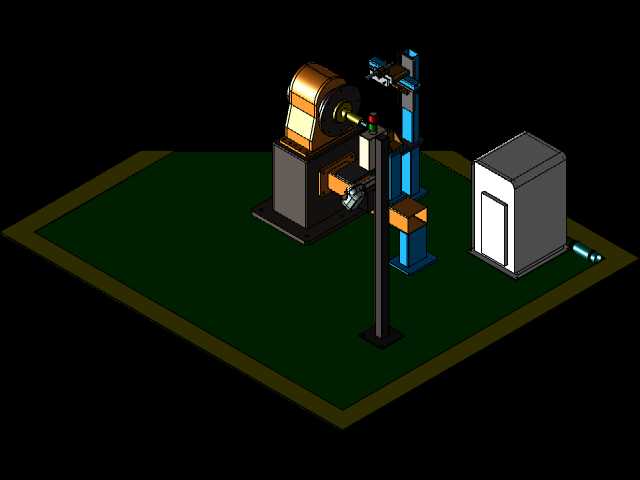

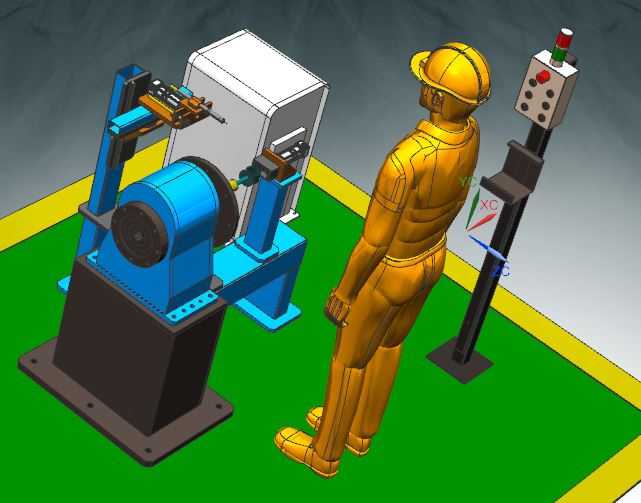

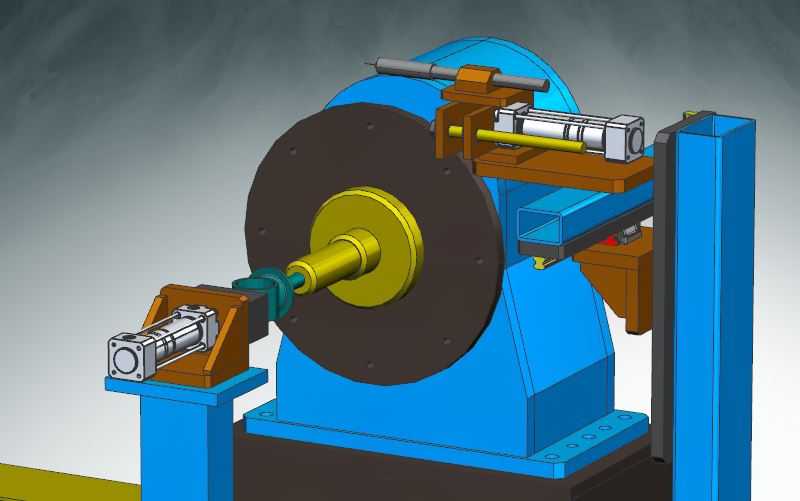

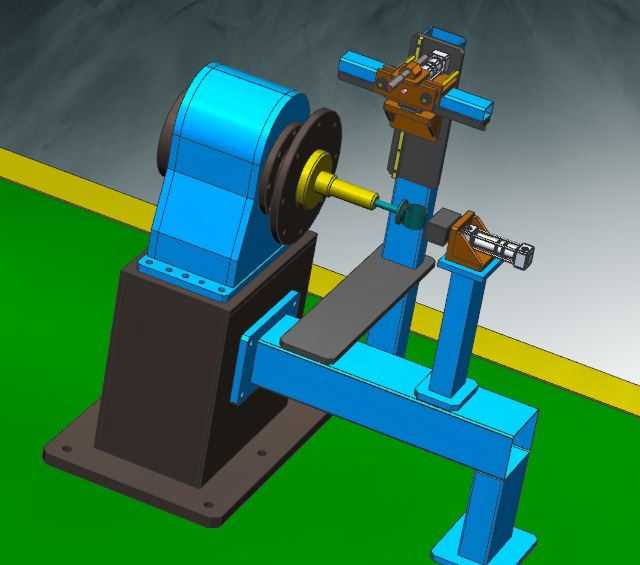

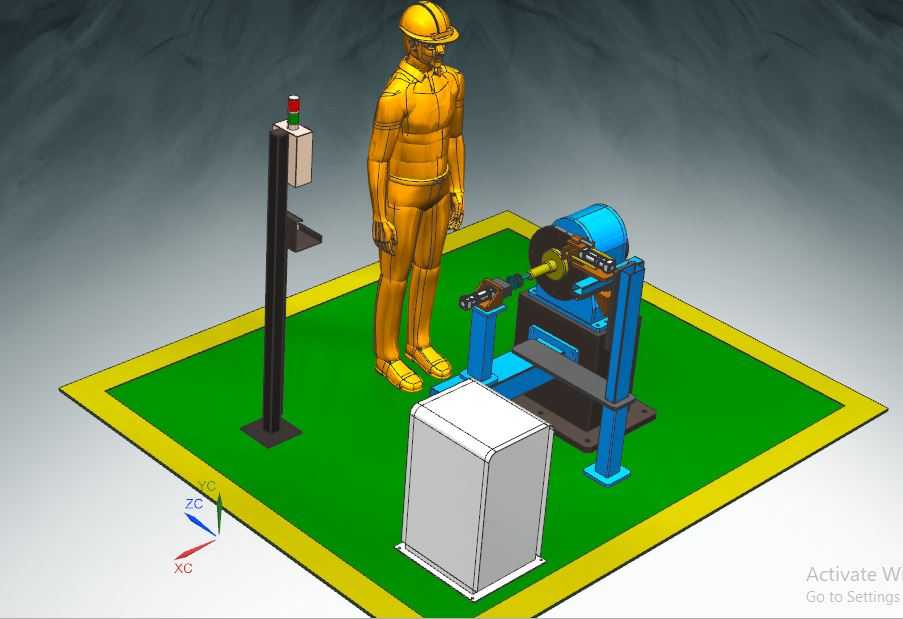

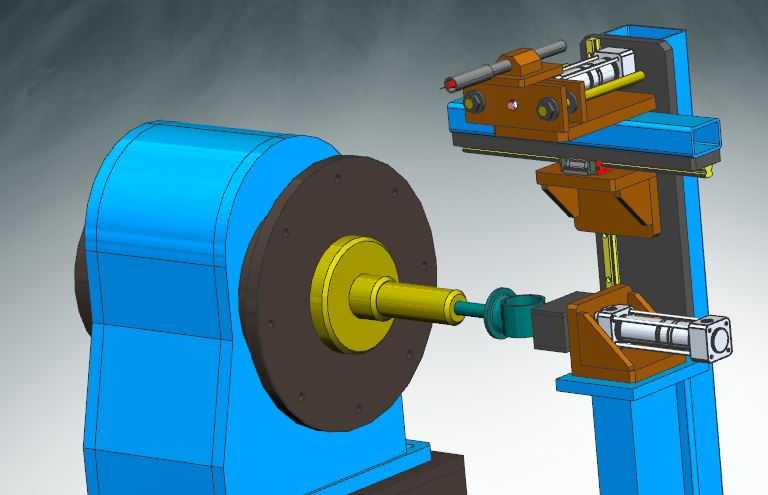

　　这款半自动旋转焊接设备，主要面向中小尺寸回转类工件的环缝焊接作业场景，在五金加工、汽配零部件生产、小型管件加工车间的焊接工位中十分常见，可替代传统手工持焊枪环绕工件焊接的作业模式，降低焊工操作强度，同时提升环缝焊接的成型一致性。设备整体采用卧式布局，左侧为旋转驱动单元，通过主轴带动工件做匀速回转运动，驱动单元外壳做了加厚防护设计，可阻挡焊接过程中飞溅的焊渣进入传动结构，底部采用厚重的铸铁式安装基座，有效抵消主轴旋转及焊接作业时产生的振动，保证回转过程的同轴度稳定。右侧及上方布置多组可调节夹具模块，其中尾座顶紧机构可沿底部床身导轨做水平滑移，适配不同轴向长度的工件装夹需求，上方的焊枪夹持支架可做横向、纵向及竖直方向的位置微调，

　　能根据工件焊缝的实际位置调整焊枪的伸出长度与对准角度，装夹后无需人工反复挪动焊枪位置，仅需在焊接启动前完成一次对位即可。从安装边界来看，设备底部安装板预留了四个对称布置的地脚螺栓孔，可直接固定在车间常规焊接工作台上，整体占地宽度不超过1.2米，长度方向可根据尾座滑移行程调整，最小安装长度约0.8米，不会占用过多工位空间。设计过程中充分考虑了焊接作业的实际工况，所有外露的传动导轨都做了挡屑边设计，避免焊渣堆积影响导轨滑动顺畅度，夹具的夹持端采用绝缘材质衬垫，防止焊接电流传导到设备本体造成传动部件的电蚀损伤。设备的旋转转速可根据不同工件的焊接工艺要求调整，适配氩弧焊、气保焊等多种常规焊接工艺的线速度要求，针对薄壁管件、轴类套环、

　　小型筒状零件的环缝焊接场景，可有效减少人工焊接时因手部抖动、转速不均造成的焊穿、焊缝宽窄不一、漏焊等缺陷，单人即可完成上下料、对位、焊接启动的全流程操作，相比纯手工焊接模式可提升至少三成的作业效率，同时降低对焊工操作熟练度的要求，新员工经过简单培训即可上手操作。设备的床身采用型钢焊接后去应力处理，长期使用不会出现结构变形，保证主轴与尾座的同轴度长期保持在公差允许范围内，减少后期设备维护校准的频次。
