LED灯透镜外壳塑料焊接组装工装结构

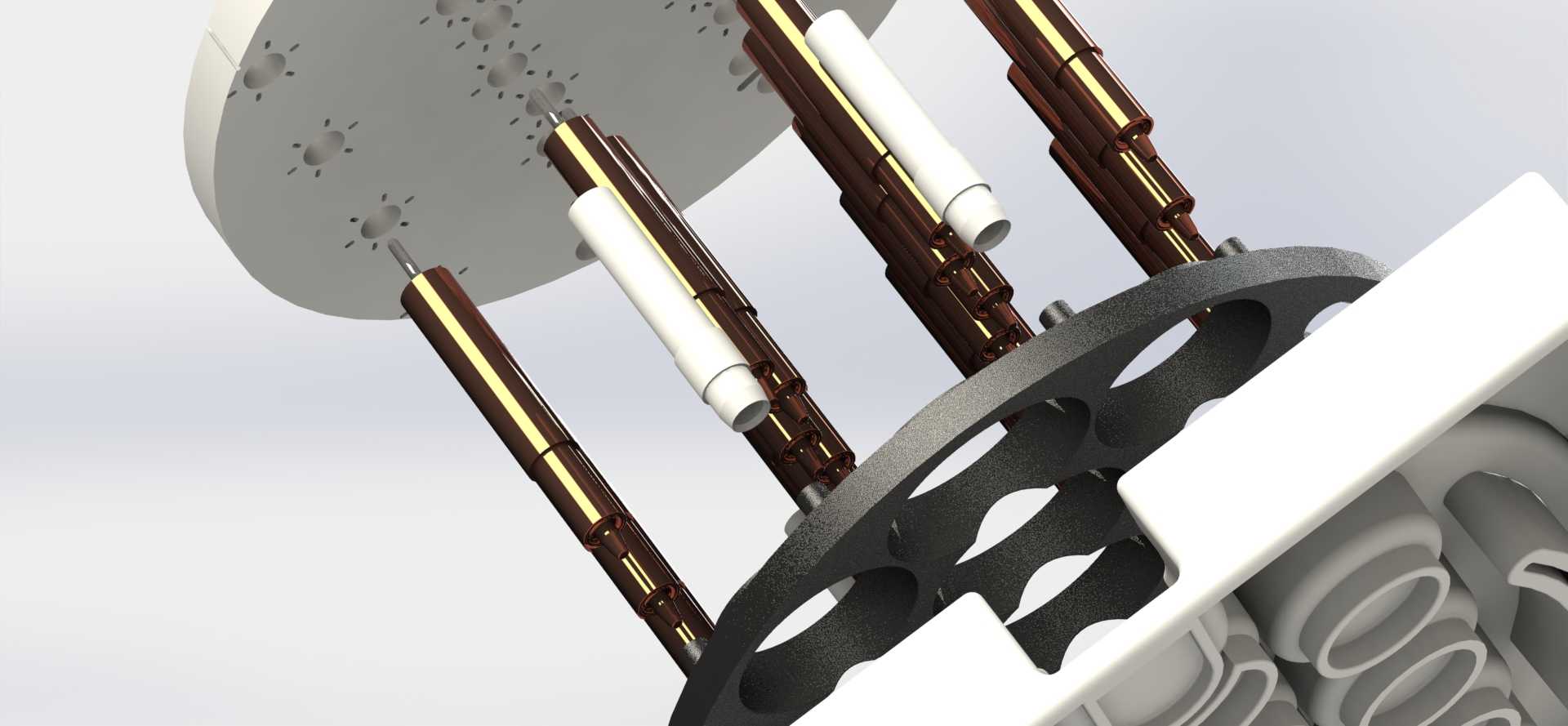

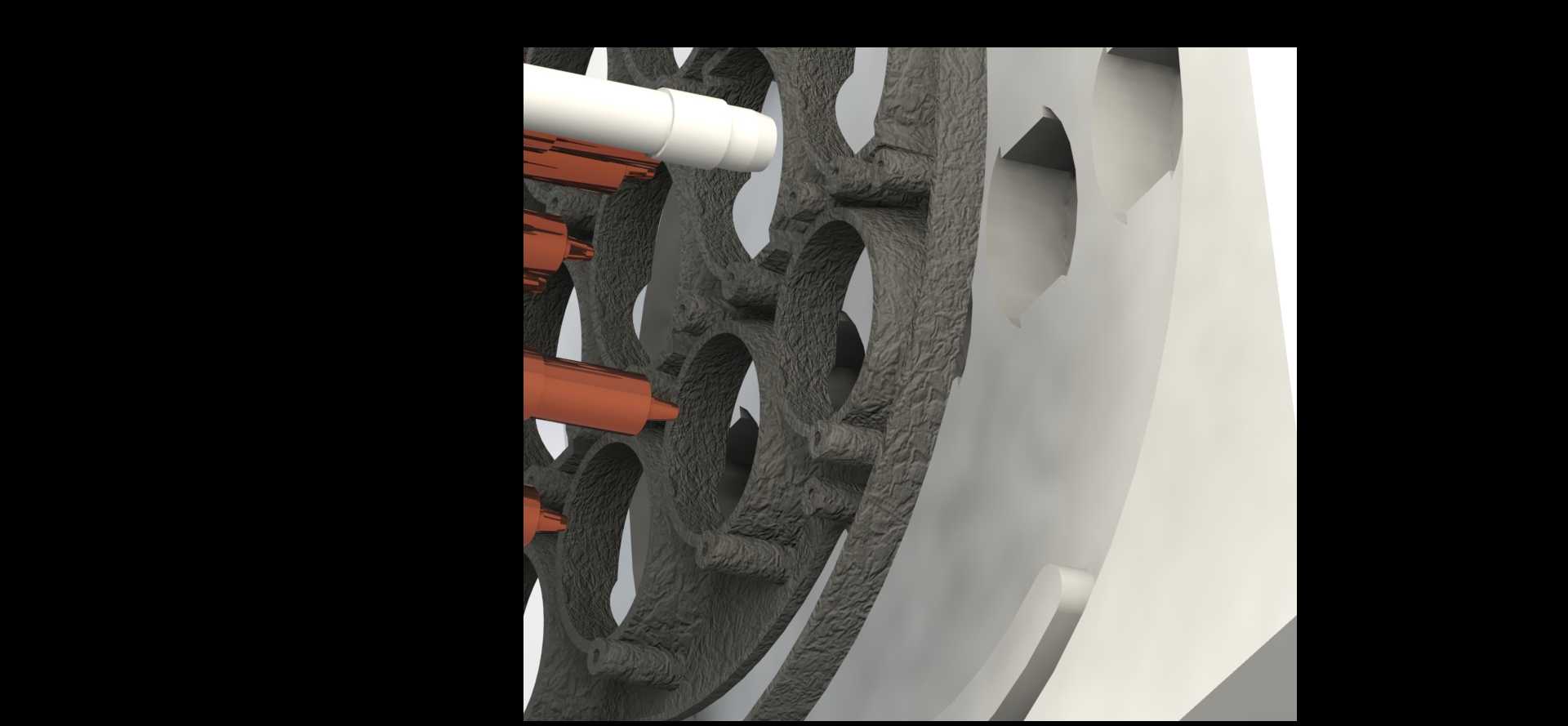

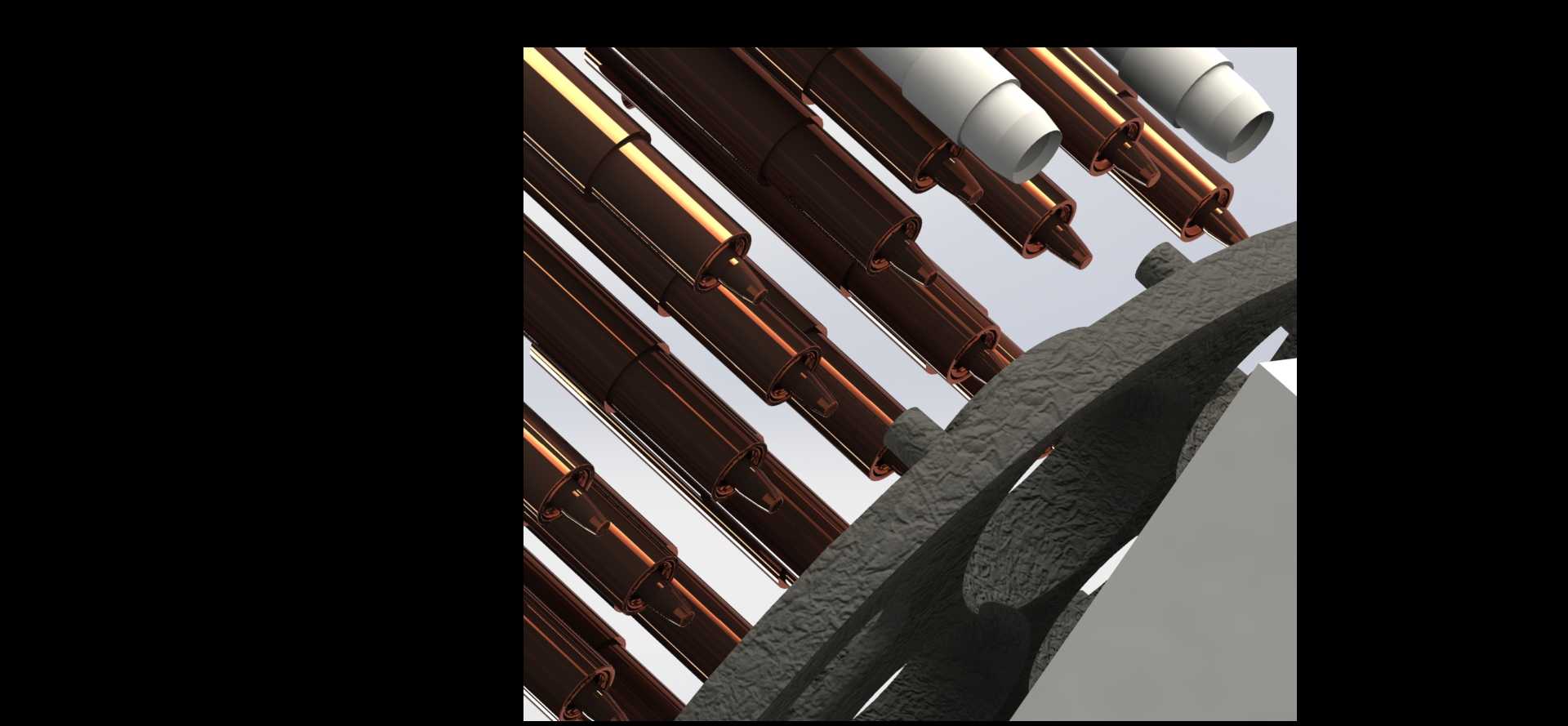

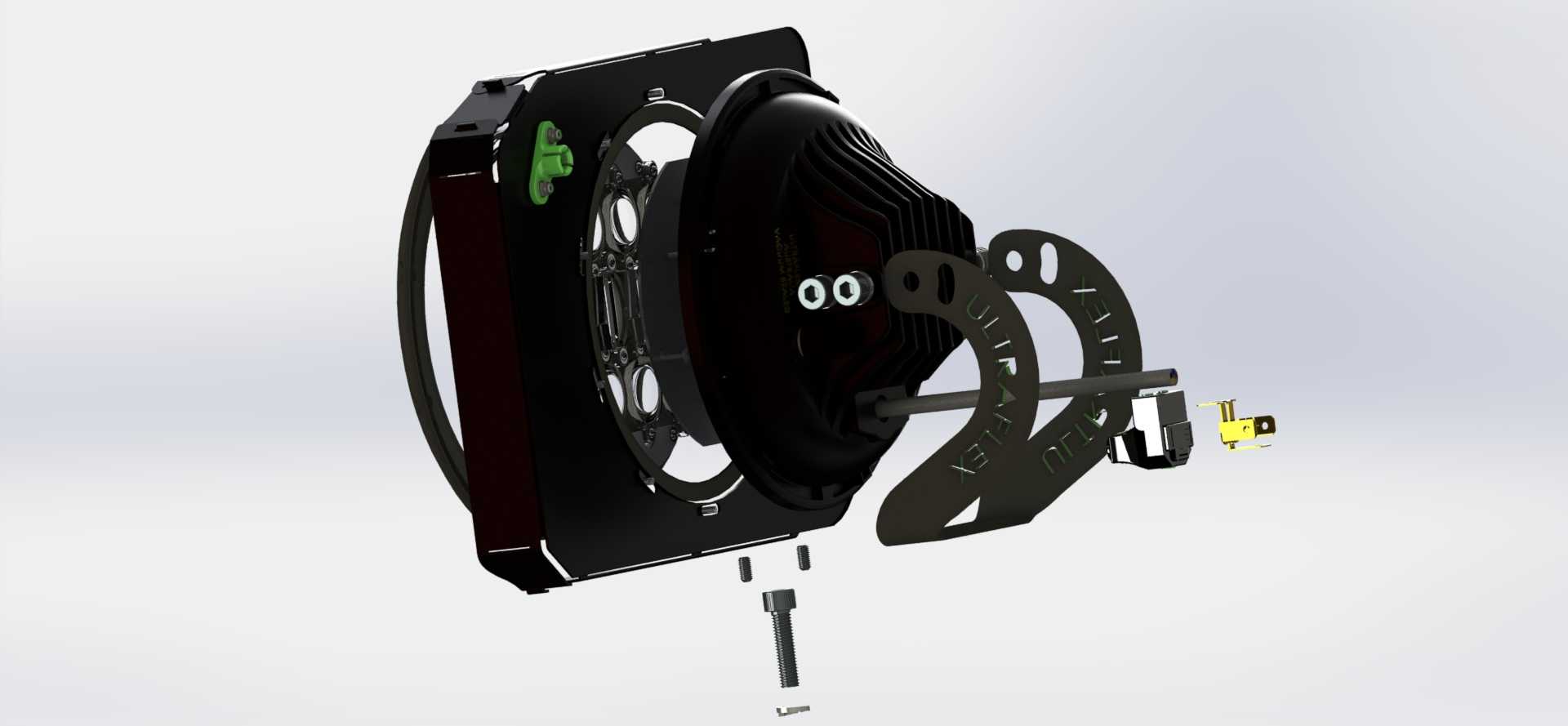

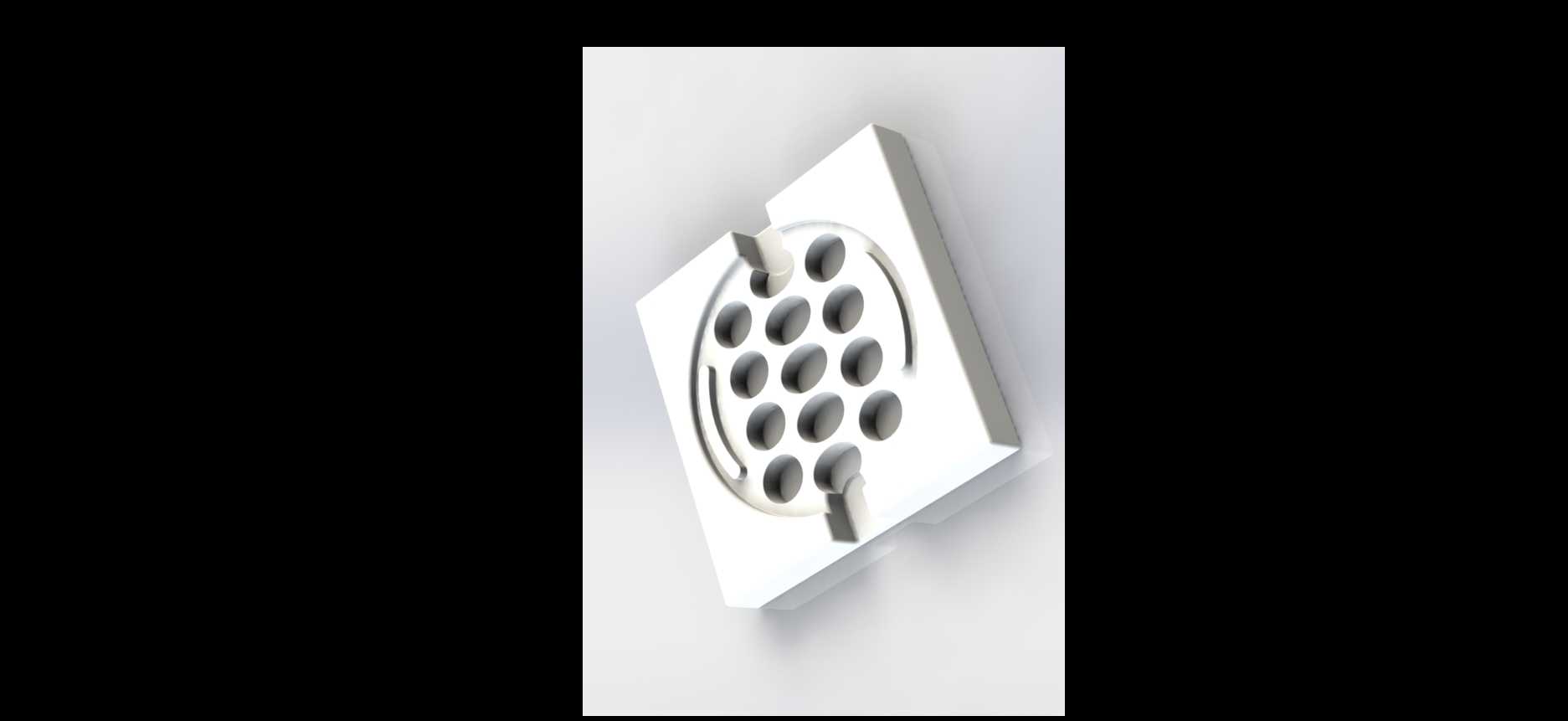

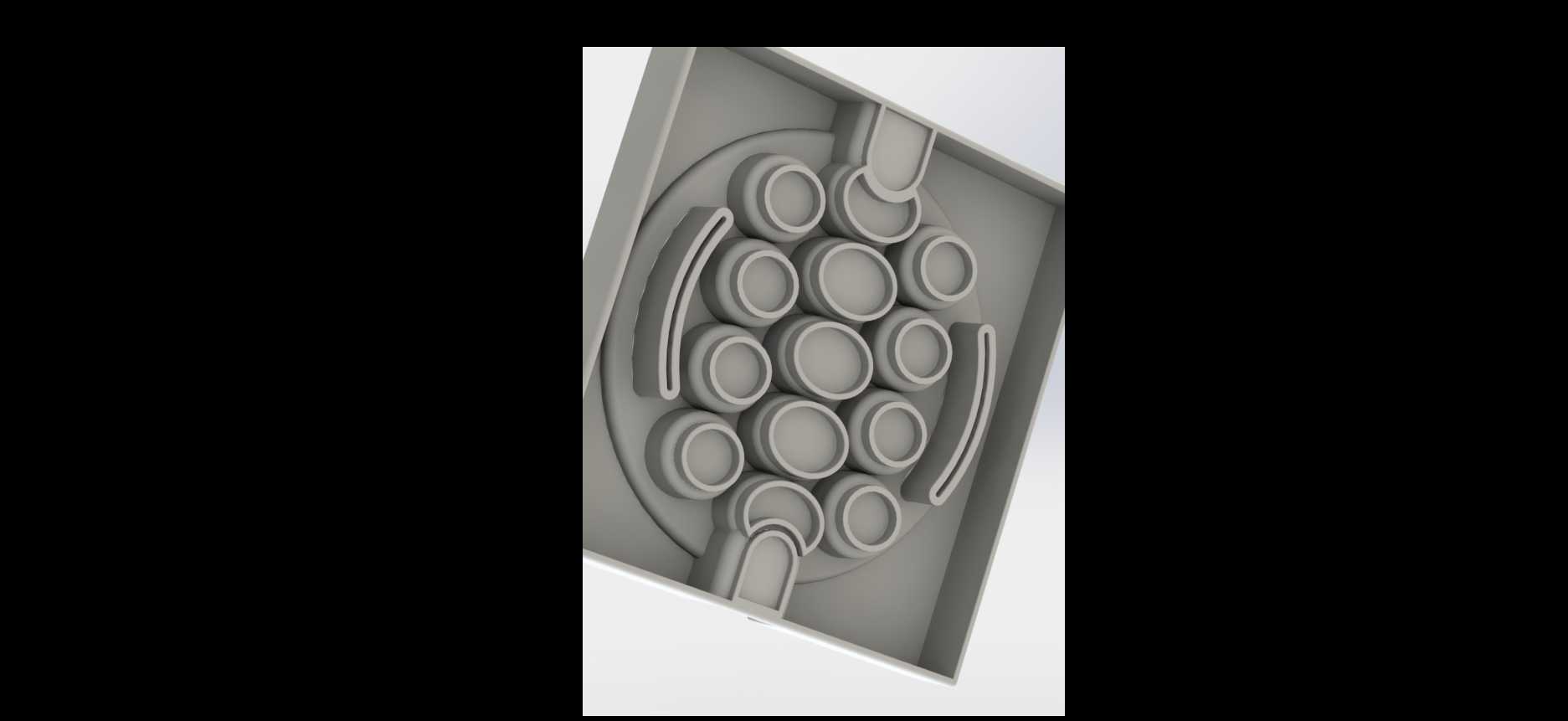

　　这套结构面向LED灯具量产组装环节的塑料焊接工序，核心解决透镜与外壳装配环节的定位精度、焊接一致性以及生产节拍问题，适配圆形LED灯的批量组装作业场景。整套工装采用侧装式定位布局，主体承载支架采用弯折钣金结构，预留了透镜定位沉槽、外壳卡接位以及焊接让位空间，作业时可直接将透镜嵌入定位槽，外壳对准卡接位放置后，即可触发塑料焊接机构完成接缝熔接，无需反复调整对位。从结构设计逻辑来看，定位组件采用铍铜合金蘑菇头作为定位触点，这类触点耐磨性能优异，长期高频作业下不易出现磨损偏移，可适配G代码控制的自动化焊接设备，也可兼容3D打印定制的快换定位模块，切换不同规格透镜时仅需更换定位触点即可完成换型，无需整体调整工装基准。散热相关的结构设计上，

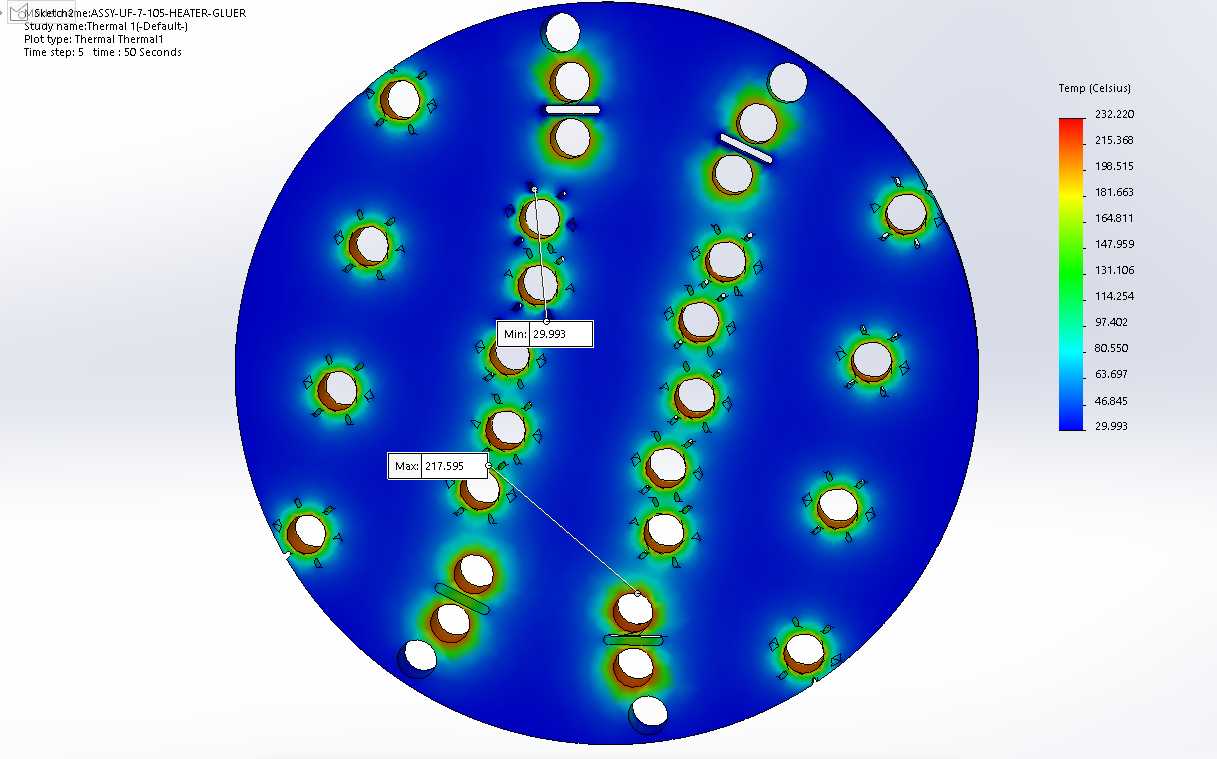

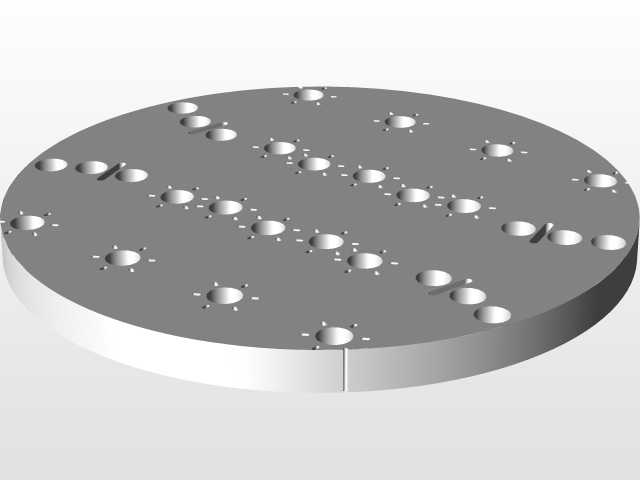

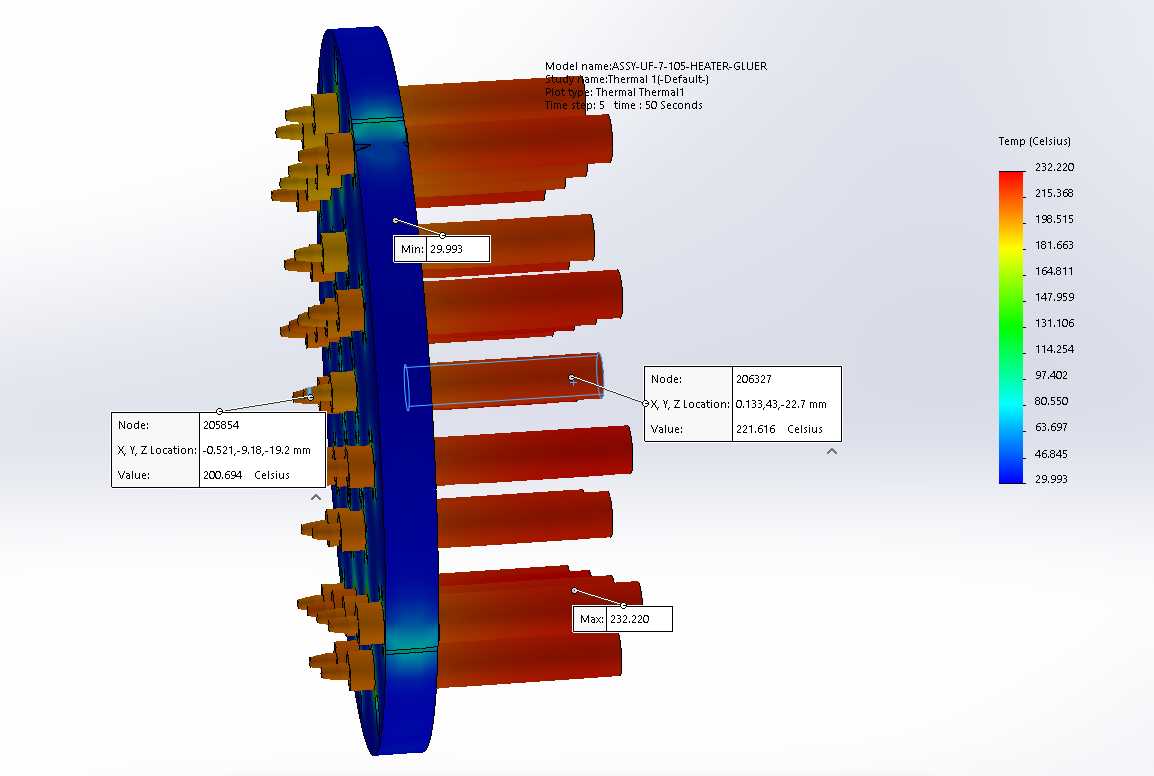

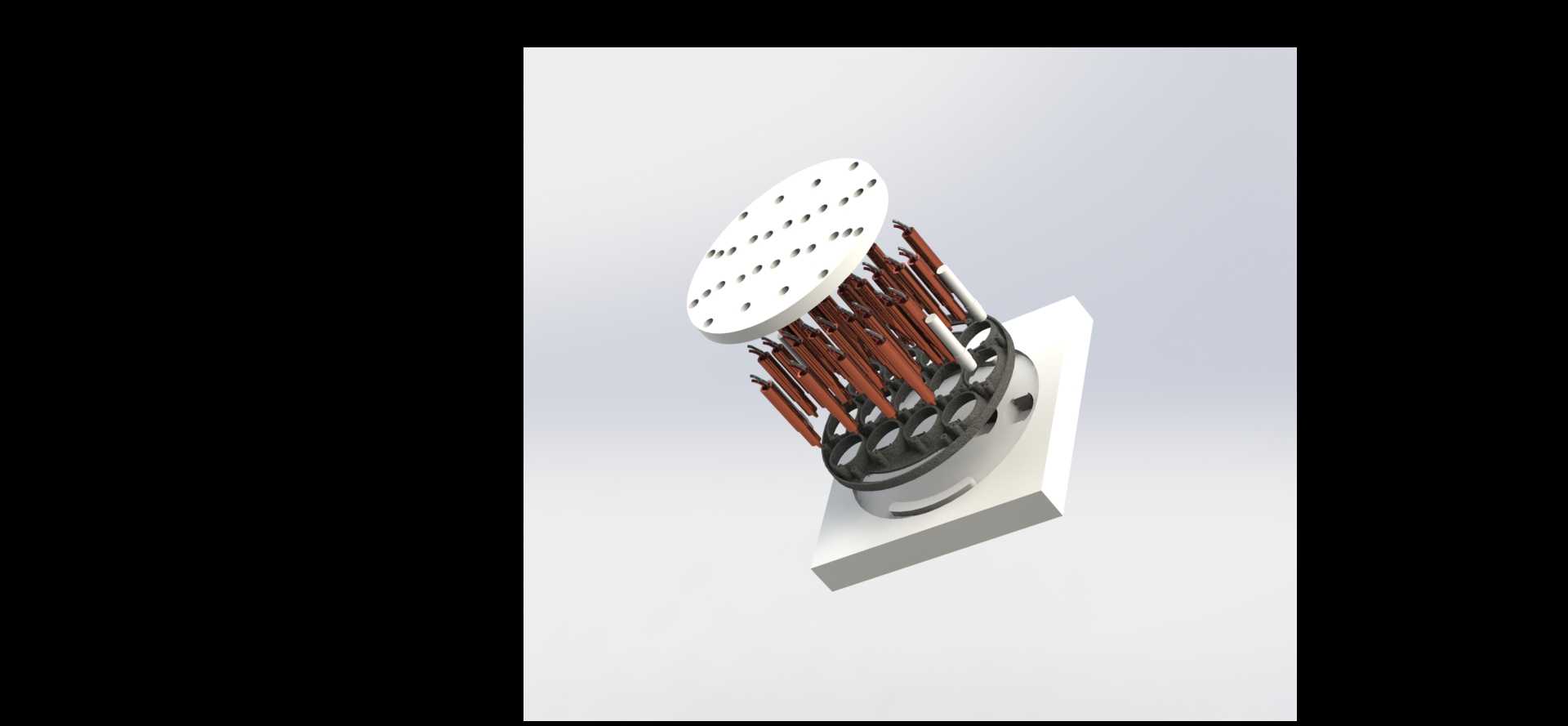

　　PTFE安装板特意开设了对流冷却孔，这类开孔并非随意排布，而是沿着焊接热量传递的路径设置，既可以避免焊接余温积聚烫伤PTFE板导致绝缘性能下降，也能通过空气对流带走灯具工作时传导到安装位的热量，降低PTFE板的热负荷，避免长期高温下材料导热性能异常衰减。安装边界方面，整套工装的支架预留了多档位调节孔位，可适配不同厚度的外壳与透镜组合，侧边的快插接头预留位可直接接入气动压紧机构，手动作业场景下也可更换为手动压杆组件，适配不同产能规模的生产线需求。实际产线测算中，使用这套工装完成单盏灯的透镜与外壳焊接组装，单工位作业节拍可控制在5秒每盏，相比传统人工对位焊接的作业模式，无需多名工人反复对位调整，单工位即可完成原先十名工人五分钟的作业量，

　　且每盏灯的点亮一致性、焊接接缝密封性都能保持稳定，不会出现人工对位偏差导致的透镜偏斜、焊接漏缝问题。结构细节上，工装的压紧接触面做了防滑纹理处理，避免焊接施压过程中外壳出现滑移，底部预留的螺丝过孔可直接固定在标准工作台台面上，也可适配自动化流水线的载具安装位，无需额外加工转接板。针对焊接过程中可能出现的溢料问题，定位槽边缘特意做了溢料让位槽，焊接溢出的熔融塑料会流入槽内，不会粘附在透镜透光面或者外壳外观面上，减少后续清理工序的工作量。
