便携式管段外径接触式测量检具结构

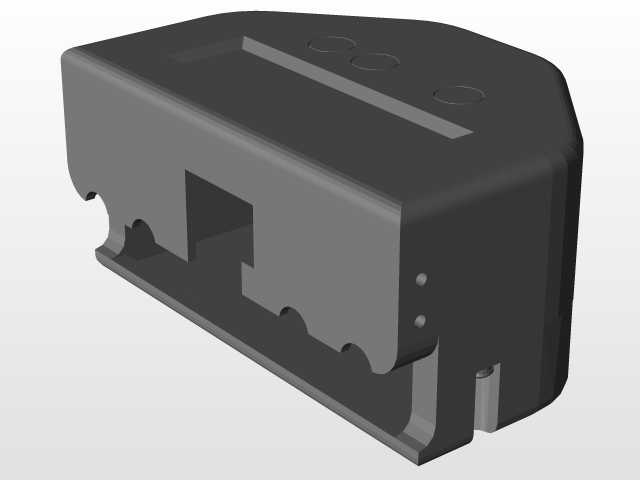

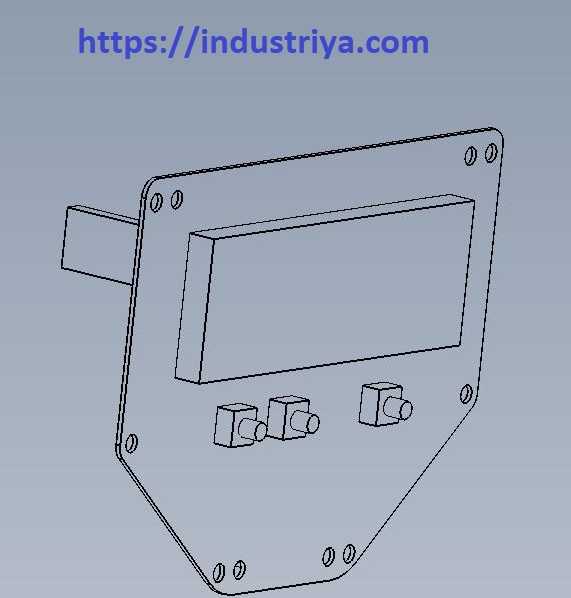

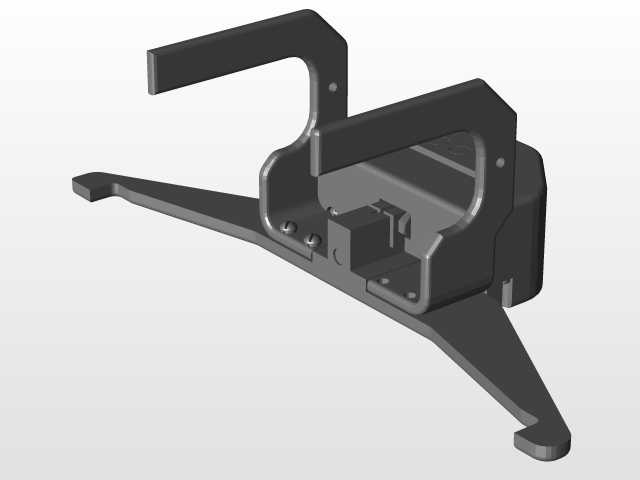

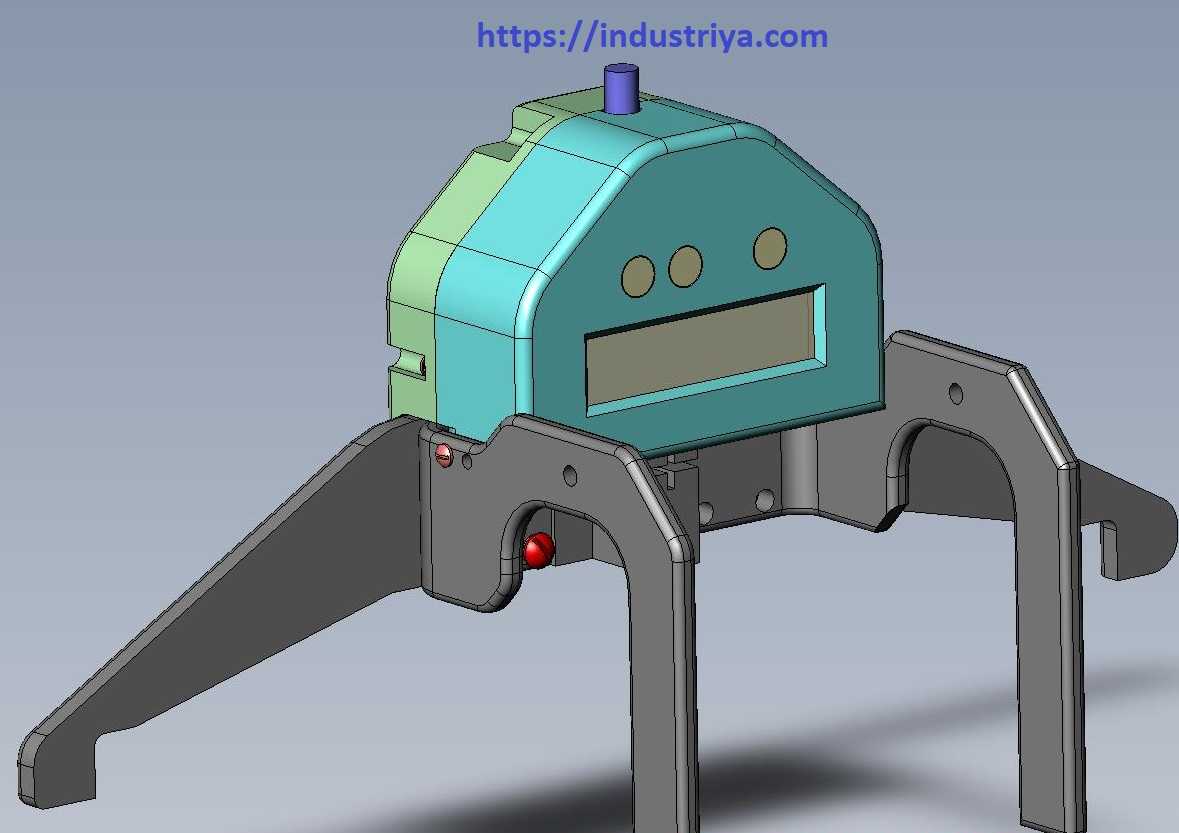

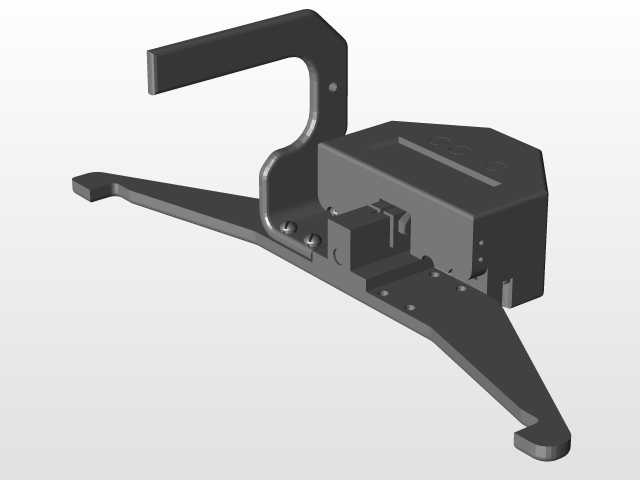

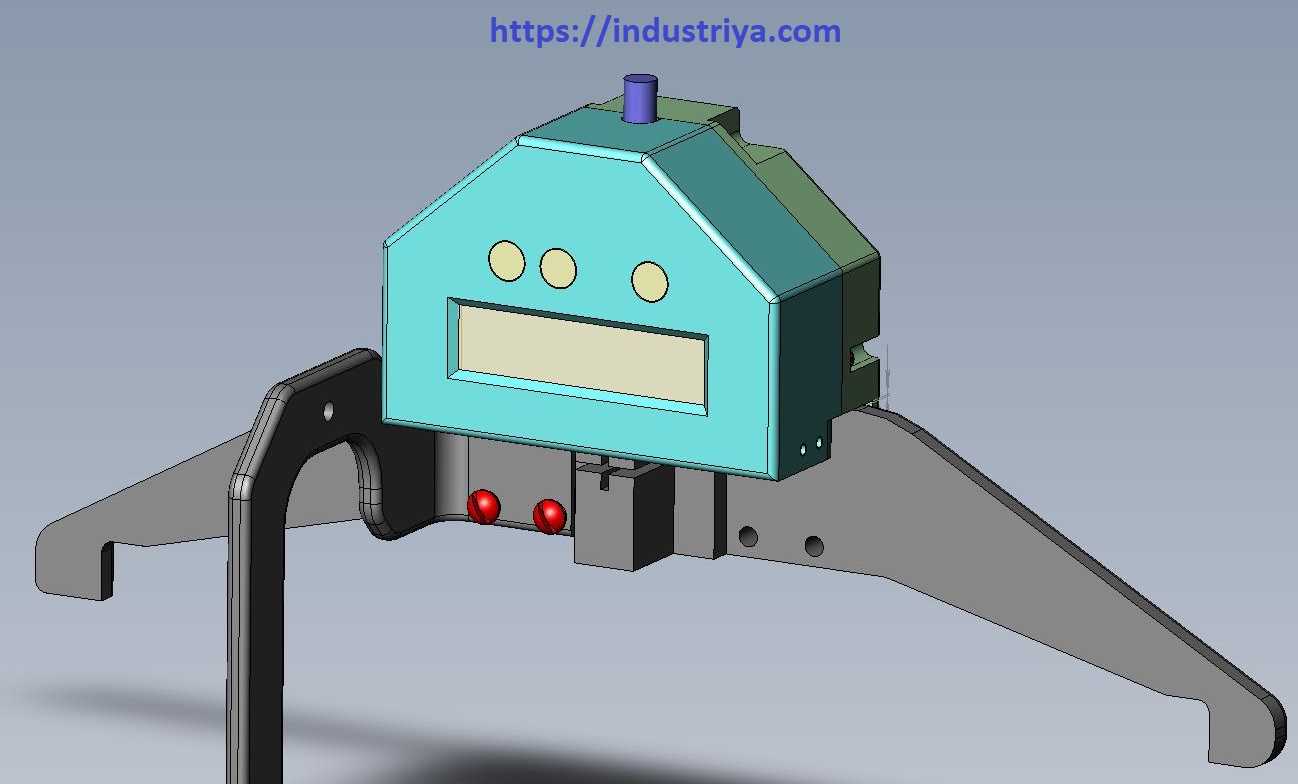

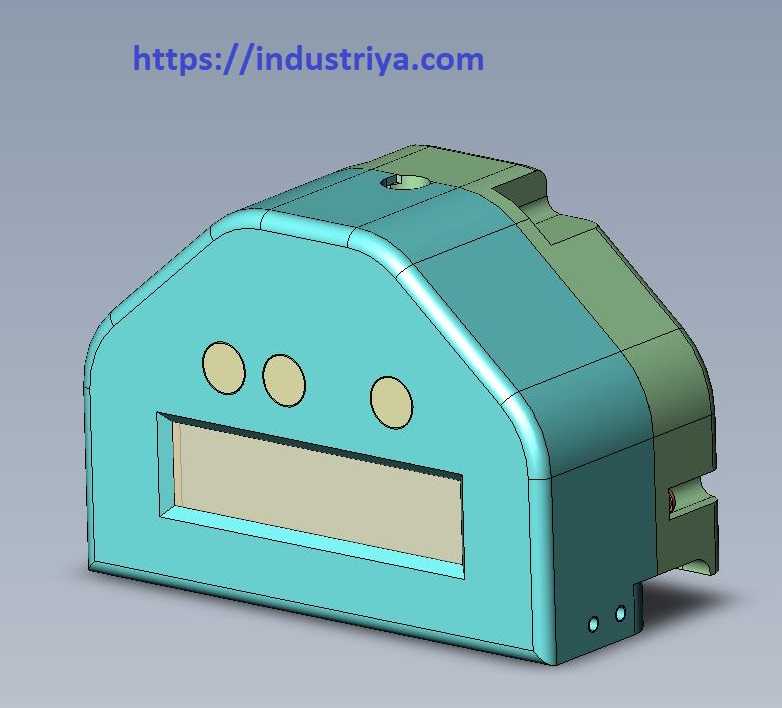

这款接触式外径测量检具，主要面向机加工产线的在制零件快速检测场景，区别于传统游标卡尺、千分尺的单点测量逻辑，它采用双支脚跨距式测量结构，可直接卡在圆柱形工件的指定管段高度位置，无需反复找正工件轴线，单次卡合即可完成该截面的外径尺寸读取，能大幅降低批量零件检测时的找正辅助时间，适配轴类、管类零件的工序间快速抽检需求。从结构设计逻辑来看，检具的握持主体采用上窄下宽的类梯形壳体布局，顶部预留的柱状结构为数据传输或校准触发接口，正面嵌入的数显窗口可直接输出测量数值，省去了传统量具的刻度目视判读误差，壳体上设置的三个圆形沉孔为状态指示灯位，可直观反馈测量是否处于有效量程、是否卡合到位。下部的两个测量支脚采用对称式悬臂结构，支脚内侧的接触点位镶嵌硬质合金测头，避免长期使用磨损导致测量精度漂移，支脚与主体连接的铰接位置设置复位弹性元件，测量时只需捏开支脚卡在工件表面，松开后测头会自动贴合工件外壁，铰接处的红色限位珠用于限制支脚的最大张开角度，防止超量程使用造成内部传感部件损坏。在安装与使用边界上，这款检具的整体握持宽度适配成年人单手握持尺寸，支脚的张开行程覆盖常规中小直径轴管类零件的测量范围，测量时无需额外固定工件，手持即可完成操作，对作业空间的要求极低，既可以在固定检验台使用，也能适配生产现场的流动巡检需求。内部的测量传感组件集成在主体壳体内，测量力经过调校控制在合理区间，既不会因为压力过大导致薄壁管类零件变形影响测量结果，也不会因为接触压力不足导致测头与工件表面存在间隙产生测量误差。支脚的测量接触位置做了圆弧过渡处理，卡合工件时不会刮伤已加工的零件表面，适配精加工后零件的终检环节使用，避免检测过程造成零件表面质量损伤。
