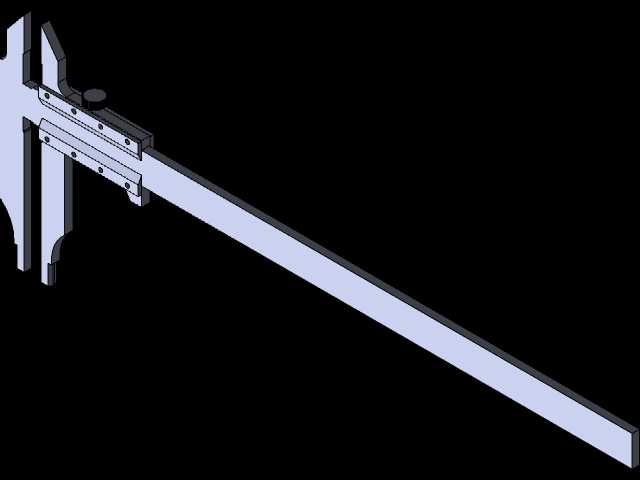

长量程游标卡尺精密测量工具结构设计

　　这款长量程游标卡尺的结构设计，核心面向机械加工车间的大尺寸工件检测场景，区别于常规150mm、200mm量程的普通卡尺，其尺身长度覆盖更大测量范围，可满足中型轴类零件、长条形型材、焊接结构件的内外径、台阶差、深度尺寸的现场快速检测需求，无需频繁更换量具，能有效减少车间一线检验人员的工具切换频次，提升批量检测环节的作业效率。从结构设计逻辑来看，尺身采用平直度要求极高的长条形导轨结构，主尺刻度面与滑动尺框的配合面经过精密研磨，配合间隙控制在微米级，既保证滑动过程无卡滞，又能避免间隙过大带来的测量示值误差。尺框上的紧固螺钉可在测量完成后快速锁死尺身位置，方便检验人员在难以直接读数的工位上锁定数值后取出读数，适配机床内部、

　　设备夹缝等狭窄空间的测量作业。内测量爪与外测量爪的工作面做了淬硬处理，硬度达到量具行业要求的HRC58-62区间，长期使用不易出现磨损变形，保证测量精度的长期稳定性，深度测量杆与尺身末端齐平设计，可直接抵靠工件基准面完成盲孔深度、台阶高度的测量，无需额外加装附件。设计过程中重点考量了尺身的刚度问题，长量程尺身如果截面设计过薄，手持测量时容易出现挠曲变形，直接带来测量误差，因此尺身截面采用了加强筋式的结构设计，在控制整体重量的前提下提升抗弯刚度，即使单手握持尺身远端，也不会出现肉眼可见的形变，保证测量示值的准确性。滑动尺框上的游标刻度与主尺刻度的对齐间隙经过严格控制，读数时可避免视差带来的误差，量爪的开合行程覆盖全量程范围，

　　外测量爪的测量面平行度、内测量爪的圆弧面轮廓度都按照通用量具的精度等级做了公差约束，可满足IT12-IT14级公差的工件现场检测需求，适配普通机加工、钣金加工、型材下料等环节的精度检测要求，无需动用千分尺、高度尺等更精密的实验室量具，兼顾检测效率与精度要求。安装使用层面，这款卡尺无需额外固定安装，属于手持便携式量具，日常存放时需垂直悬挂在量具架上，避免平放导致尺身长期受力变形，使用前需将量爪测量面擦拭干净，合拢两爪确认游标零位与主尺零位对齐，消除零位误差后再开展测量作业，测量时需保持量爪与工件被测面垂直，避免斜向卡入带来的测量值偏大问题。
