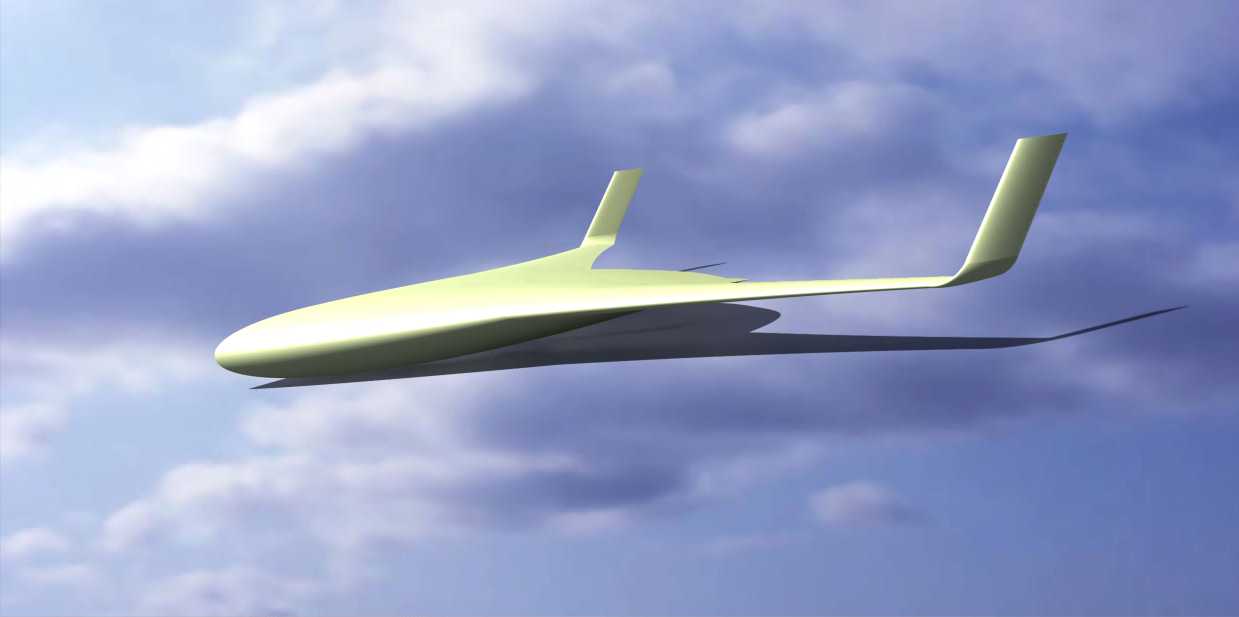

带翼梢小翼的圆形截面混合翼身飞行器结构

　　这款混合翼身飞行器采用圆形机身横截面设计，区别于传统飞翼布局的扁平中央体结构，在气动效率与结构容积之间做了针对性平衡，适配长航时低空侦察、大气环境监测等需要大设备装载空间的作业场景。设计阶段首先明确了核心约束：要在翼身融合的低阻优势基础上，保留圆形截面机身的结构受力优势，避免扁平中央体带来的增压舱设计难度、大跨度结构增重问题，同时通过翼梢小翼抑制翼尖涡流诱导阻力，进一步提升巡航阶段的升阻比。

　　从结构布局来看，中央圆形机身段沿航向平滑过渡到两侧外翼，翼根处无明显折线转折，能减少气流分离风险，机身直径可容纳常规航电设备舱、燃油箱与任务载荷，不需要像纯飞翼布局那样为适配扁平机身定制异形设备，降低了机载系统的集成难度。翼梢处设置的双垂尾式小翼，除了削弱翼尖涡的减阻作用外，还能提供足够的航向静稳定性，解决纯飞翼布局航向阻尼不足、需要复杂飞控增稳的问题，降低飞控系统的设计复杂度与调试成本。

　　安装边界方面，翼展与机身长度的比例控制在合理区间，外翼段可根据运输需求设计为快拆结构，拆后机身宽度可适配标准集装箱运输，不需要定制大型运输托架；机身底部预留了通用载荷挂点接口，可根据任务需求更换光电吊舱、大气采样装置、小型测绘设备等不同载荷，挂点位置经过重心配平计算，挂载不同重量载荷时仅需小幅调整燃油配平即可满足飞行重心包线要求。

　　气动设计上，机身头部采用钝头修形，兼顾低速飞行时的大迎角气流附着特性与巡航阶段的减阻需求，翼型沿展向从翼根的大厚度低雷诺数翼型平滑过渡到翼梢的薄翼型，适配不同展向位置的气流速度分布，小翼的外倾角与后掠角经过多轮迭代，在保证航向稳定性的前提下尽可能减小小翼自身的寄生阻力。结构受力路径上，中央机身的圆形框梁承担主要弯曲与扭转载荷，外翼段的梁与机身框通过对接接头传力，相比纯飞翼的多墙结构，加工装配难度更低，维护时的可达性更好，机身侧面预留的维护口盖可直接触及核心航电设备，不需要拆解大面积蒙皮结构，能大幅缩短地面维护周转时间。
