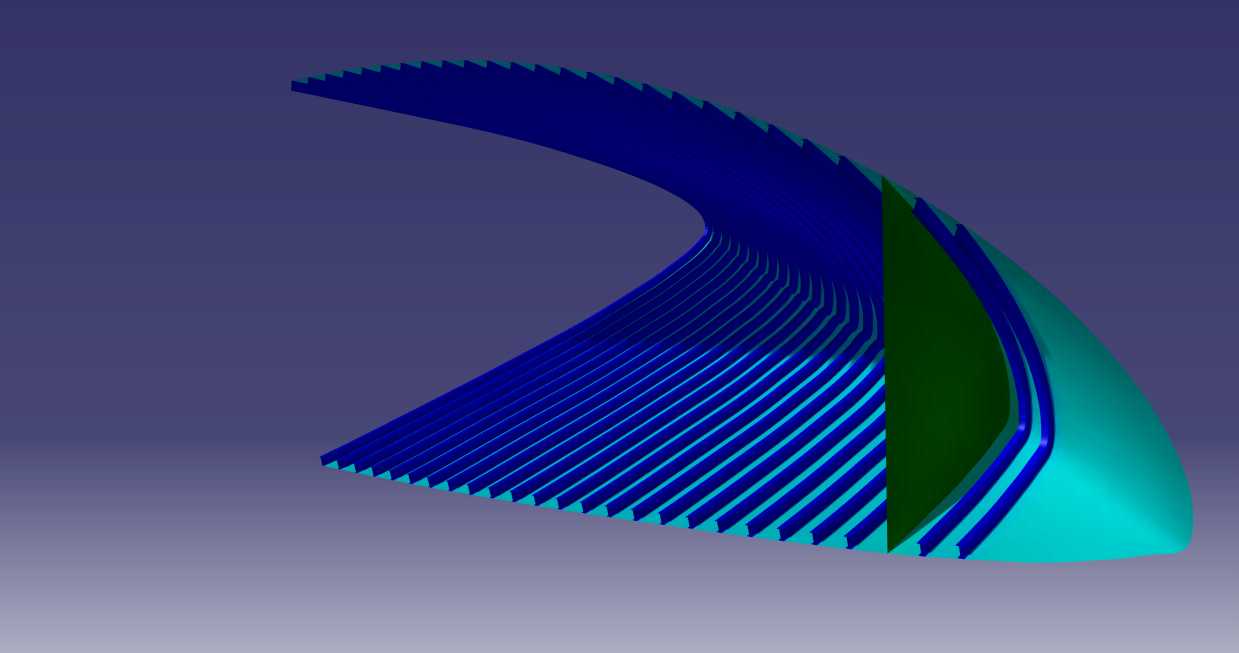

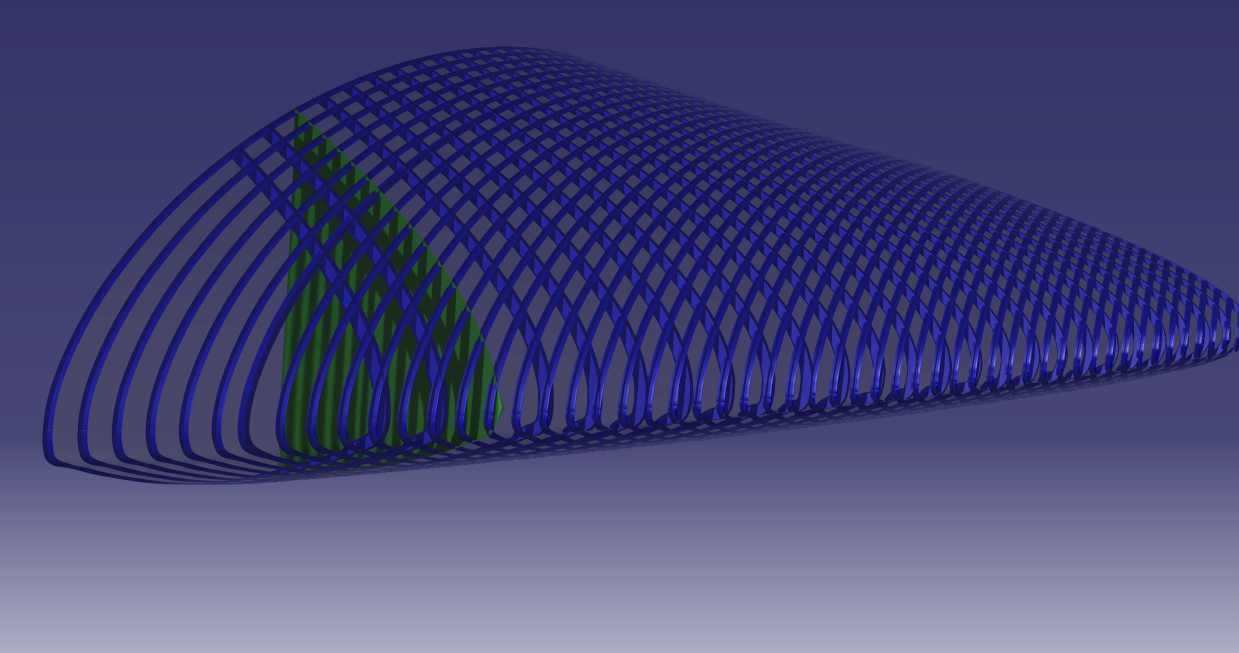

混合翼身布局飞机前机身框架隔板结构

　　在民用支线航空、长航时无人运输平台的研发进程中，混合翼身布局的气动优势早已得到行业公认，而前机身段作为衔接机头气动段、中央翼盒与驾驶舱区域的核心过渡段，其结构设计的合理性直接影响整机的气动效率、结构重量占比与内部空间利用率。这套结构采用纵横交错的框架加隔板的承载形式，完全贴合混合翼身特有的翼身融合曲面过渡特征，没有传统圆筒机身与机翼衔接处的明显结构拐点，能让气动载荷沿着框架的筋条路径均匀传递到中央翼盒主承力结构，避免局部应力集中带来的结构增重问题。从实际工程应用角度看，该段结构需要同时承担机头雷达罩安装载荷、前起落架传递的地面冲击载荷、驾驶舱风挡的增压载荷，以及飞行过程中曲面蒙皮传递的局部气动剪力，因此框架的排布密度并非均匀设置：

　　靠近前起落架安装交点的区域框架间距更小，筋条截面尺寸更大，预留的安装接口位置直接在框架成型时做出定位凸台，省去后续装配时的补加工序；靠近中央翼盒的过渡段则逐步调整框架的曲率走向，让筋条走向与翼盒的主梁轴线平滑衔接，保证传力路径不出现突变。隔板的设置并非仅做简单的空间分隔，每一块隔板的位置都对应内部设备的安装边界：靠前的隔板预留了航电设备舱的安装导轨固定点，中间区域的隔板兼顾驾驶舱后部的承压边界，靠后的隔板则做出与中央翼盒前墙对接的连接孔位，所有隔板的边缘都与对应位置的框架筋条完全贴合，采用一体化的建模逻辑保证装配时的贴合度，避免出现间隙导致的连接刚度不足。外形上整个前机身段从机头的窄截面平滑向两侧扩展，完全匹配混合翼身的升力体曲面，

　　框架的外边缘轮廓直接构成蒙皮的内形支撑面，不需要额外添加补偿角片就能完成蒙皮的铆接装配，能有效减少整机的零件数量。在安装边界的考量上，所有框架与隔板的连接位置都预留了标准的紧固件边距，内部走线的通孔位置避开主承力筋条的传力路径，设备安装的预留空间满足常规航空机载设备的尺寸要求，不会出现结构干涉问题，同时整个骨架结构的重量控制在合理区间，在满足强度要求的前提下尽可能去除非承力区域的材料冗余，适配混合翼身飞机对结构减重的严苛要求。
