多滑轮组起重吊钩三维结构设计

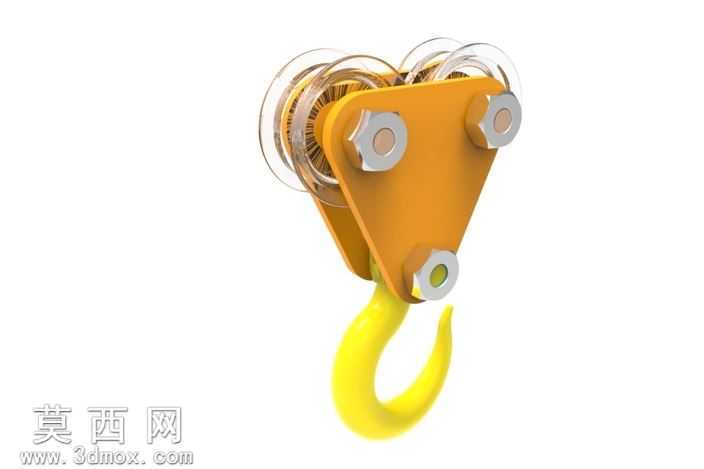

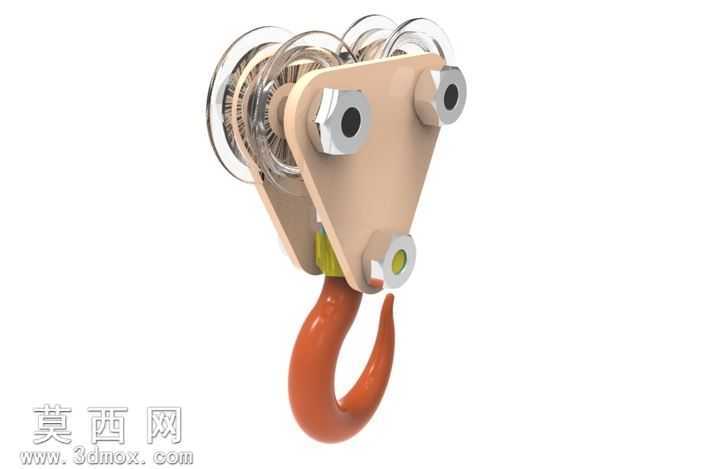

本作品为起重作业场景使用的多滑轮组吊钩三维建模成果，建模过程严格遵循起重机械设计规范，从核心功能结构出发完成整体搭建。建模阶段首先完成上部三角承载架的结构绘制，该承载架采用对称式三角构型，三个连接点位分别对应上部两组滑轮轴安装位与下部吊钩连接轴位，建模时对轴孔的配合公差做了参数化设定，确保各转动部件可实现无干涉的相对转动。上部滑轮组采用四滑轮对称排布设计，建模时还原了滑轮的轮槽结构、轮毂加强筋与中心轴承安装位，滑轮与承载架之间的挡圈、轴端固定螺栓等细小零件均按实际装配关系逐一建模，还原真实滑轮组的省力传动结构，可清晰展示钢丝绳在滑轮间的穿绕路径。下部吊钩部分采用锻造吊钩的经典曲面构型，建模时通过曲面放样功能完成吊钩钩身的流线型曲面构建，还原了钩尖的安全防脱挡片安装位、钩颈的螺纹连接段与上部推力轴承的安装结构，吊钩与承载架之间的连接横梁、锁紧螺母等部件均按装配逻辑完成配合建模。材质渲染阶段，上部承载架赋予醒目的工业警示黄哑光金属漆材质，还原起重设备常用的涂装外观；滑轮部分采用半透明工程塑料与金属轮毂结合的材质表现，可直观展示滑轮内部的轮毂结构；吊钩部分赋予高饱和度亮黄色防护漆材质，金属轴件、螺栓等部件赋予镀锌亮面金属材质，不同材质的区分可清晰呈现各部件的功能分区。整体模型装配逻辑严谨，各转动部件预留了合理的运动间隙，既还原了起重吊钩通过多滑轮组放大提升力的核心结构，也体现了吊钩安全承载的结构设计思路，可用于起重机械结构教学、吊装方案演示等场景，完整呈现了起重吊钩从承载架、滑轮组到吊钩本体的全结构细节。
