电动驱动卷扬绞车结构三维设计

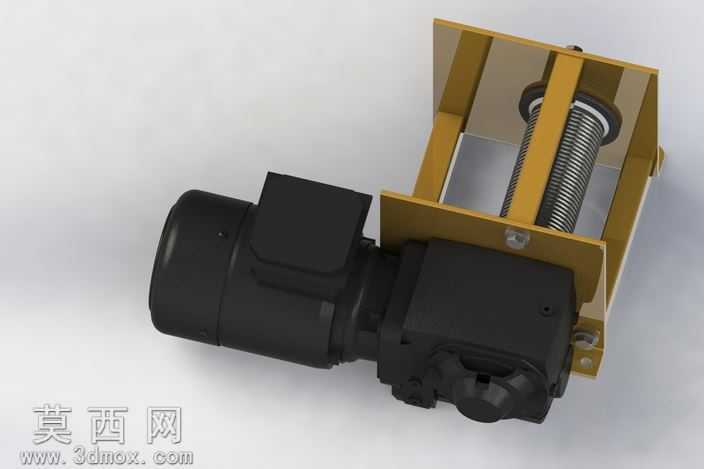

本绞车三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各组成部件的装配关系、尺寸配合进行了精准还原，确保模型可直接用于结构验证、方案展示与后续工程出图使用。模型整体分为动力驱动单元、减速传动单元、卷筒缠绕单元、安装固定机架四个核心模块，各模块之间的装配约束完全按照实际机械装配逻辑设置，可实现完整的装配运动仿真，直观展示绞车运行时的动力传递路径与部件运动状态。在外观渲染与材质设置上，针对不同部件的实际加工材质进行了区分：驱动电机外壳采用哑光黑色工程塑料搭配磨砂金属端盖材质，还原工业电机的真实质感；减速箱体采用铸铁哑光黑材质，表面添加细微的铸造纹理与安装孔位细节，还原铸造箱体的粗糙工业质感；安装机架采用金黄色阳极氧化铝合金材质，表面设置轻微的金属反光与倒角高光，凸显机架的结构支撑属性；卷筒部分采用抛光金属辊轴搭配缠绕的钢丝绳结构，钢丝绳采用螺旋扫描方式建模，每一圈绳体的排列间隙、缠绕角度都严格参照实际绞车的排绳规则设置，还原钢丝绳收放时的真实状态。设计过程中优先考虑绞车的实际使用场景需求，将驱动电机与减速机构直连布置，缩短动力传递路径，减少传动损耗；机架采用双侧立板加横向支撑的框架式结构，在保证整体结构强度的前提下尽可能降低自重，同时预留了标准安装孔位，可适配不同的安装固定场景；卷筒两侧设置挡边结构，避免钢丝绳收放过程中出现脱绳、乱绳问题，端盖位置设置轴承安装位，保证卷筒转动的同轴度与稳定性。模型在细节处理上还原了电机的接线盒、减速箱的油位孔、机架的安装螺栓、卷筒的压绳块等细小结构，所有倒角、圆角、退刀槽等工艺细节都按照实际机加工要求进行设置，没有出现结构干涉、尺寸矛盾的问题，可用于绞车产品的方案演示、结构教学、非标改型设计参考，也可作为工业场景动画制作的素材使用。
