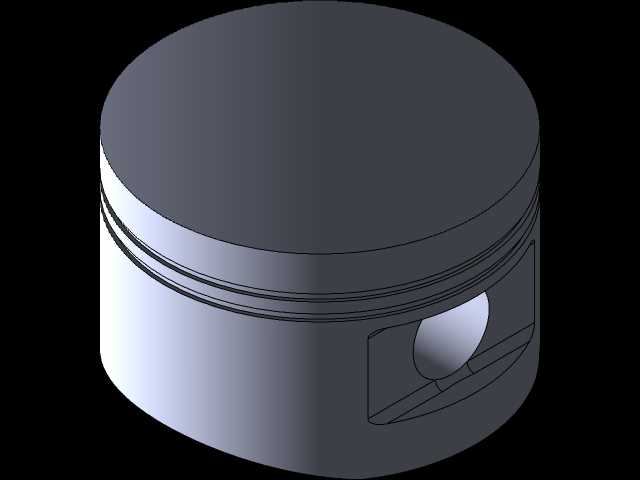

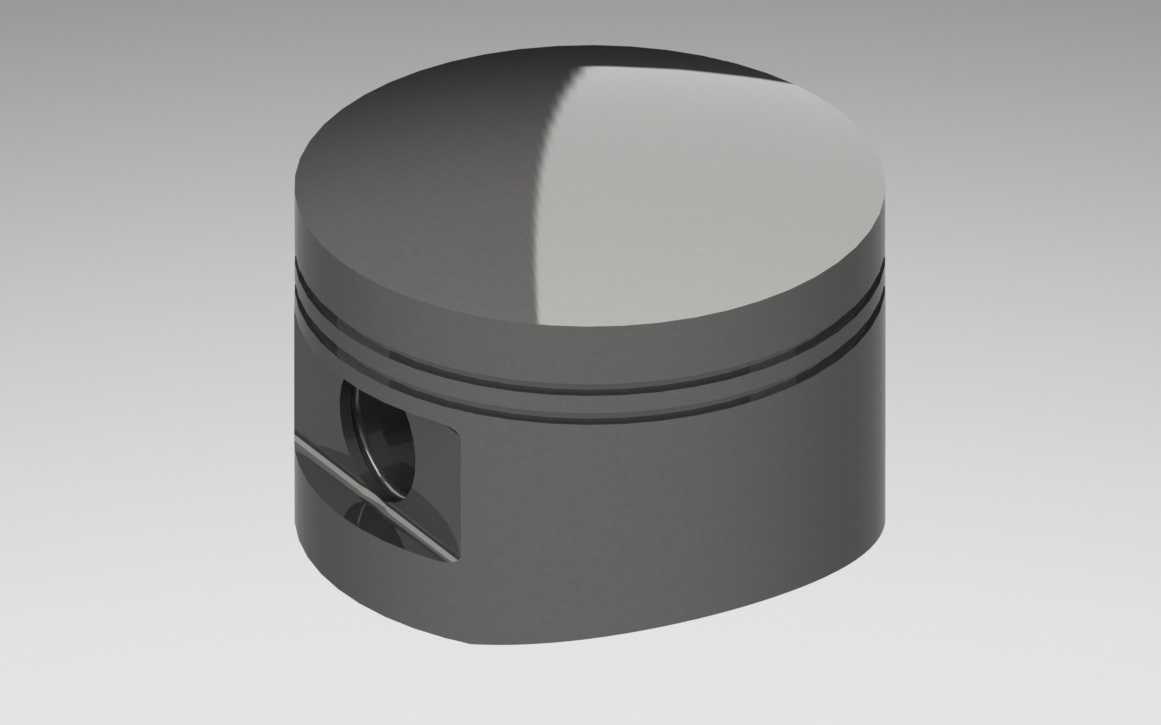

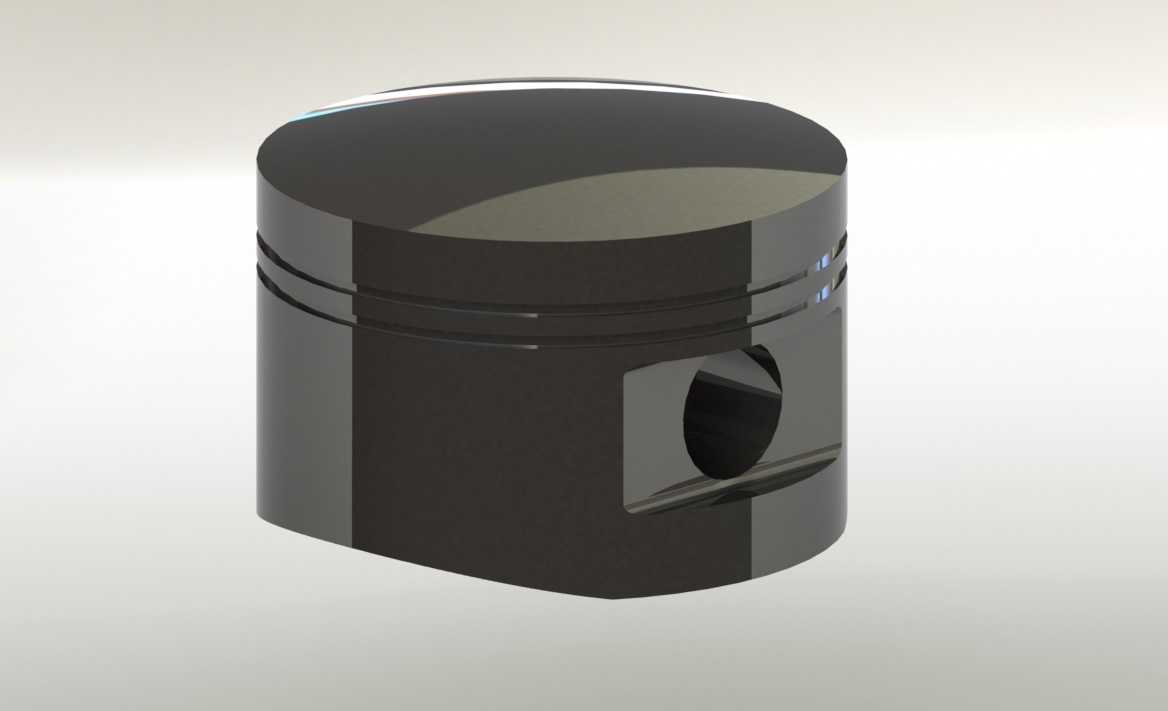

内燃机用活塞头结构三维设计

这款活塞头是内燃机动力输出核心组件的配套结构，主要适配小排量往复式内燃机的装配需求，日常应用场景覆盖通用小型汽油机、摩托车动力单元、小型农用机械动力端等领域，是燃烧室内承接燃气压力、传递动力至曲柄连杆机构的关键承载部件。从功能特性来看，活塞头顶部直接接触燃烧室高温高压燃气，顶面的弧面轮廓是匹配燃烧室挤流形态设计的，能够在压缩行程末期引导缸内气流形成合理涡流，优化油气混合效率，减少燃烧滞燃期的同时降低爆震倾向。头部环带区域预留了多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室与曲轴箱的连通间隙，避免高压燃气下窜影响缸压，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞销孔的位置经过偏心设计，能够在活塞换向时减小敲缸异响，降低缸套与活塞裙部的侧向冲击磨损，销孔内部的衬套安装位预留了足够的配合公差带，可满足不同工况下活塞销的浮动装配需求。设计过程中优先考虑了热膨胀补偿逻辑，活塞头部的直径略小于裙部直径，避免工作状态下头部受热膨胀后出现拉缸故障，环槽的轴向宽度预留了热膨胀间隙，可适配活塞环在高温下的尺寸变化，保证环组的密封与刮油性能稳定。外形尺寸方面，活塞头的总高度与缸径的比例经过匹配计算，既保证了活塞在缸套内往复运动的导向长度，避免运动过程中出现卡滞偏磨，又控制了往复运动件的整体质量，降低曲柄连杆机构的惯性负载。安装边界上，活塞头的裙部型线采用了中凸变椭圆设计，冷态下与缸套的配合间隙控制在合理范围，热态工作时裙部膨胀后可与缸壁形成均匀贴合面，销孔的同轴度、环槽与活塞轴线的垂直度都设定了严格的形位公差要求，能够保证装配后活塞运动轨迹与缸套轴线重合，减少偏磨与漏气风险。
