三款变径变节距压缩弹簧结构设计

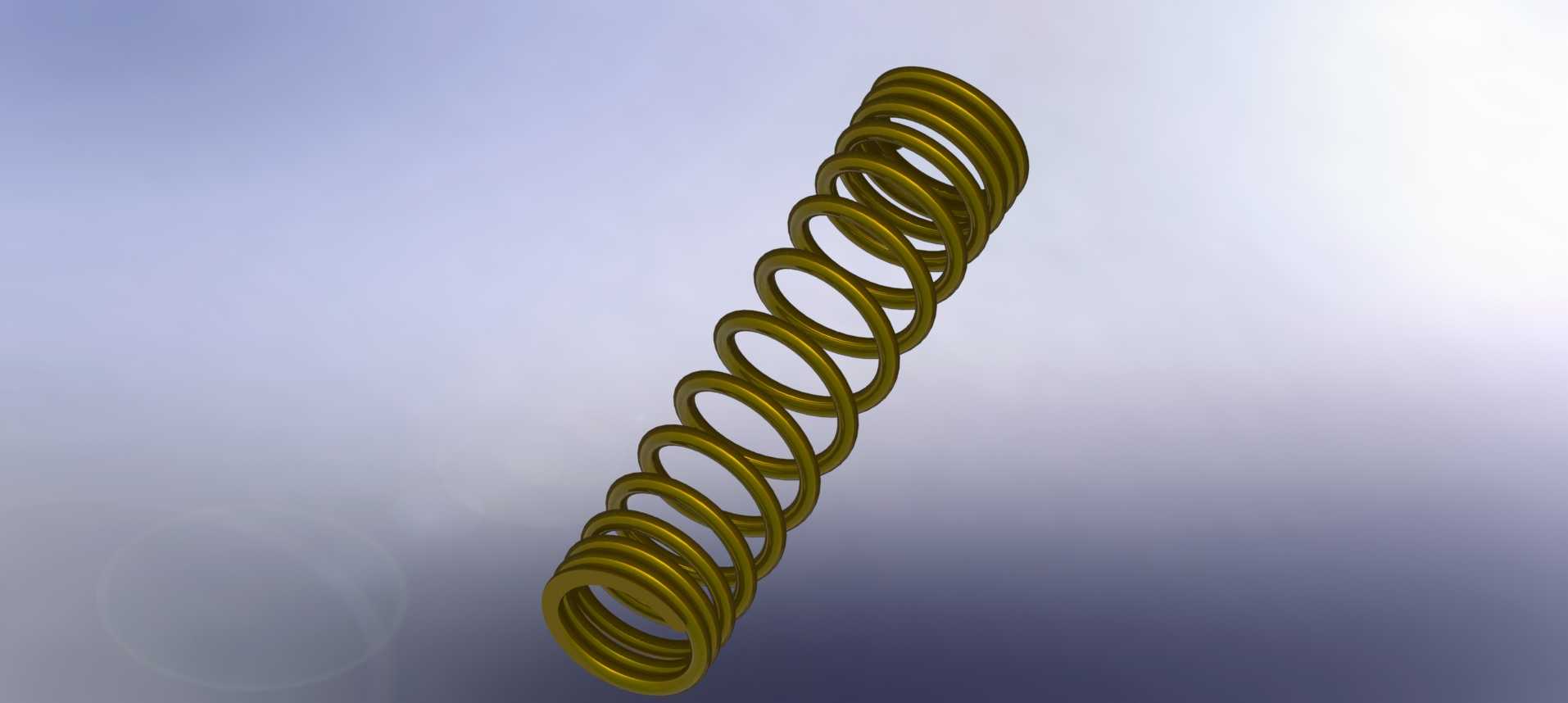

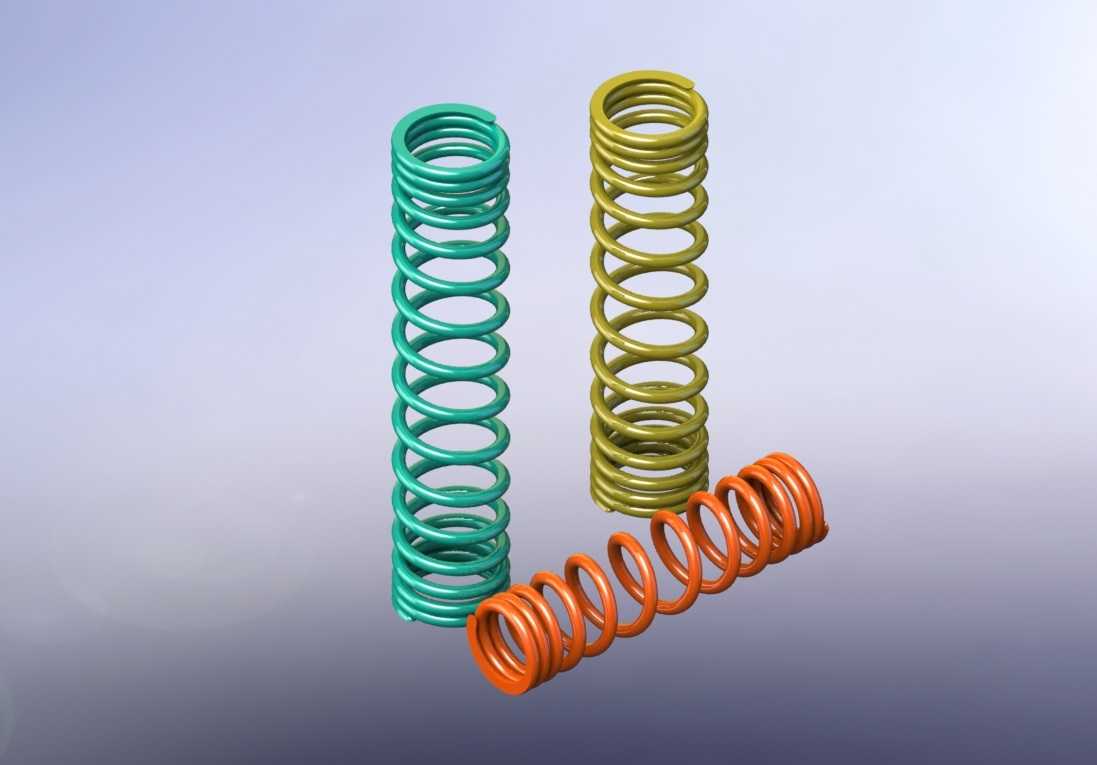

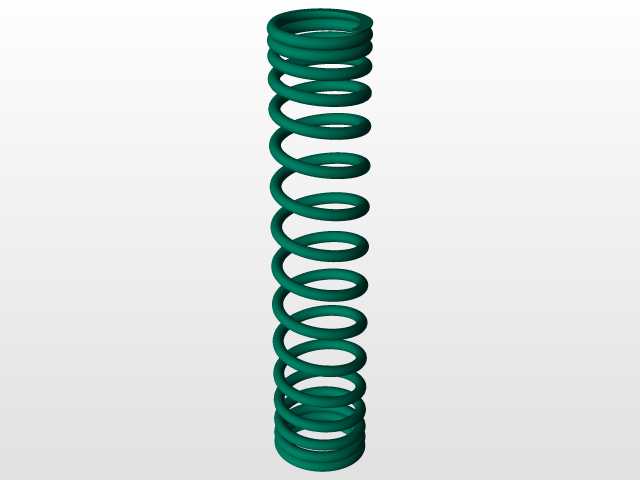

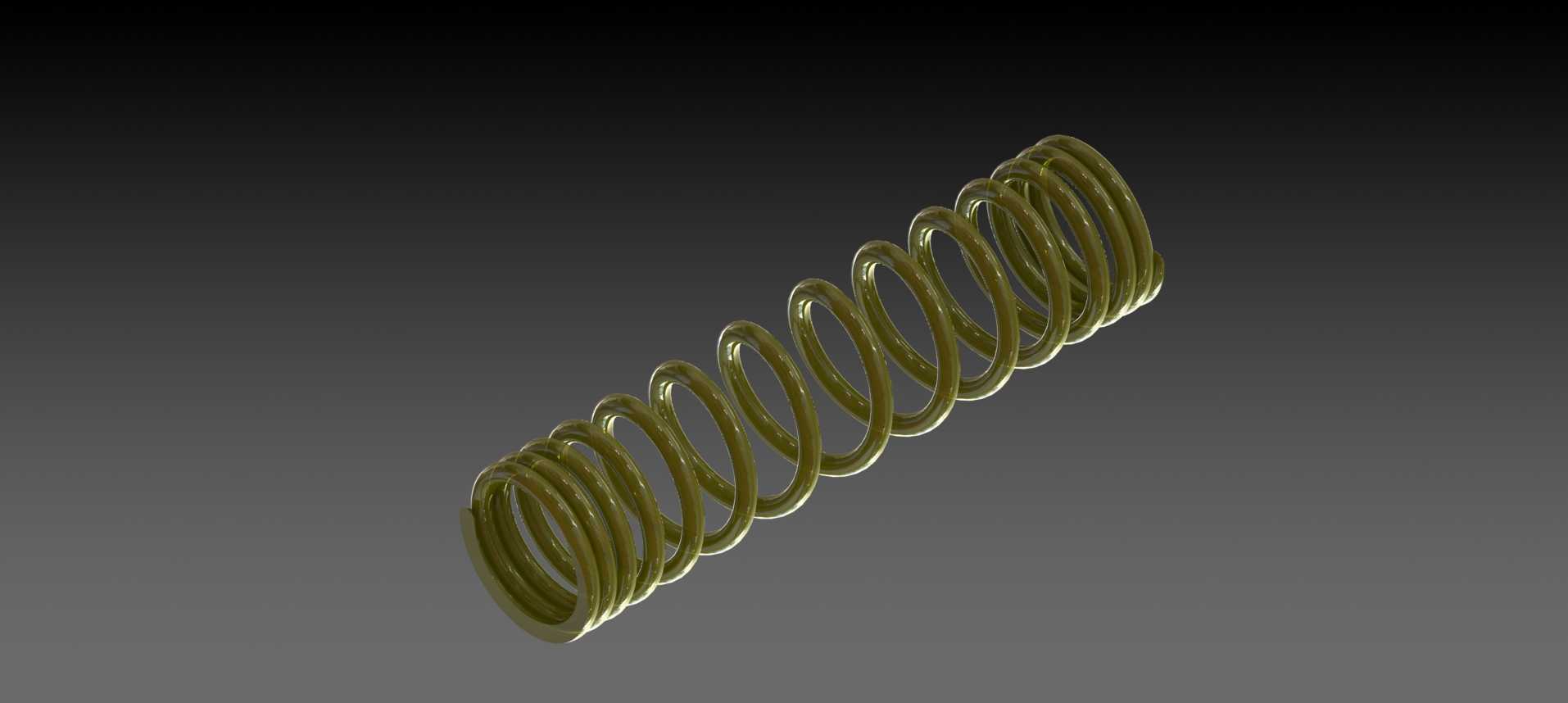

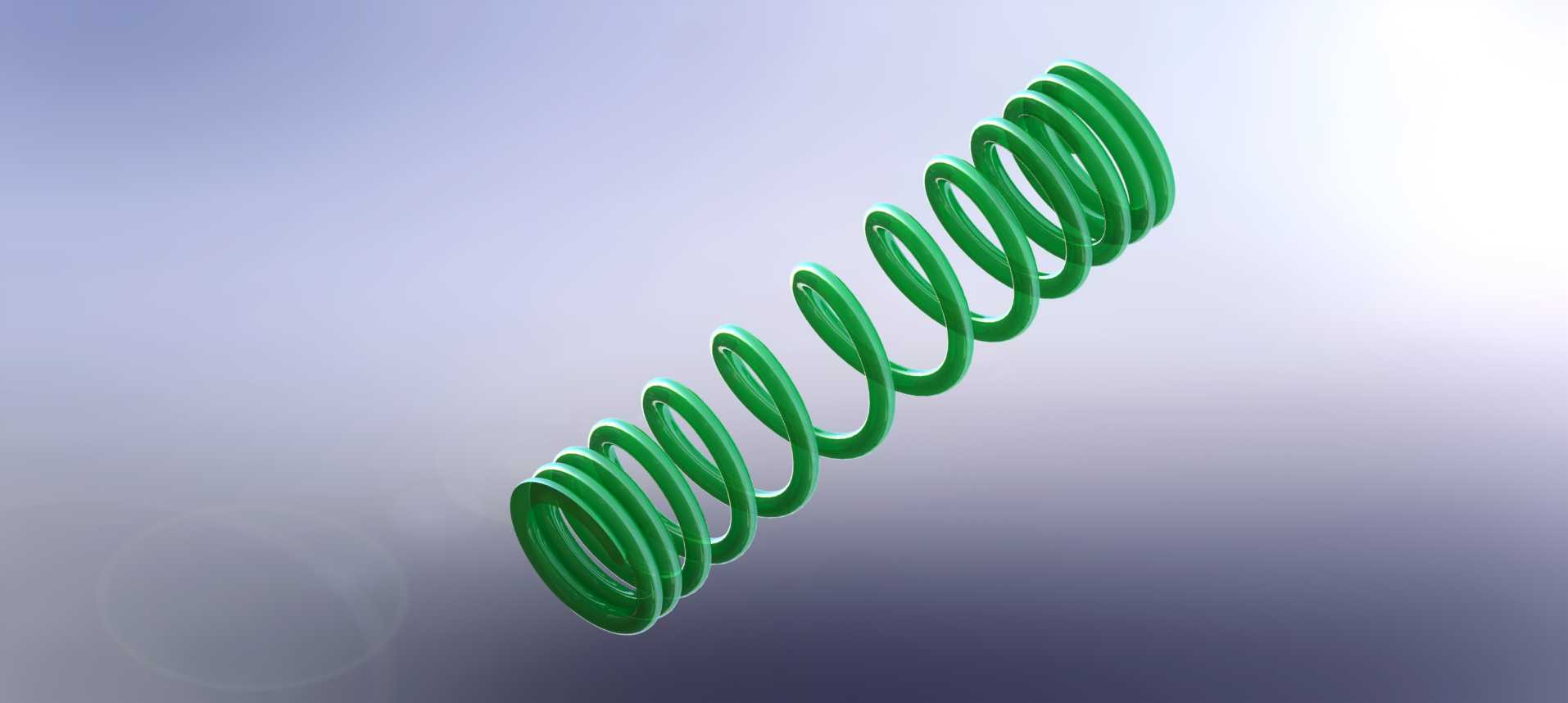

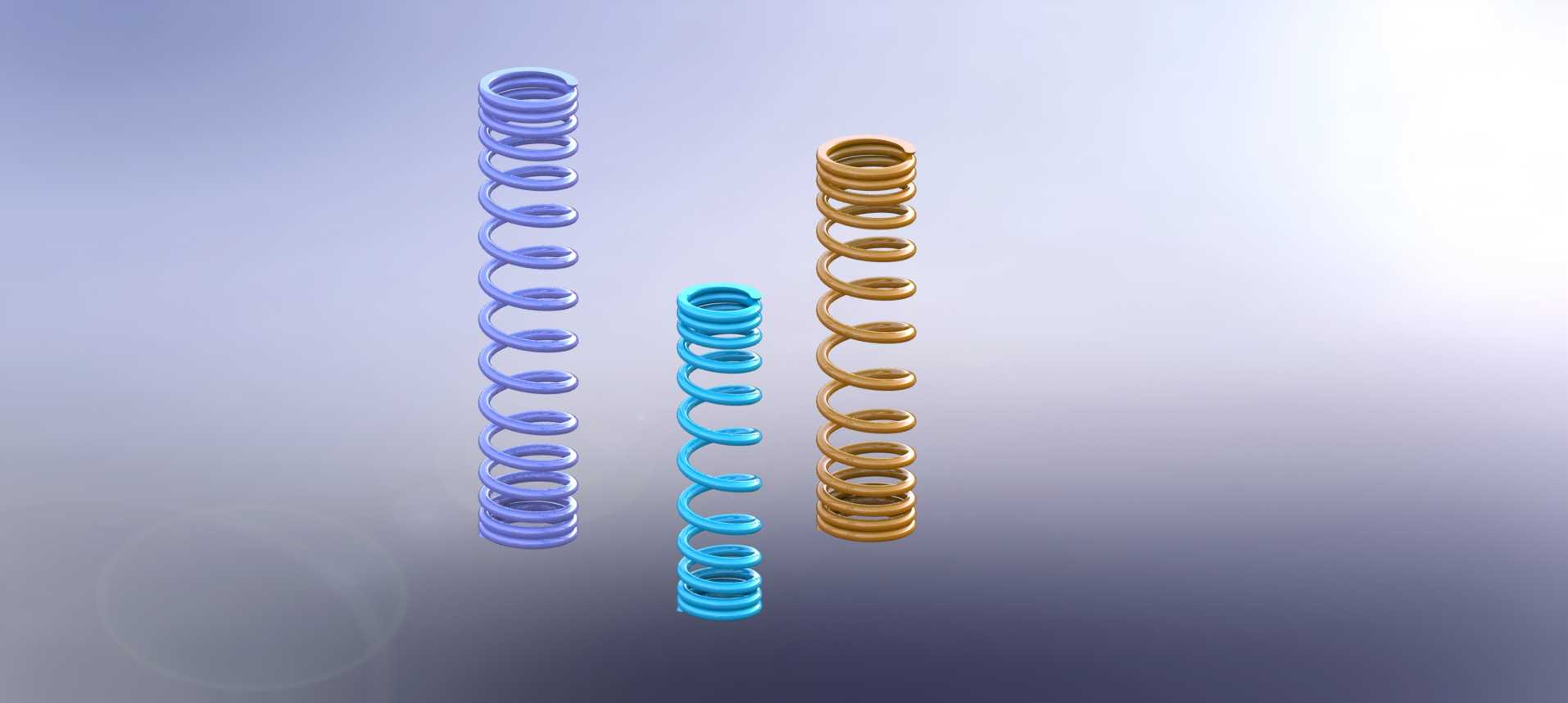

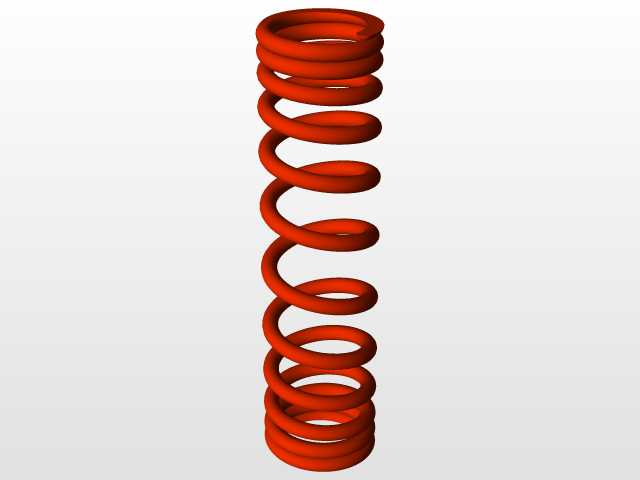

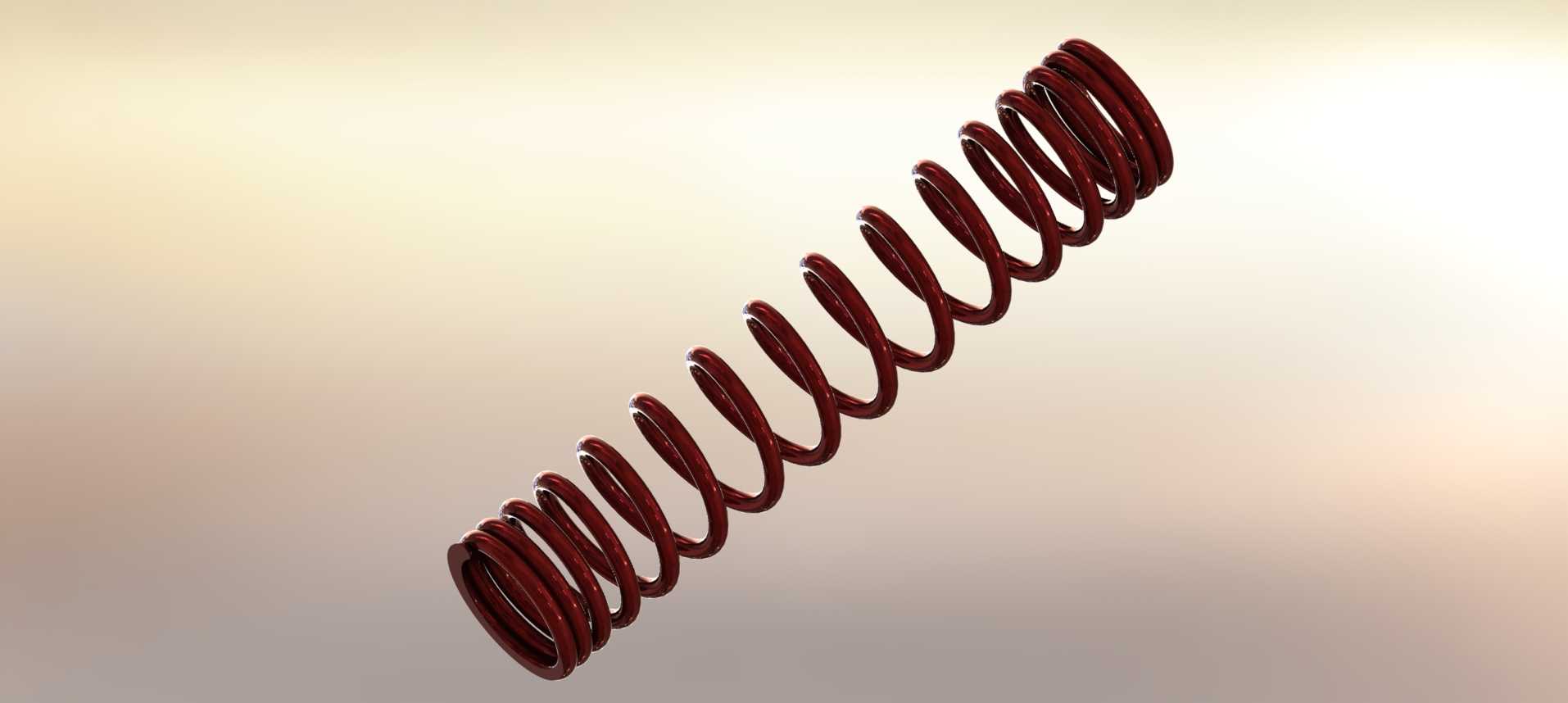

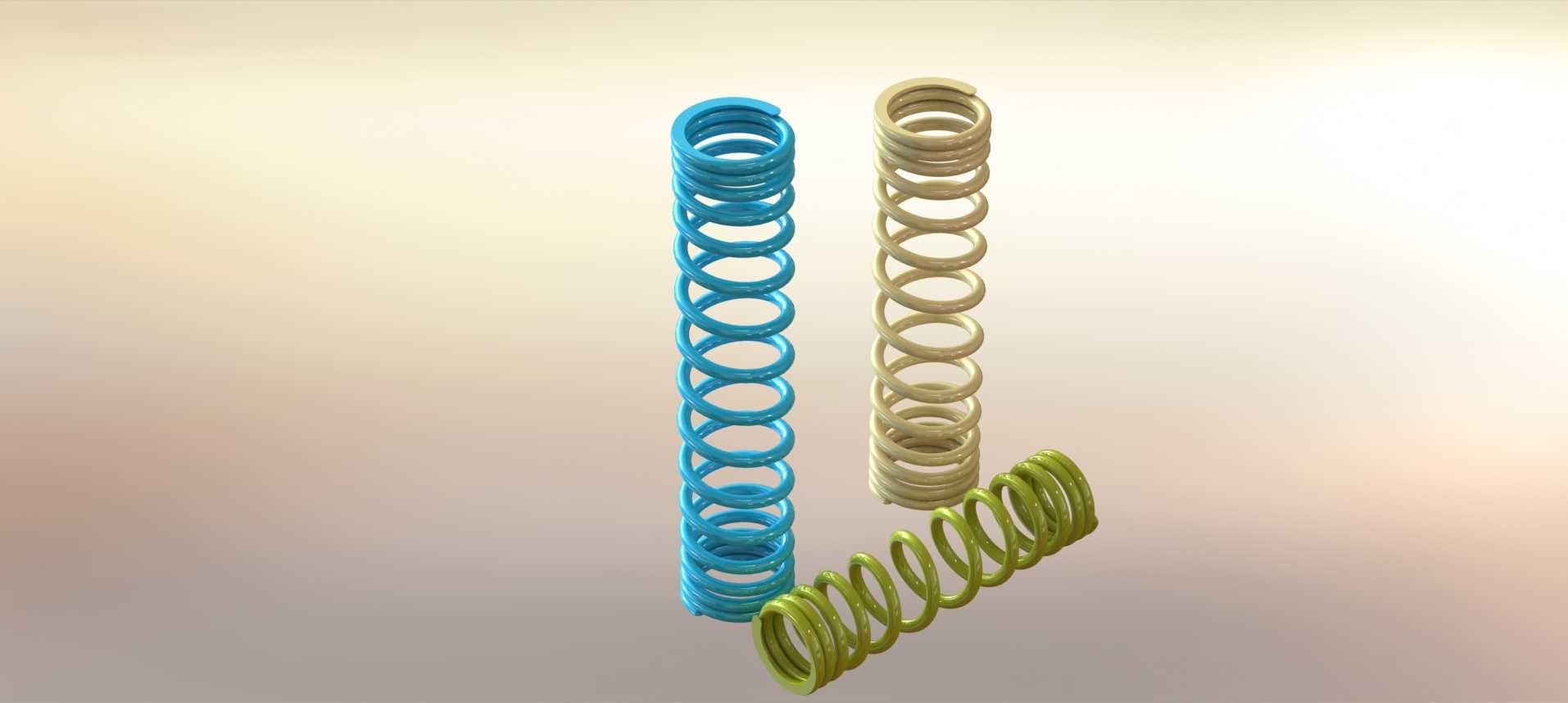

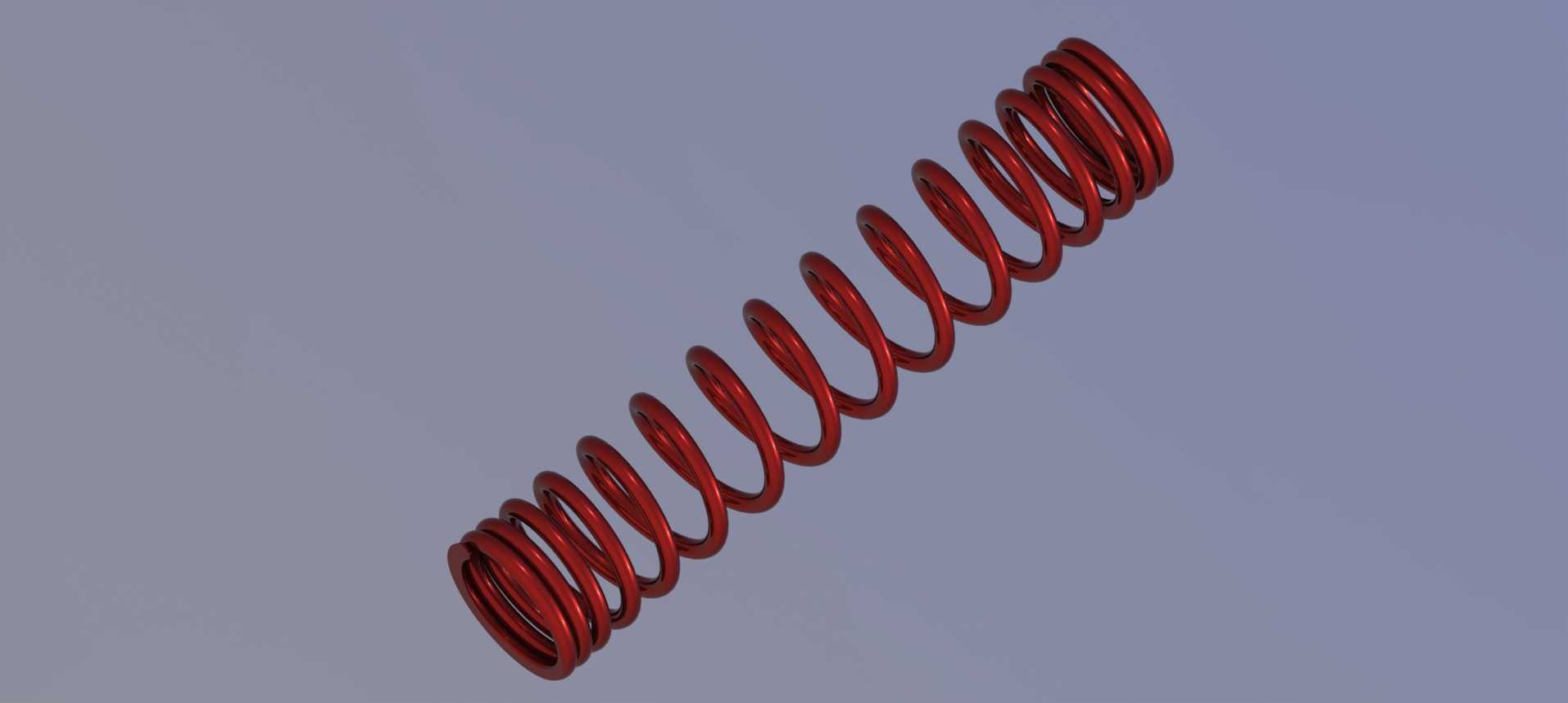

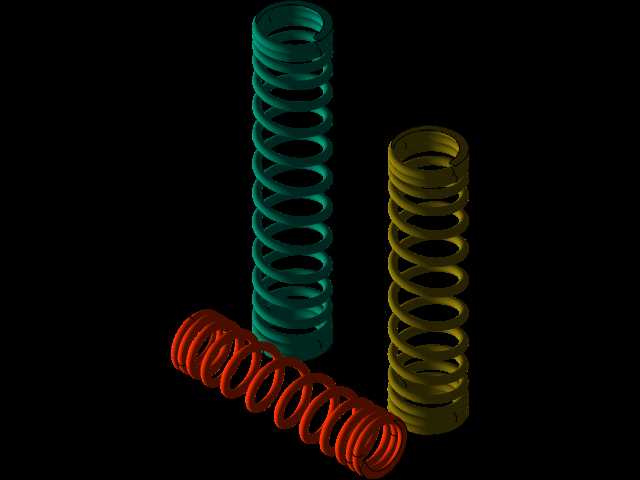

这类变径变节距压缩弹簧，在非标自动化设备的缓冲工位、乘用车悬架的辅助减震段、小型工程机械的振动隔离模块里都有大量应用，和常规等径等节距弹簧不同，它的刚度会随着压缩行程的增加呈现非线性变化，能在小载荷阶段提供较软的弹性反馈，吸收高频微幅振动，当压缩量达到阈值后，刚度快速提升，承担大载荷的冲击缓冲，避免刚性碰撞损伤设备核心部件。设计这类弹簧的时候，首先要匹配安装空间的边界约束，不同安装场景下的弹簧座沉孔深度、导向轴直径直接决定了弹簧的最小端内径、最大端外径以及自由高度，比如图中横置的小刚度弹簧，两端外径更小，中间段外径略大，适配的是狭小空间内的轻载缓冲场景，安装时两端嵌入对应直径的弹簧座定位槽，不需要额外的径向固定结构，就能避免工作过程中出现径向窜动。两款竖置的弹簧，一款整体刚度偏大，节距从一端到另一端渐变，适配的是行程较长、载荷逐步增大的压装工位，压装初始阶段弹簧压缩量小，提供的预紧力刚好能固定待压装工件，避免工件定位偏移，随着压头下行，弹簧压缩量增大，节距较小的段逐渐并圈，刚度陡增，起到硬限位的保护作用，防止压头过行程压坏工件。另一款竖置弹簧的中后段刚度提升速率更平缓，多用于需要连续变刚度支撑的场景，比如检测设备的浮动支撑台，能适配不同重量的被测工件，始终保持稳定的支撑力，不会因为工件重量差异导致支撑台倾斜。建模过程中要重点控制螺旋线的参数过渡，变径段的螺旋半径要和节距变化做匹配，避免相邻簧圈在最大压缩量下出现干涉，同时要预留足够的并圈余量，保证弹簧压并时的应力在材料许用应力范围内，端部的磨平段长度要符合安装要求，保证弹簧承压时端面和安装座完全贴合，不会出现偏载导致的簧圈侧弯。实际选型应用时，还要结合工作环境的温度、腐蚀情况匹配对应的弹簧材料，常规工况下选用碳素弹簧钢丝即可，高温或腐蚀环境则要更换为不锈钢或合金弹簧钢丝，同时要校核弹簧的疲劳寿命，针对高频往复运动的工位，要对簧圈表面做喷丸处理，提升表面压应力，延长使用寿命。
