位移放大柔性机构DACM结构设计

　　在微位移检测、精密驱动这类对传动间隙、摩擦损耗极度敏感的工程场景里，传统刚性铰接的放大机构往往因为装配间隙、运动副磨损带来的回程误差，很难满足微米甚至纳米级的位移传递精度要求，这类场景下柔性放大机构就成了更适配的结构选择，本次涉及的DACM位移放大柔性机构，就是这类柔顺传动结构里的典型构型。从实际应用场景来看，这类结构常配套在MEMS加速度计、微位移传感器、精密定位平台的前端传动环节，比如压电驱动的微定位工作台里，压电陶瓷本身的输出位移通常只有几微米到几十微米，很难直接驱动负载达到工作行程要求，就需要这类无间隙的柔性放大机构把输入的微位移按固定比例放大，同时保证运动过程中没有回程空程，传递的位移精度不会因为传动环节损耗出现偏差。从功能特性上看，这个构型完全依靠自身柔性薄弱区域的弹性变形来实现运动和力的传递，全程没有传统的转动副、移动副这类刚性运动连接，也就不存在装配带来的间隙、长期运行的磨损问题，不需要额外添加润滑结构，运行过程中没有摩擦异响，整体结构可以做到一体化加工成型，不需要后续的零件装配工序，能大幅减少装配带来的形位误差。

　　从设计思路上拆解，这个构型采用对称式的杠杆放大拓扑，底部中间位置是位移输入点，两侧的斜向柔性梁作为一级杠杆的力臂，上部的对称三角构型作为二级放大的传力路径，通过两层杠杆的位移传递比叠加，实现总放大倍数的匹配；设计过程中需要重点核算柔性铰链处的最小壁厚，既要保证铰链位置有足够的柔度，让输入的微小位移能顺利驱动结构产生变形，不会因为刚度过大导致输入力需求超出驱动元件的输出能力，也要保证铰链处的最大应力在材料的疲劳许用应力范围内，避免长期循环变形下出现疲劳断裂，同时还要控制整体结构的刚度匹配，避免放大过程中出现侧向的寄生位移，影响输出位移的直线度。

　　从外形尺寸与安装边界来看，这个结构整体为平面式对称构型，外轮廓为类梯形的对称形态，底部两个端点为固定安装端，安装时需要保证两个固定端面的平面度公差，以及两个安装点的相对位置精度，避免安装时给结构施加预紧应力，导致无输入时就存在初始变形，影响位移传递的零点精度；结构整体厚度根据配套的驱动元件尺寸适配，输入点位于底部中心位置，需要和前端驱动元件的输出端保持同轴，输出端位于上部中心位置，需要和后端的检测或者负载构件刚性连接，安装时要预留足够的变形空间，尤其是上部两个斜向长臂的外侧区域，不能有其他构件干涉结构变形时的外张位移，两侧的三角辅助支撑梁主要用于平衡侧向力，降低非运动方向的寄生位移，设计时通过调整各段梁的长度、厚度比例，可以匹配不同的放大倍数需求，适配不同量程的微位移检测或者驱动场景。

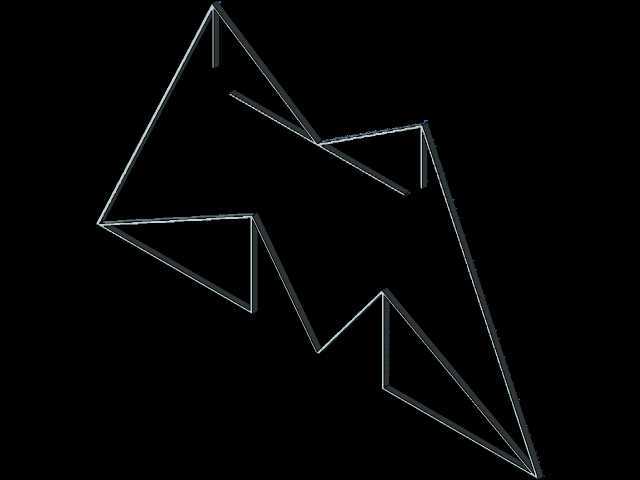

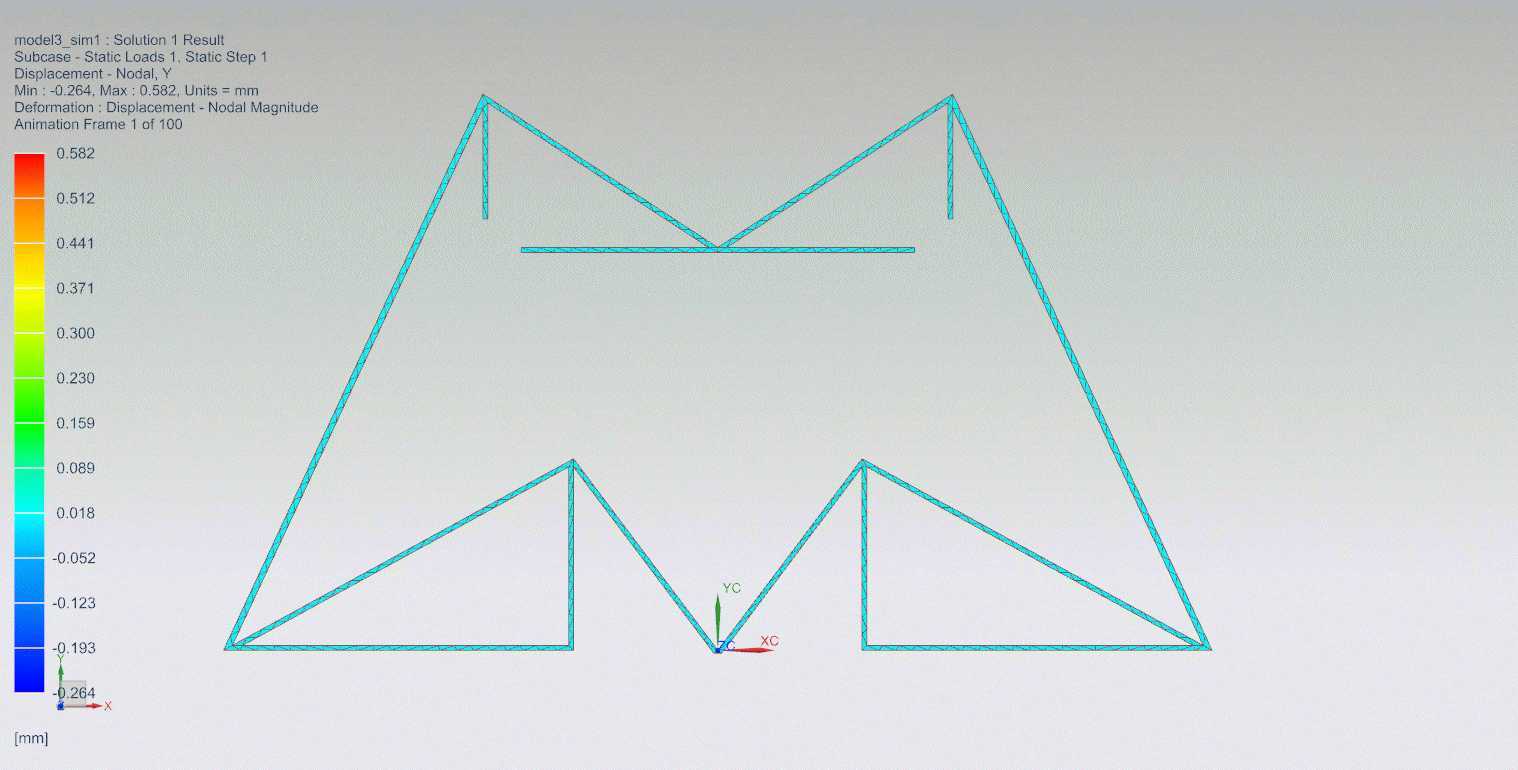

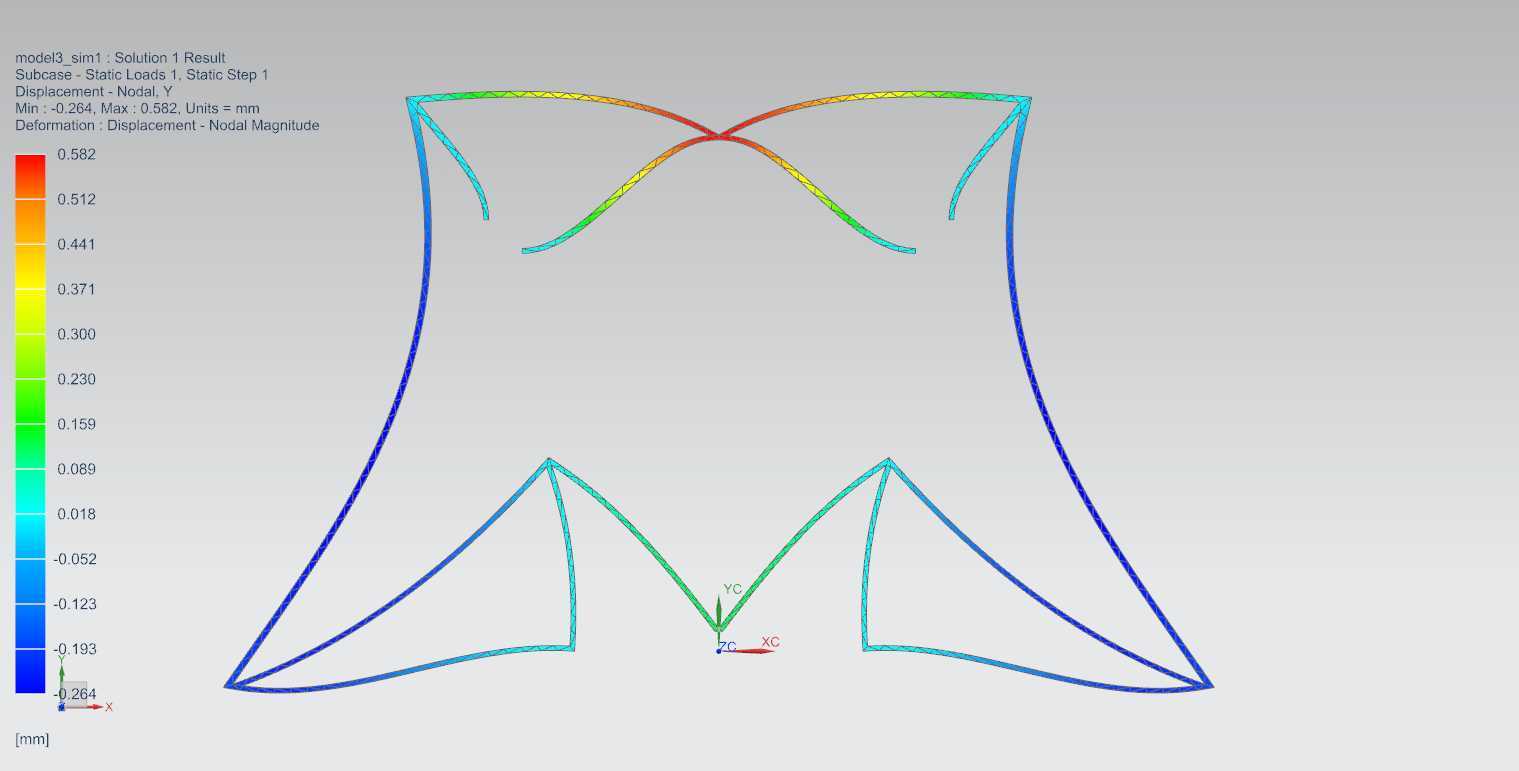

　　在实际建模过程中，这类柔性机构的建模需要重点关注柔性铰链处的圆角过渡，不能出现尖锐的直角棱边，避免应力集中导致的结构失效，仿真分析时需要重点校核输入额定位移时各柔性位置的应力分布，以及输出端的位移线性度，保证在额定行程内放大倍数保持稳定，不会因为结构的几何非线性出现放大倍数漂移的问题。这类一体化的柔性结构通常采用线切割或者光刻工艺加工，加工过程中要保证各柔性梁的厚度一致性，避免因为加工误差导致两侧刚度不对称，出现输出位移偏斜的问题。
