深沟球滚珠轴承三维结构设计

　　作为旋转传动系统里的核心支撑部件，滚珠轴承的应用覆盖了绝大多数需要降低轴系摩擦阻力的工业场景，从小型家电的电机输出轴，到机床主轴、输送线辊筒、汽车传动箱的旋转部位，都能见到这类结构的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数控制在极低水平，减少动力传输过程中的损耗，同时保证轴的旋转精度，避免轴系运转时出现径向或轴向的过量窜动。

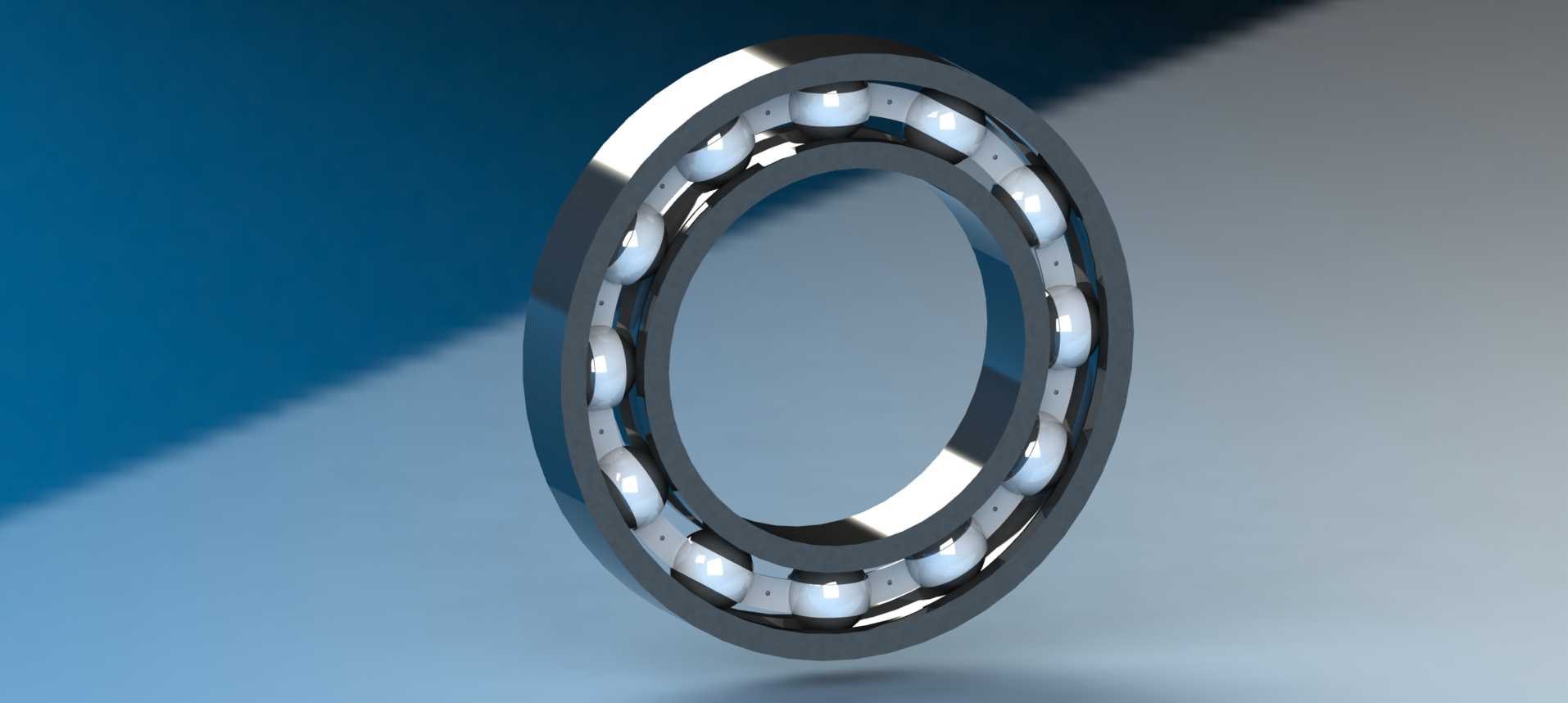

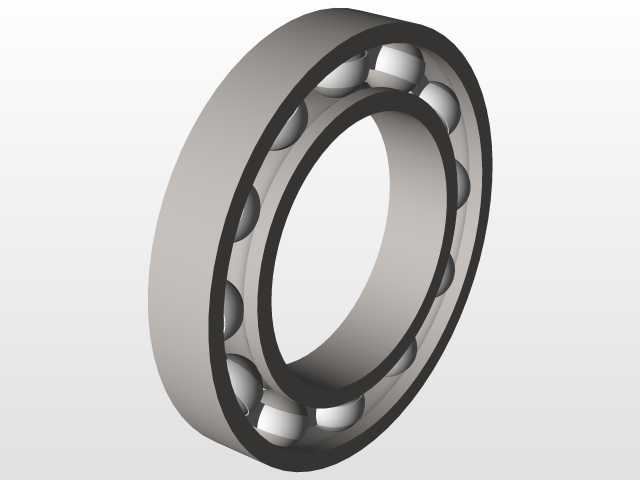

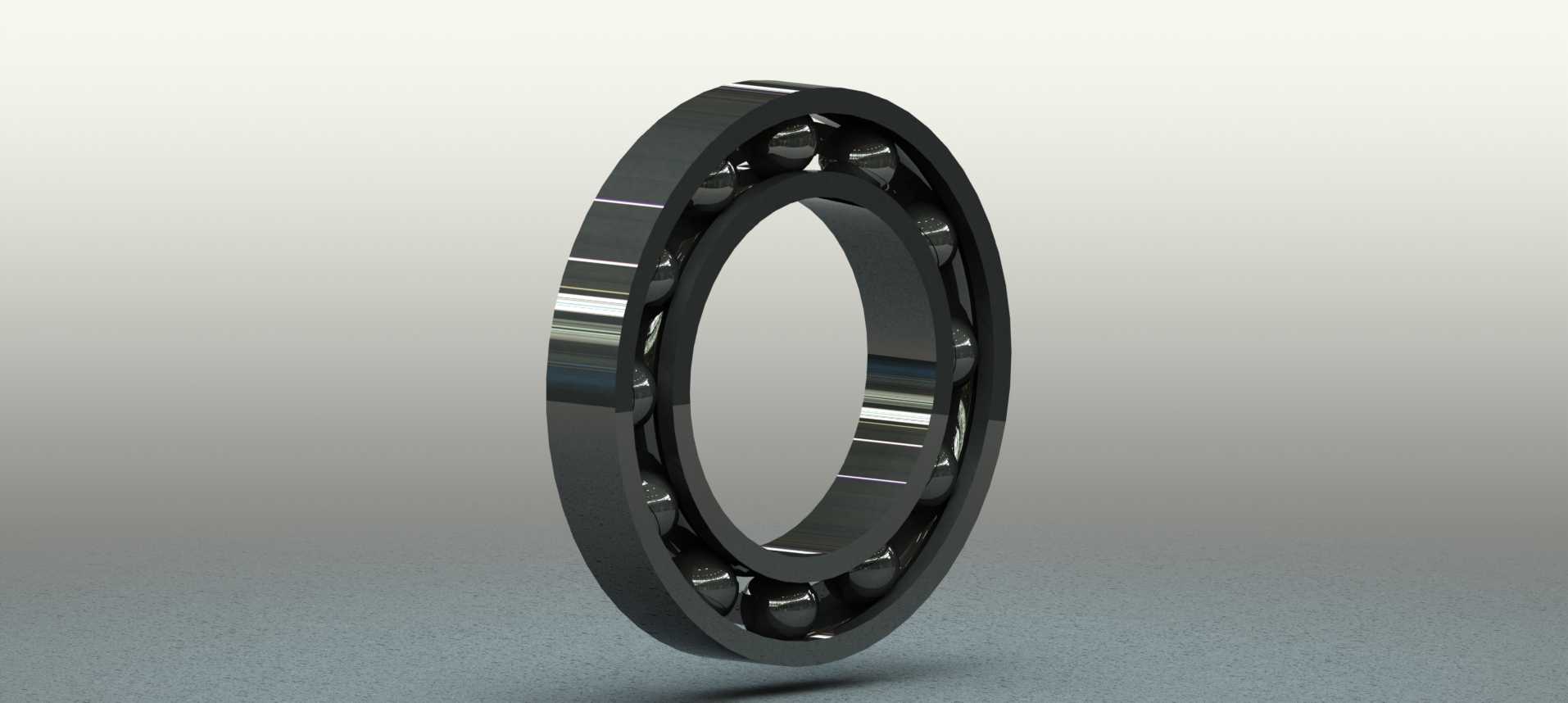

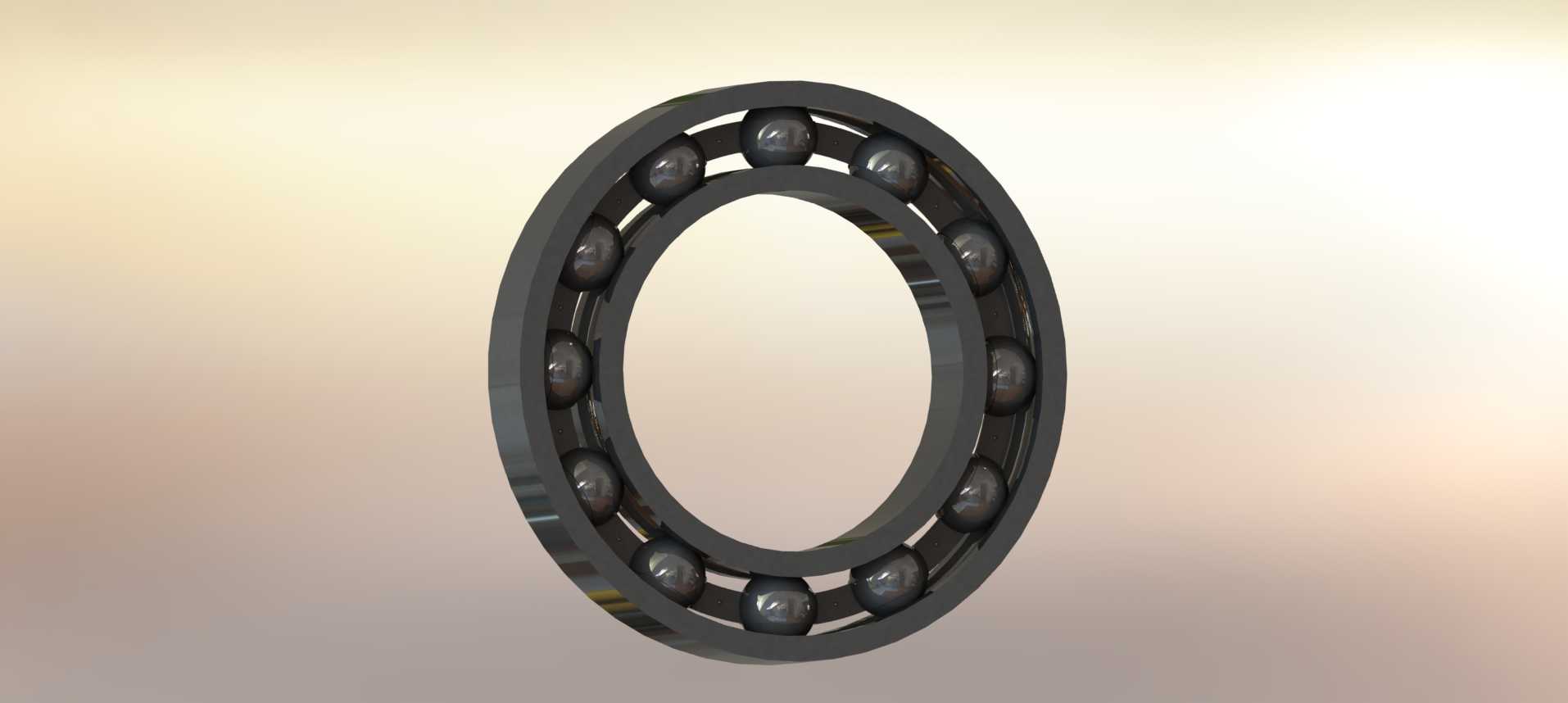

　　这款滚珠轴承采用经典的深沟球结构设计，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与传动轴采用过盈配合安装，随轴同步旋转，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内可以顺畅滚动，同时均匀承受径向载荷。外圈通常与设备的轴承座孔采用过渡或间隙配合，起到固定支撑的作用，内侧同样加工有与内圈对应的弧形滚道，和内圈滚道共同形成钢球的滚动运行空间。保持架采用兜孔结构将每颗钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内均匀分布，保证轴承运转时的载荷均匀性，避免局部钢球受力集中导致的早期磨损。

　　在设计建模过程中，首先需要明确轴承的安装边界尺寸，内圈的内径尺寸要匹配对应传动轴的轴径公差，外圈的外径要适配轴承座的安装孔公差，轴承的整体宽度要符合安装位的轴向空间要求，避免装配时出现干涉。滚道的曲率设计是整个轴承建模的核心，需要结合钢球的直径参数，控制滚道与钢球的接触角，保证轴承在承受纯径向载荷的同时，也可以承受一定量的双向轴向载荷，适配多数既有径向力又有少量轴向力的传动场景。钢球的数量排布需要结合轴承的节圆直径计算，保证相邻钢球之间留有足够的保持架壁厚空间，同时尽可能多排布钢球来提升轴承的整体承载能力。建模时需要注意各零件之间的装配间隙，钢球与内外圈滚道之间要预留合理的工作间隙，保证轴承在热胀冷缩的工作环境下依然可以顺畅运转，不会出现卡滞问题。保持架的兜孔尺寸要略大于钢球直径，既可以约束钢球的位置，又不会阻碍钢球的自由滚动。

　　从实际使用场景来看，这类开式深沟球滚珠轴承适合在清洁、有定期润滑维护的工况下使用，运转过程中需要配合润滑脂或润滑油在滚道与钢球之间形成油膜，进一步降低摩擦磨损，延长使用寿命。建模时还原的各部分尺寸公差与装配关系，可以直接用于设备选型阶段的装配干涉检查，也可以作为初学者练习机械零件建模、装配约束的典型案例，帮助理解滚动轴承的工作原理与结构组成。
