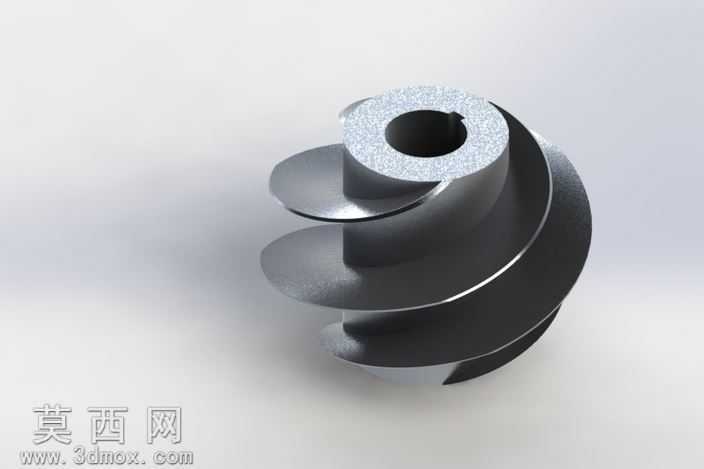

带键槽结构螺旋叶轮三维设计作品

本作品为带键槽结构的螺旋式叶轮三维建模成果，建模过程围绕叶轮的功能需求与装配适配性展开，首先完成基础螺旋叶片的曲面构建，通过螺旋线引导放样生成连续顺滑的叶片曲面，保证叶片型面的流体动力学合理性，叶片与中心轮毂采用一体化布尔运算合并，确保整体结构的连接强度。针对原有下载模型缺少轴连接键槽的问题，在中心轮毂的内孔位置，按照标准平键槽的尺寸规范进行切除特征创建，精准定位键槽的轴向位置与周向角度，保证键槽与传动轴装配时的配合精度，避免传动过程中出现周向打滑的问题。材质渲染阶段，为叶轮主体赋予哑光金属材质，调整金属粗糙度与反射参数，模拟实际机加工金属零件的表面质感，轮毂端面添加磨砂纹理效果，还原端面加工后的粗糙触感，叶片曲面设置轻微的环境反射，凸显曲面的顺滑弧度与螺旋升角的结构特征。结构设计上，螺旋叶片采用等厚设计，从轮毂外缘向外延伸的过程中保持叶片厚度均匀，既满足流体输送过程中的结构强度要求，也兼顾了后续加工制造的工艺可行性，中心轮毂的内孔直径与键槽尺寸匹配常用传动轴规格，可直接适配常规的传动装配场景。建模过程中对叶片的螺旋导程、轮毂直径、键槽深度等关键参数进行参数化设置，方便后续根据不同的工况需求调整尺寸参数，无需重新构建基础特征即可完成模型的迭代修改。渲染阶段采用柔和的影棚光源布置，主光源从斜上方照射凸显叶片的层叠结构，辅助光源补光消除结构暗部的死黑区域，清晰展现键槽的位置、轮廓以及叶片与轮毂的过渡圆角结构，整体模型无破面、无重叠特征，所有几何特征完整可编辑，可直接用于后续的工程图生成、装配仿真或者3D打印加工使用，键槽的添加完全符合机械传动的装配规范，解决了原有模型无法直接与传动轴配合安装的问题，让模型具备实际工程应用的基础条件。
