齿轮齿条式往复匀速直线运动机构

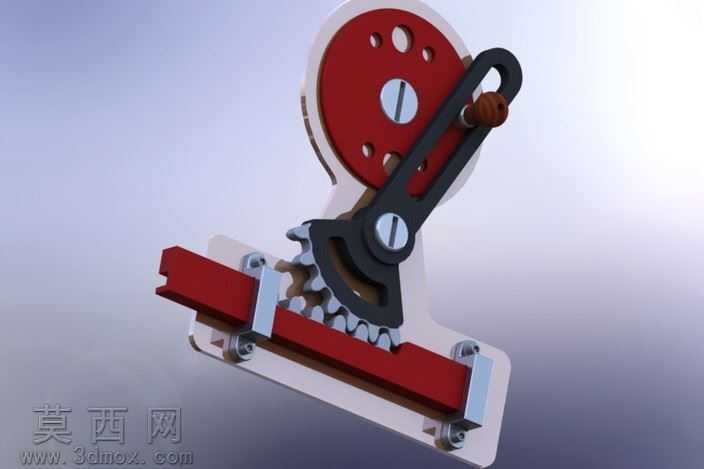

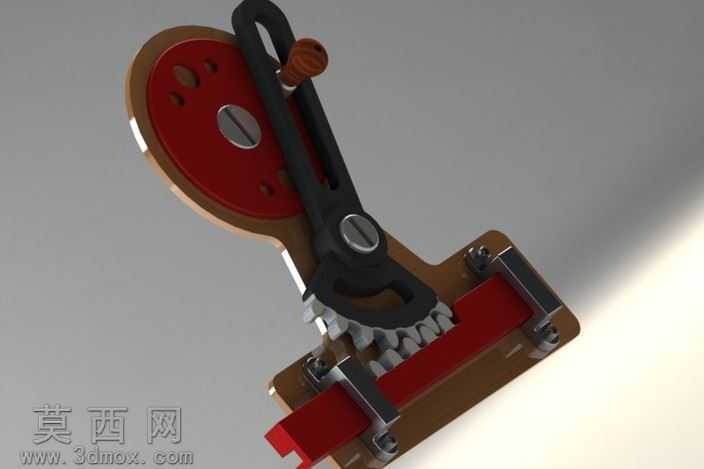

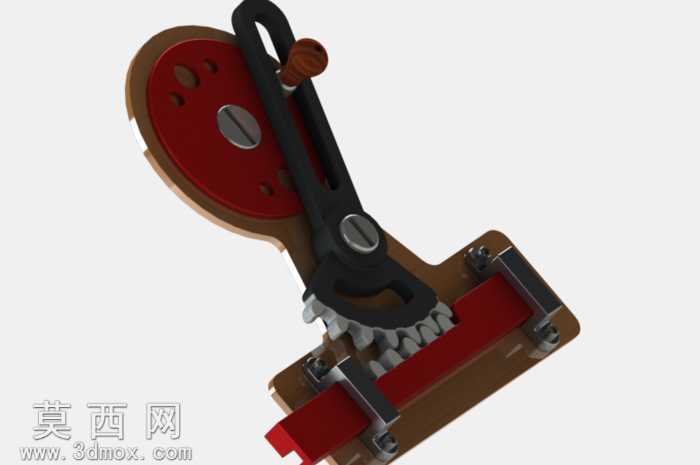

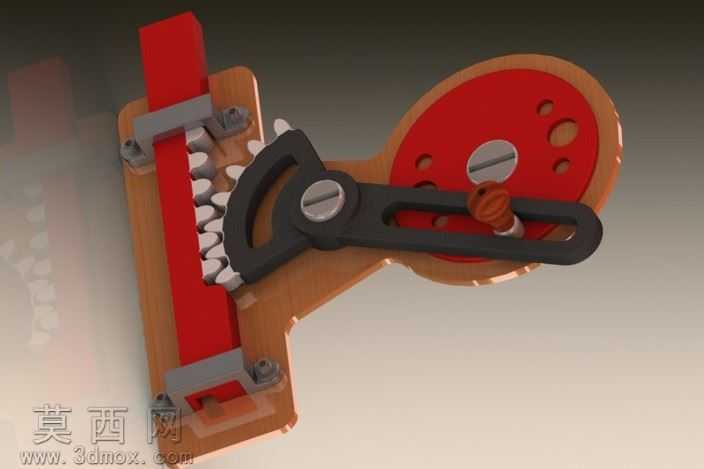

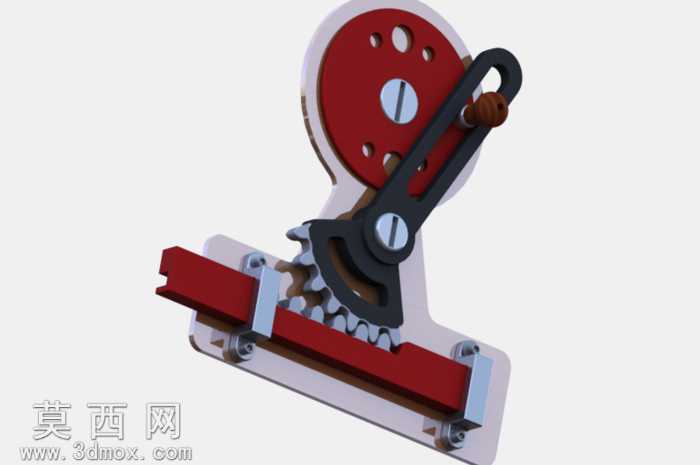

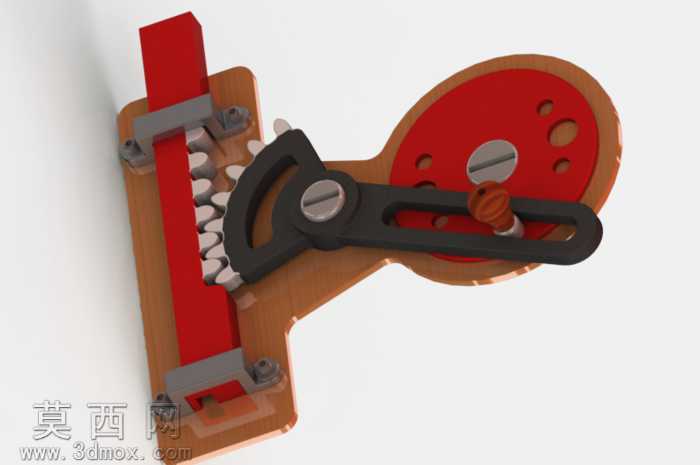

本作品为实现旋转运动向匀速往复直线运动转换的机械传动机构三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处装配结构都做了精准的尺寸约束，确保各运动部件之间无干涉、传动路径顺畅。模型搭建阶段，首先完成核心传动副的参数化建模：针对带扇形齿的摆臂构件，精准绘制齿廓渐开线曲线，保证齿形参数与下方齿条的模数、压力角完全匹配，确保啮合传动过程平稳无卡滞；上部的主动转盘采用减重孔设计，在保证结构强度的前提下降低转动惯量，转盘与摆臂之间通过铰接销轴连接，铰接处预留了合理的转动间隙，模拟真实工况下的轴孔配合状态。下方的直线导轨部分采用分体式压块固定结构，导轨与安装基座之间通过螺栓紧固件定位，齿条与滑动座刚性连接，可沿着导轨方向做精准的直线往复运动。材质渲染阶段，针对不同构件的功能属性匹配对应材质：转盘、摆臂、齿条等金属传动件采用哑光钢材材质，调整金属粗糙度与反射参数还原真实机加工零件的质感；导轨压块、铰接销轴等紧固件采用亮面镀铬材质，突出标准件的外观特征；安装基座采用浅灰色工程塑料材质，区分不同功能模块的视觉层次；铰接处的防滑旋钮采用棕红色胶木材质，还原手动调节构件的真实触感。结构设计上，该机构通过转盘的连续圆周转动，带动铰接摆臂做往复摆动，摆臂端部的扇形齿轮与齿条啮合，将摆动动作转换为齿条的直线运动，通过齿形轮廓的特殊修型设计，保证齿条在往复行程内保持匀速运动状态，避免了传统曲柄滑块机构存在的急回特性缺陷，可应用于需要平稳匀速直线往复动作的自动化工位。建模过程中对所有运动副添加了合理的装配约束，可直接用于运动仿真验证，直观展示机构的动作原理与传动过程，各零件的建模特征完整保留，可直接导出工程图用于实际加工生产。
