单筒双横臂车辆悬架结构设计

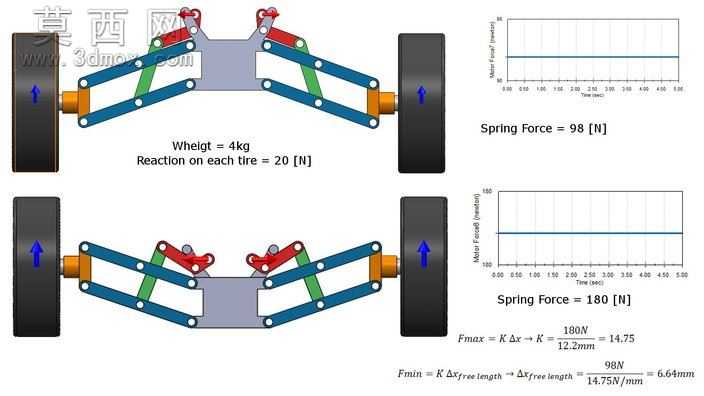

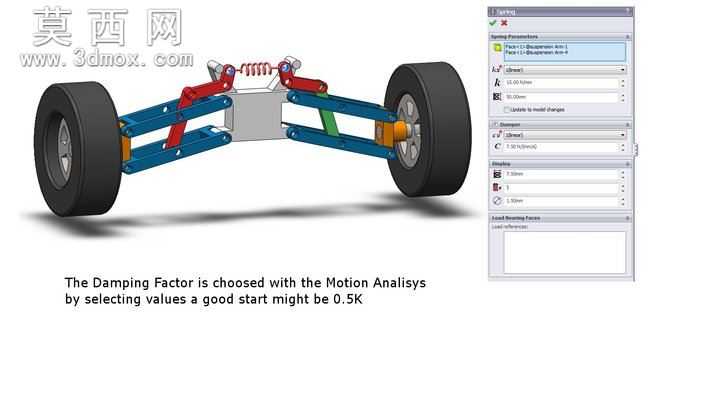

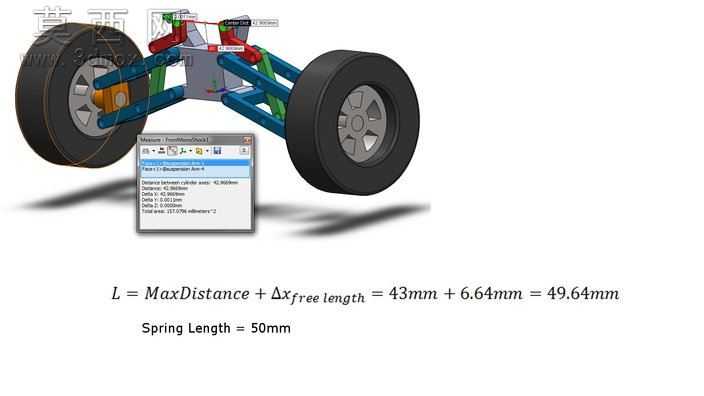

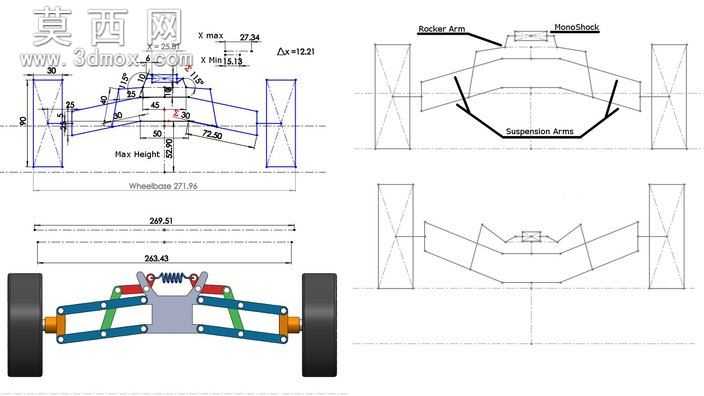

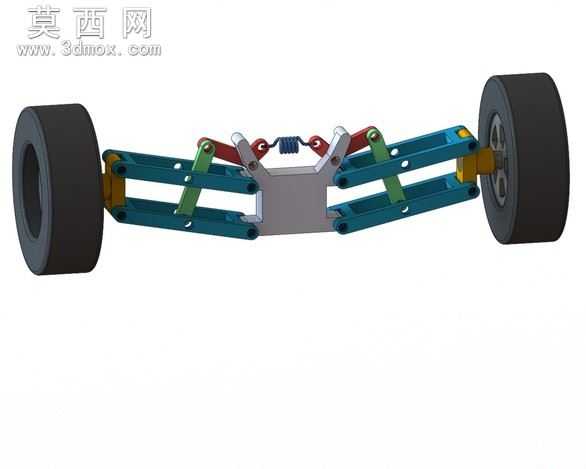

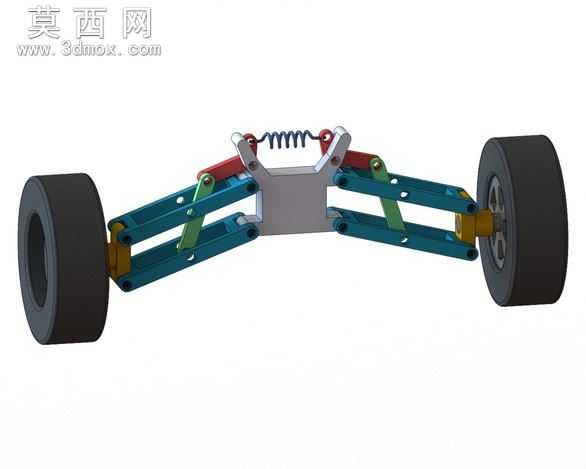

本模型为单筒双横臂式车辆悬架结构，采用三维参数化建模方式完成整体搭建，完整还原了双横臂悬架的核心机械结构与运动逻辑。建模过程中先完成核心承载桥体的基体构建，确定两侧轮距与安装基准面，再依次搭建上下两层横臂构件，横臂采用镂空式轻量化结构设计，通过铰接副与中央桥体、转向节部件完成装配，保证车轮跳动时的定位参数变化符合设计预期。模型中完整还原了单筒式减震组件的结构，包含螺旋弹簧与阻尼器的装配关系，弹簧上端与桥体上方的安装支座铰接，下端与下横臂的承载点位连接，可准确传递行驶过程中的冲击载荷，同时阻尼器与弹簧同轴布置，匹配单筒结构的布局特点，能够清晰展示减震系统的工作行程与受力路径。两侧车轮组件包含轮胎、轮毂与转向连接结构，轮胎采用橡胶材质的视觉渲染效果，轮毂还原了实车的安装孔位与连接法兰结构，转向节与横臂末端通过球铰结构连接，可实现转向动作与车轮跳动的复合运动。建模过程中对所有铰接点位的配合间隙做了合理简化，既保证结构展示的清晰度，也能通过运动仿真功能验证悬架跳动过程中各部件的运动干涉情况，所有金属构件采用金属质感的材质渲染，不同功能部件通过差异化配色区分，如横臂主体采用蓝绿色金属漆、连接铰点采用黄铜色材质、弹簧与减震部件采用红黑配色，能够直观区分不同组件的功能属性。设计过程中围绕悬架的K&C特性做了结构匹配，上下横臂的长度比例、安装点位置均参考常规乘用车辆的悬架参数设定，弹簧刚度与阻尼器的安装角度经过初步校核，可满足基础的运动学分析需求，整体结构完整覆盖了双横臂悬架的核心组成部分，可用于底盘结构教学、悬架原理展示以及相关设计方案的参考验证。
