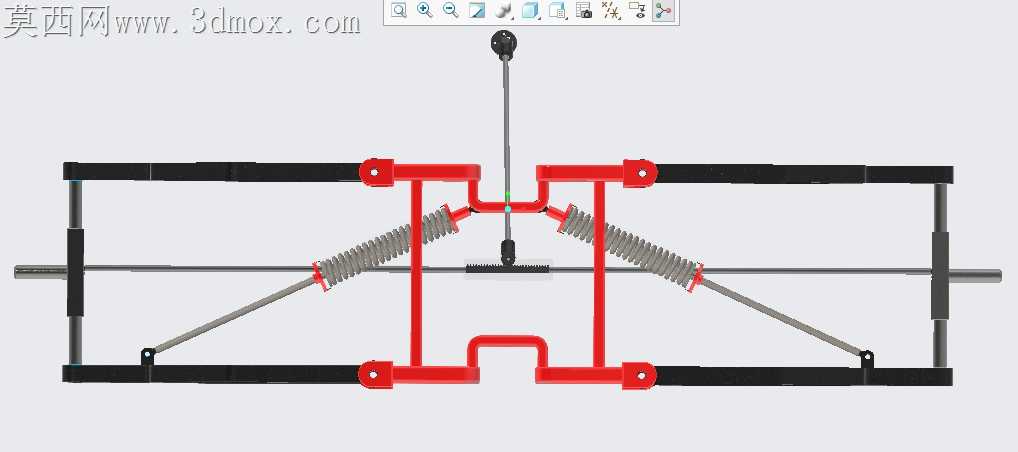

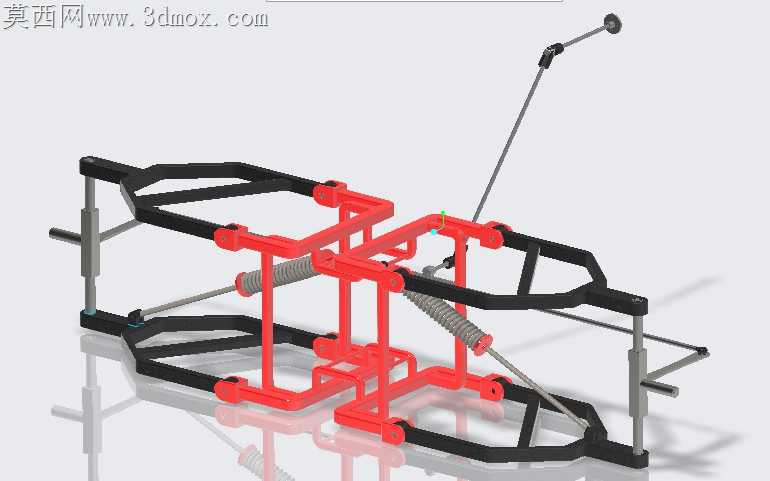

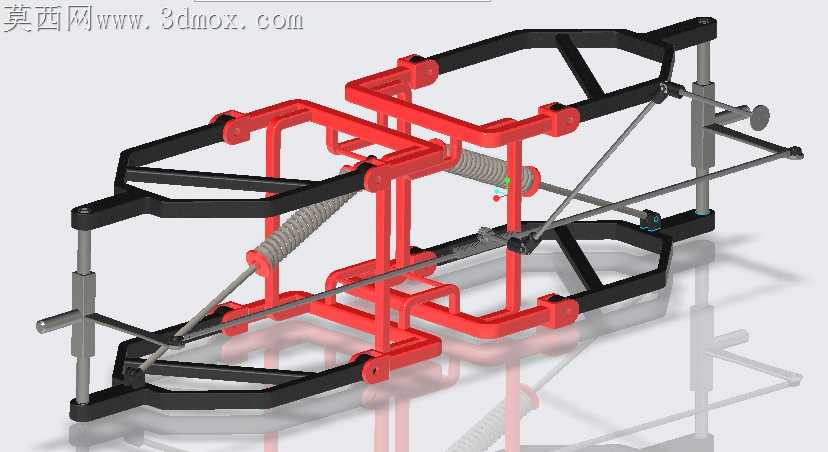

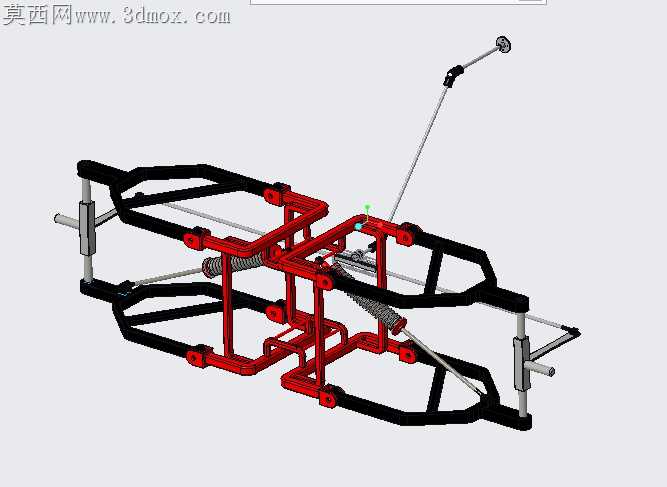

带转向功能的横臂悬架系统结构设计

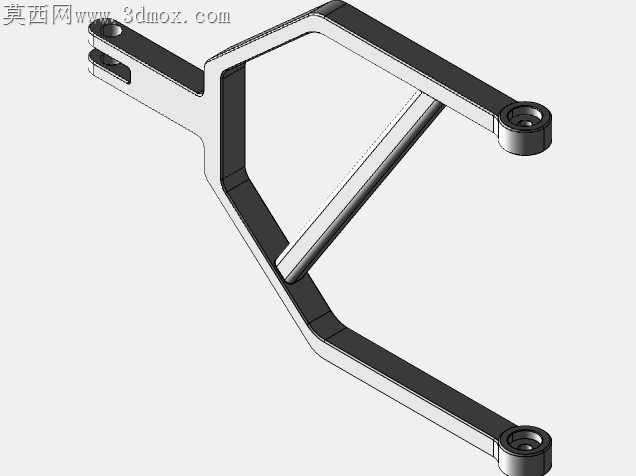

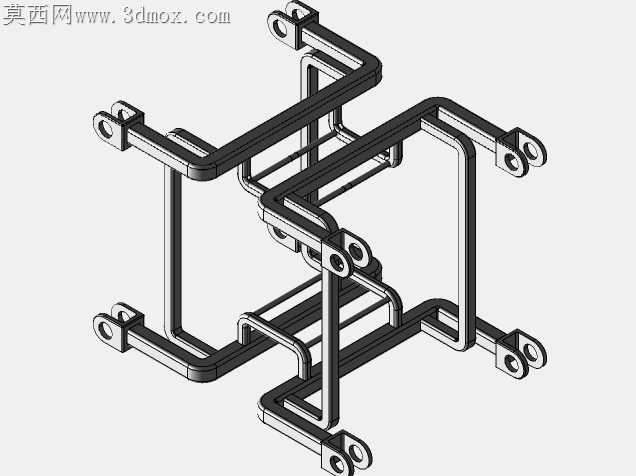

铝铝酸盐材质的轻量化特性，让这套横臂悬架在减重目标上有了天然优势，但加工环节的形变隐患始终是落地前绕不开的问题。摆臂与车架连接的铰接座位置，壁厚差控制在1.2mm以内，常规铣削走刀如果按等参数路径加工，薄壁侧会因为切削应力集中出现0.08mm左右的翘曲，直接导致后续铰接销轴装配时出现卡滞，甚至影响转向拉杆的线性动作。实际做工艺适配时，铰接座的安装面采用分层递减吃刀量的走刀策略，最后0.2mm余量换用高光刀低速进给，配合专用的仿形治具压住摆臂的镂空框架部位，避免加工过程中框架受力产生弹性形变，加工完成后静置24小时再做尺寸复检，能把铰接孔的同轴度误差控制在0.03mm以内，满足装配后的转动顺滑度要求。减震器的安装支座是整个结构里受力最复杂的部位，不仅要承载垂直方向的冲击载荷，还要承受转向时带来的侧向分力，支座与摆臂主体的连接位置没有采用一体化打印的结构，反而设计了可拆卸的嵌装结构，一方面是方便后续根据不同载荷需求更换不同刚度的减震组件，另一方面也避免了一体化结构在应力集中位置出现断裂隐患，嵌装面的配合公差选了H7/g6的间隙配合，装配时涂少量厌氧胶固定，既保证连接强度，也不会出现拆卸维护时的粘连问题。转向拉杆的球头连接位置，特意预留了0.5mm的调节余量，摆臂框架上的长条形安装槽不是随意设计的结构，是为了适配不同轮距需求时的拉杆长度微调，槽边的刻度标记能让装配时快速定位到标准安装位置，不用反复测量尺寸。框架上的镂空结构不是单纯为了减重，每一处镂空的边缘都做了R2的圆角过渡，避免应力集中导致的疲劳断裂，同时镂空的位置刚好避开了所有受力传力路径，不会因为材料去除影响整体结构刚度。轮轴连接座的位置做了沉孔设计，固定螺栓安装后端面完全沉入座体内部，不会在转向过程中与周边的摆臂结构产生运动干涉，沉孔的深度刚好覆盖螺栓头的厚度，多余的空间留作装配时的误差补偿，哪怕螺栓长度有微小的公差波动，也不会出现螺栓顶死影响轮轴转动的问题。整套结构的连接销轴都采用了统一的直径规格，减少装配时的零件分拣难度，销轴端部的卡簧槽位置做了倒角处理，安装卡簧时不用刻意对准就能顺利滑入槽位，降低一线装配的操作难度。
