带流动仿真分析的直通式手动球阀结构

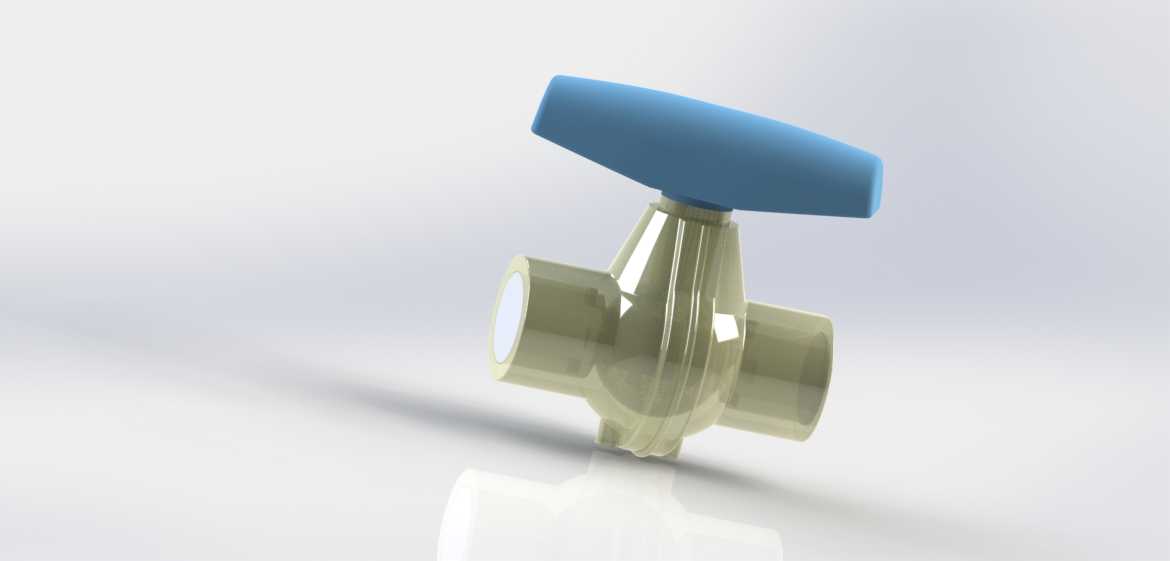

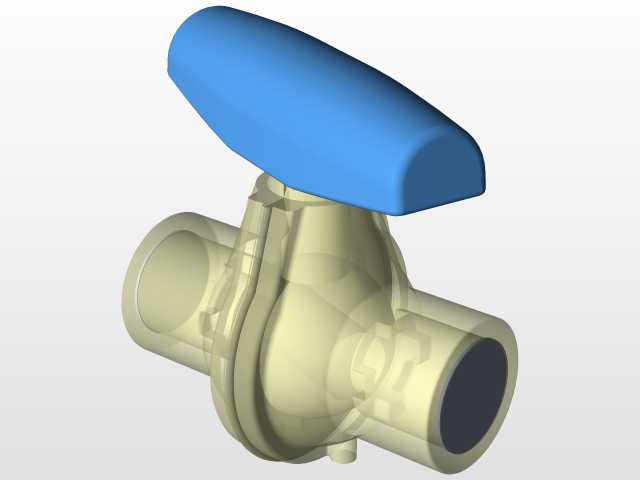

　　这款手动直通球阀的三维结构，核心面向民用给排水、小型化工支路、暖通循环水等中小通径管路的通断控制场景，建模过程同步完成了内部流场的仿真验证，能直观呈现阀门全开状态下的介质流速分布与流线走向，为后续的流阻优化、密封结构调整提供可视化参考。从实际使用需求出发，设计时优先考虑了手动操作的便捷性，顶部采用扁平式加长手柄，握持施力时无需过大操作力矩，手柄与阀杆的连接采用扁方定位结构，装配时可快速对准开关限位，避免长期使用后出现手柄打滑、开关位置错位的问题。阀体采用透明化建模处理，能清晰看到内部球形阀芯、密封阀座、介质流道的相对位置关系，两端为标准内螺纹连接接口，安装边界与同通径的常规螺纹球阀完全匹配，可直接替换现有管路中的同规格阀门，

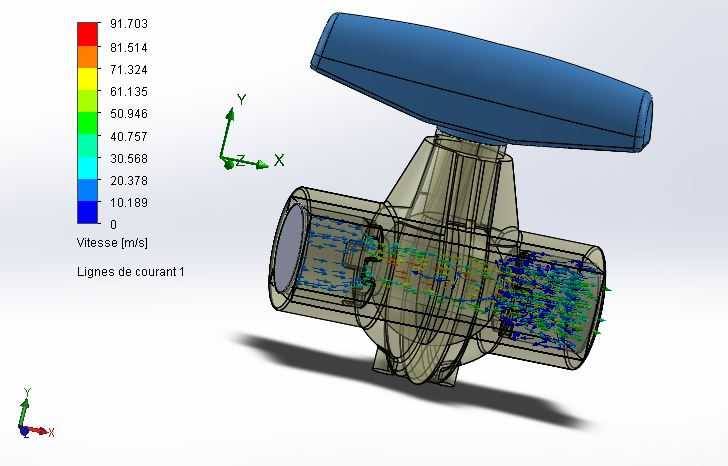

　　无需额外改动管路布局。流场仿真结果显示，阀门全开状态下介质从一端接口进入后，沿阀芯通孔平顺流向出口，仅在阀芯与阀座的配合间隙处存在局部流速波动，整体流阻处于较低水平，不会造成明显的管路压力损失，适合对介质输送效率有一定要求的循环管路场景。结构设计上，阀杆与阀体之间设置了多级密封槽，可根据输送介质的特性选配不同材质的密封圈，无论是清水、弱腐蚀性流体还是常温气体介质，都能满足密封要求，避免出现阀杆处的外泄漏问题。整体外形紧凑，手柄旋转90度即可完成全开全关的切换，操作行程短，适合安装空间局促、需要频繁开关管路的工位，建模时对所有配合面都做了公差预留，可直接导出工程图用于加工试制，也可作为管路系统集成时的占位模型，用于检查管路装配时的操作空间是否充足，避免后期安装时出现手柄与周边管路、设备干涉的问题。
