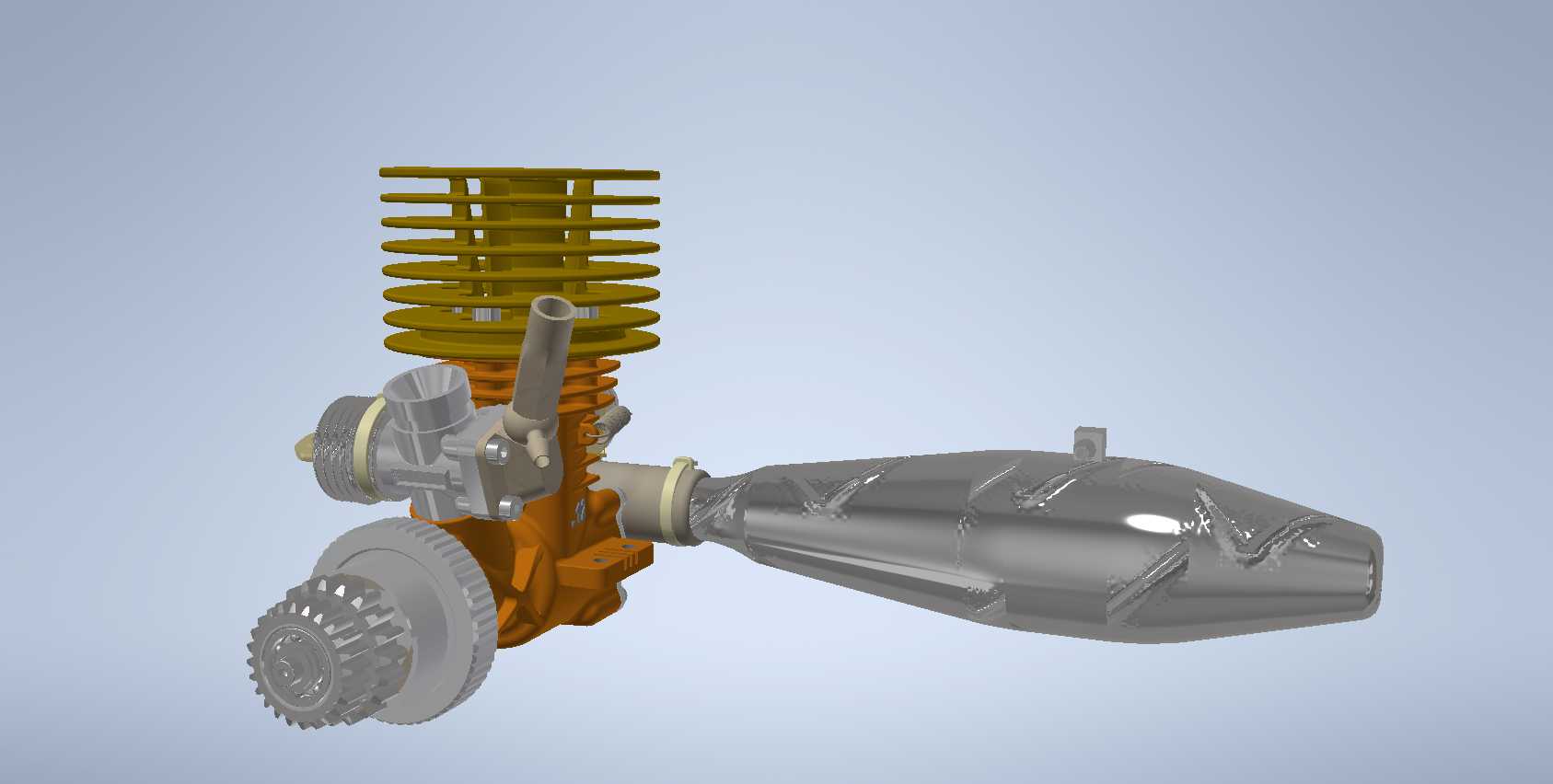

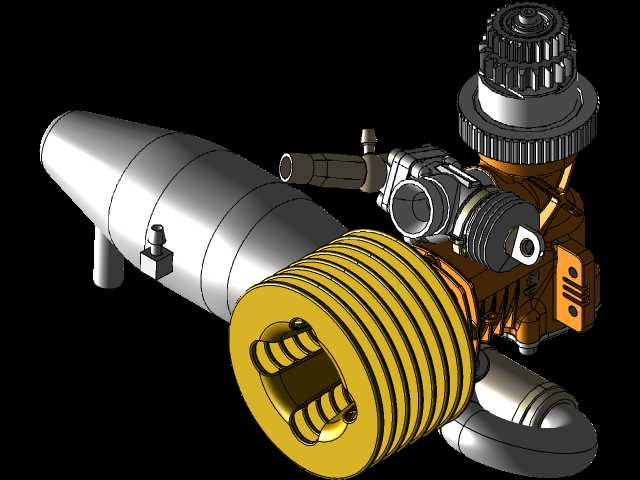

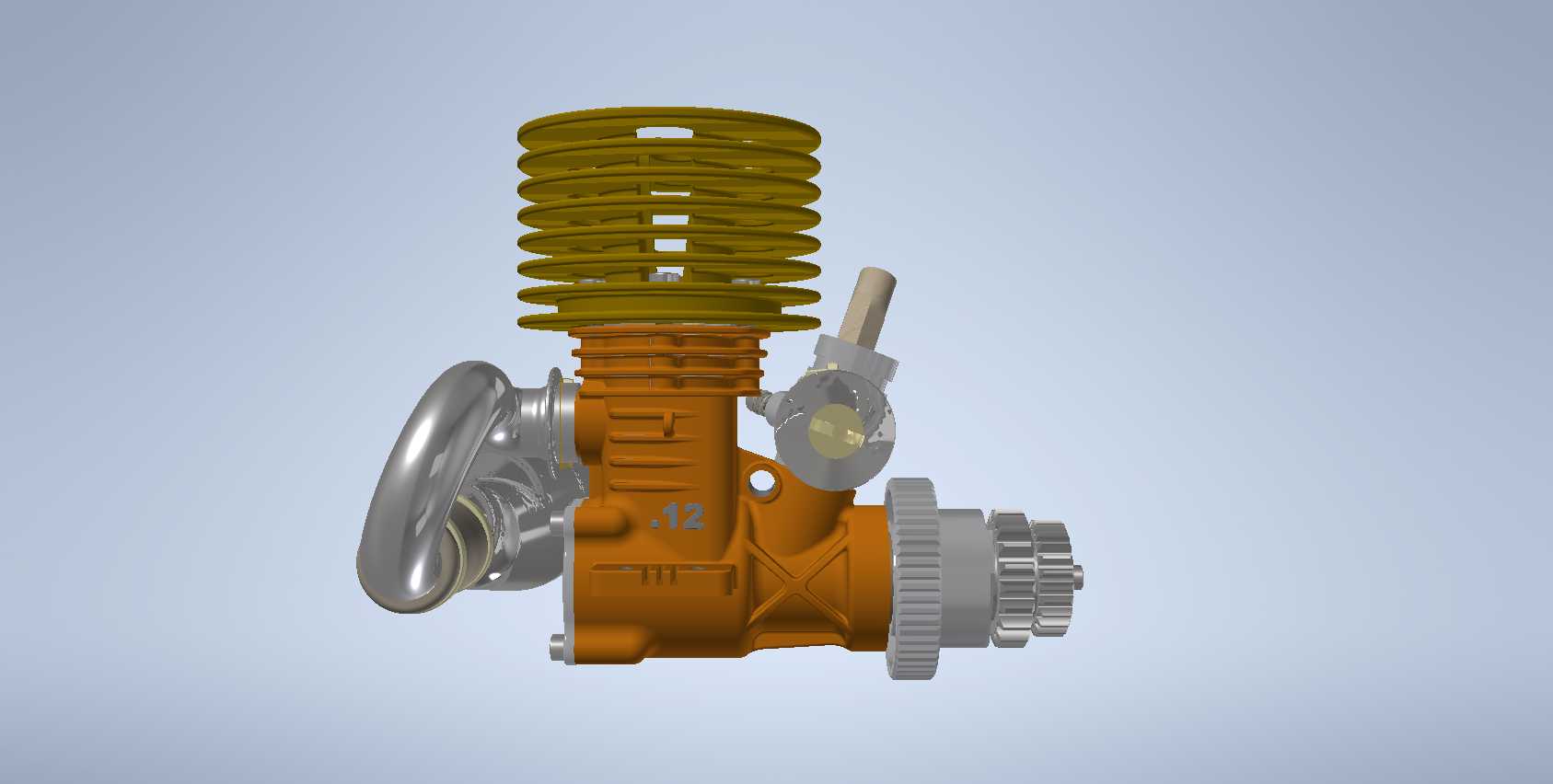

MKII小型内燃动力总成带排气系统结构

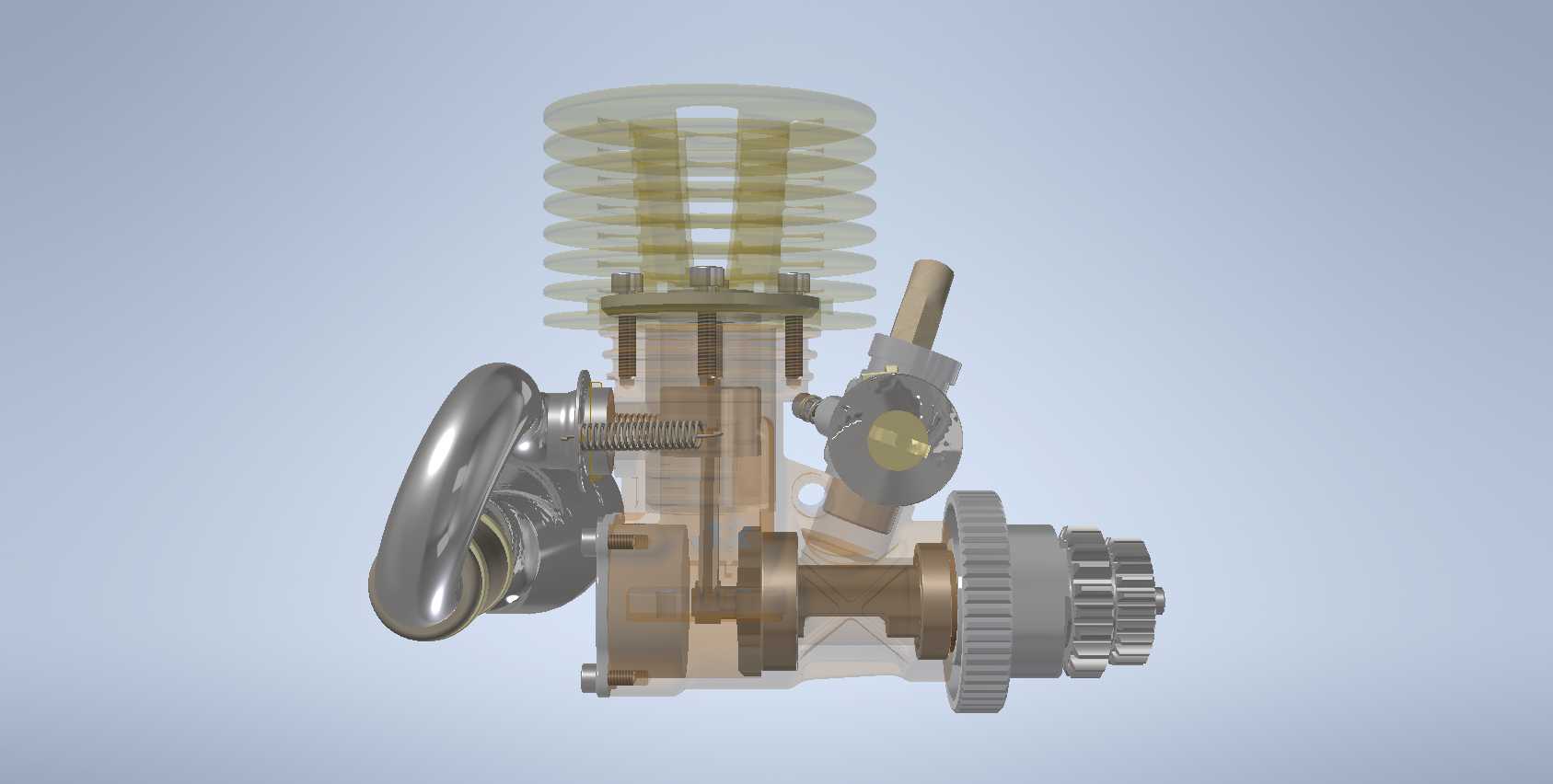

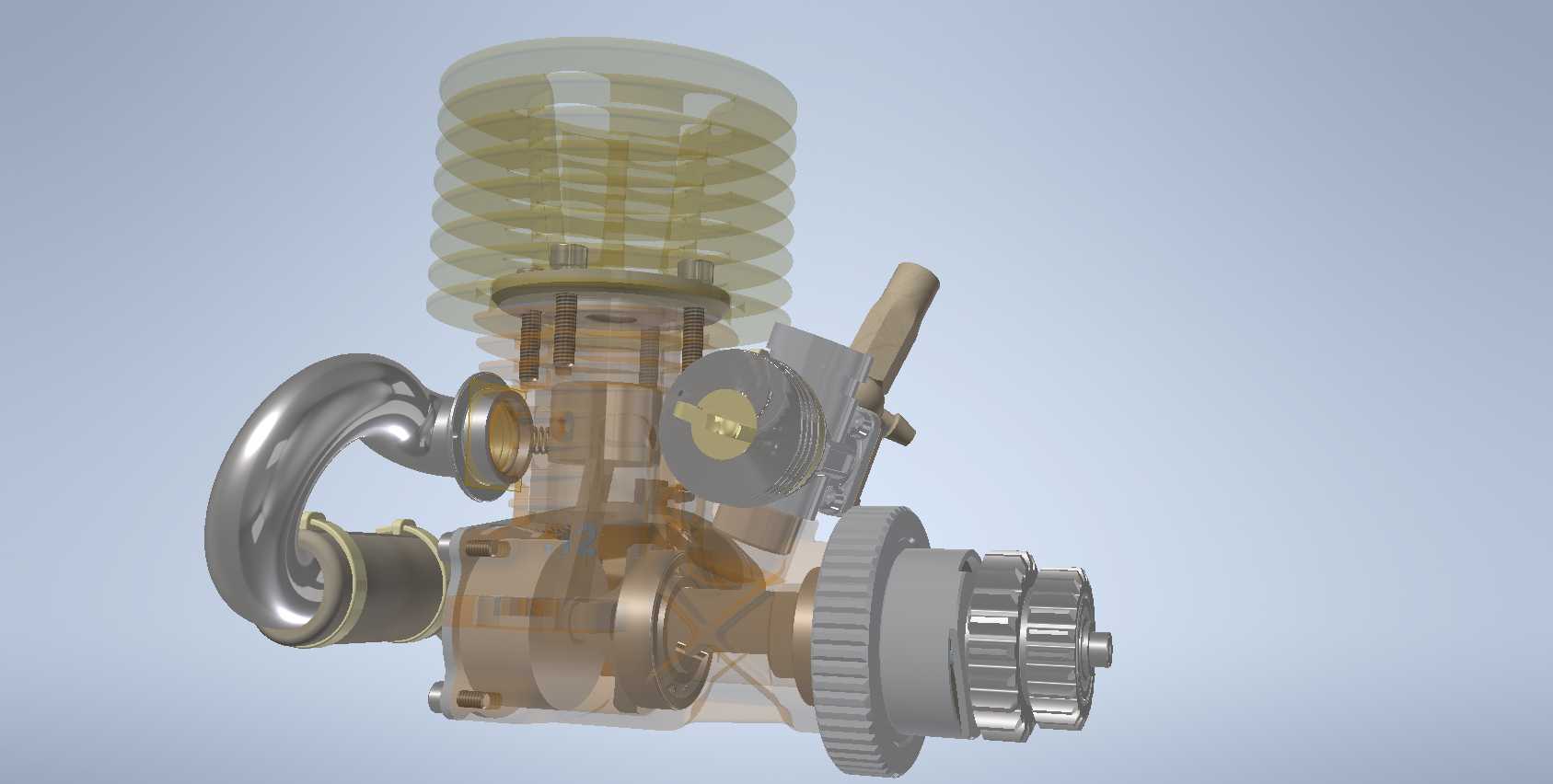

　　这套动力结构主要面向小型航模、小型竞速模型载具的动力配套场景，也可作为小型通用动力单元用于便携作业设备的动力选型参考，整套结构覆盖了从动力输出到废气排出的完整动力链路，所有运动部件均按照实际工作逻辑做了装配约束，可直接用于运动仿真验证，校核部件运动过程中的干涉风险。从设计逻辑来看，整套结构优先保证动力传递路径的同轴度，气缸散热鳍片采用等间距环形排布，在有限的气缸外形尺寸下最大化散热接触面积，适配小型内燃机高转速工况下的散热需求，避免持续高负荷运行下的热衰减问题。曲轴连杆机构的装配公差控制在小尺寸动力单元的合理区间，既保证运动过程的顺滑度，也避免间隙过大导致的气密性不足问题，气缸顶部的燃烧室结构做了简化适配，

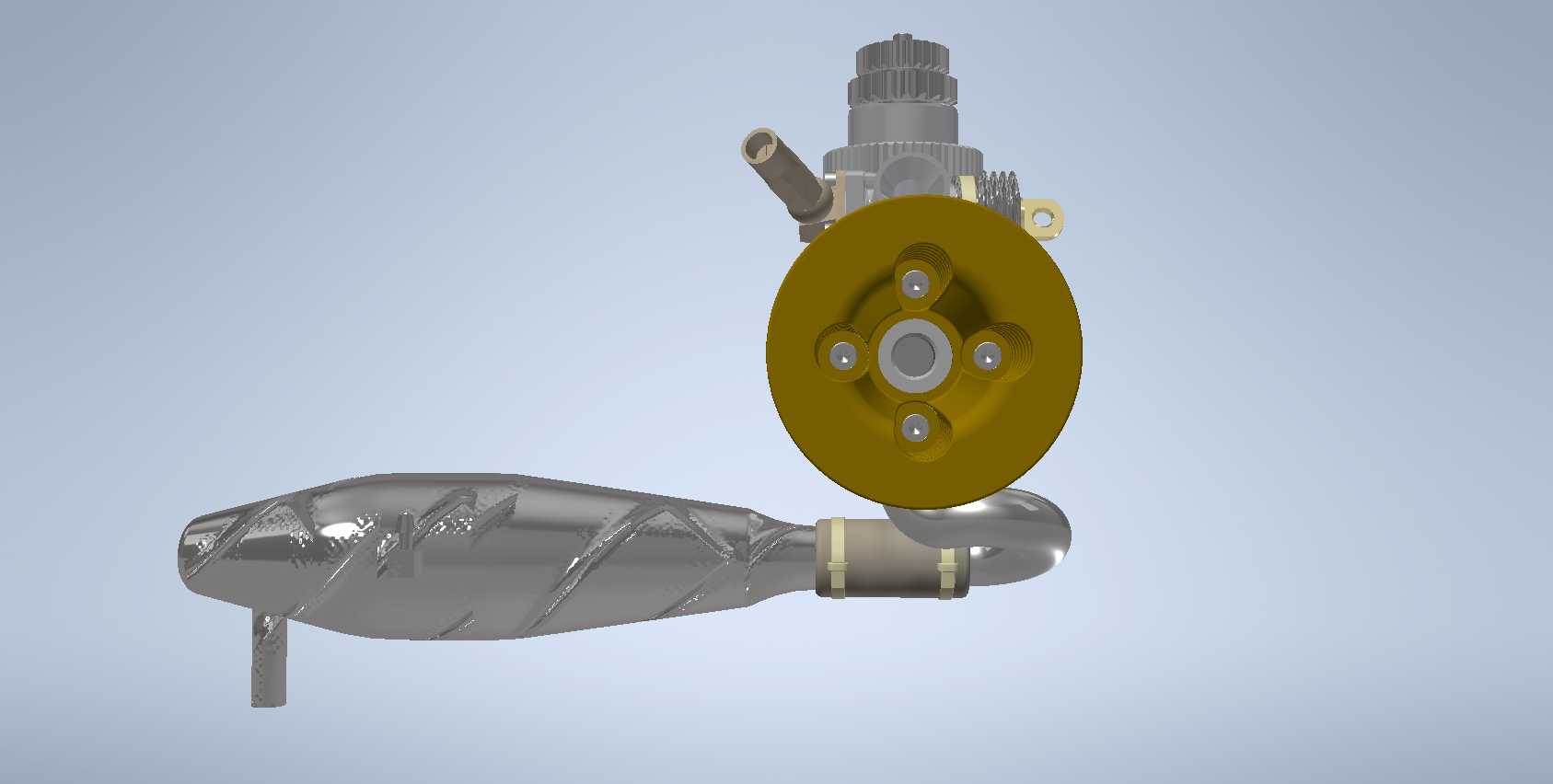

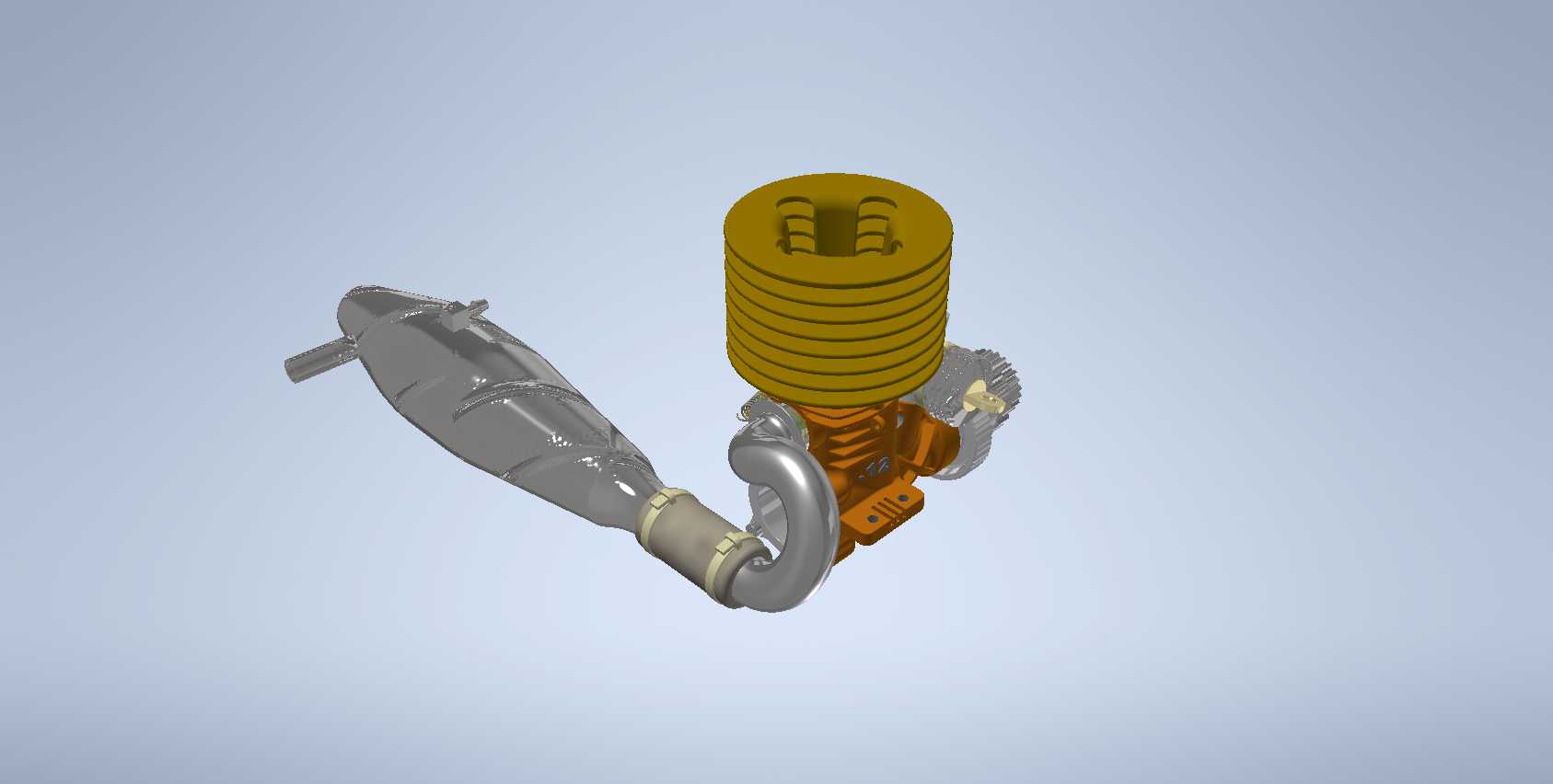

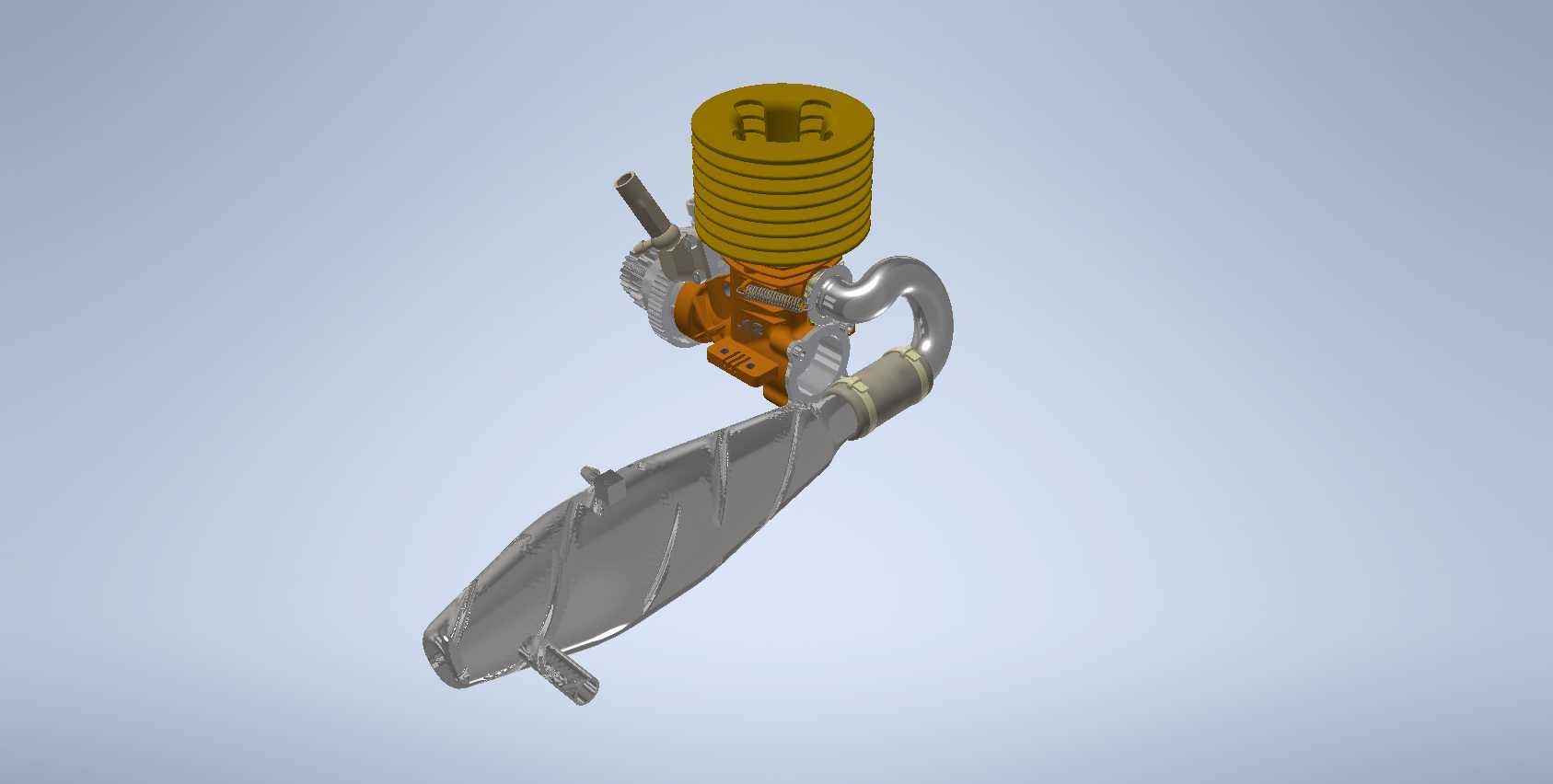

　　匹配模型类动力单元的实际工作需求，不需要还原全尺寸内燃机的复杂配气结构，在保证功能完整性的前提下降低了加工与装配难度。配套的排气系统采用弯管衔接消音腔体的结构，排气弯管与气缸排气口的对接面做了贴合密封设计，避免废气泄漏导致的动力损失，长条形消音腔体顺着动力单元的侧方延伸布置，充分利用安装空间，不会额外增加动力单元的横向安装尺寸，腔体内部的导流结构可在模型仿真中验证排气回压对动力输出的影响，帮助设计人员调整排气路径的角度与腔体容积，匹配不同排量的动力输出需求。安装边界方面，整套动力总成的固定点位集中在曲轴箱侧方的安装耳位，安装孔位的间距按照小型模型载具的通用安装标准设置，可直接适配多数现有模型的安装机架，不需要额外做转接支架设计，

　　排气尾段的固定点位与曲轴箱的安装点位处于同一安装基准面，装配时可一次性完成对齐，减少装配调整的工作量。动力输出轴从曲轴箱侧方伸出，轴径尺寸匹配常用的模型传动连接件规格，可直接对接离合器、传动齿轮等后续传动部件，不需要额外做轴径适配加工。在实际选型参考中，设计人员可直接基于该结构调整气缸排量、散热鳍片数量、排气腔体容积等参数，快速衍生出适配不同功率需求的小型动力单元，也可通过运动仿真验证不同转速下的部件运动行程，确认活塞在上止点、下止点位置时与气缸盖、曲轴箱的间隙是否合理，避免实际运行中出现撞缸、运动卡滞等问题。整套结构的部件拆分逻辑符合实际装配流程，从气缸组件、曲轴连杆组件到排气组件的装配顺序清晰，可直接用于生成装配工艺指导文件，也可作为小排量内燃机结构教学的演示模型，帮助初学者理解小型内燃机的完整工作链路与部件配合逻辑。
