五阶螺旋齿轮传动齿轮箱结构设计

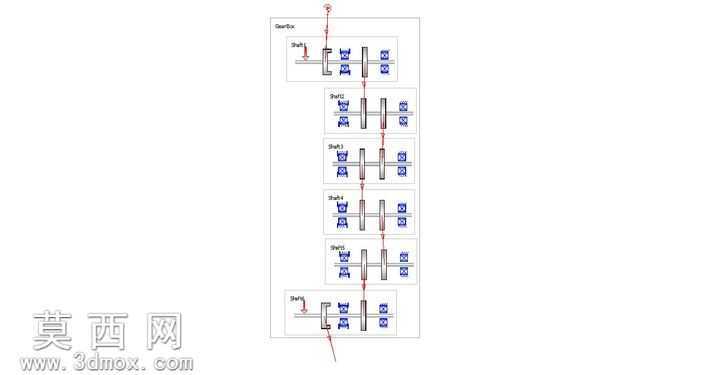

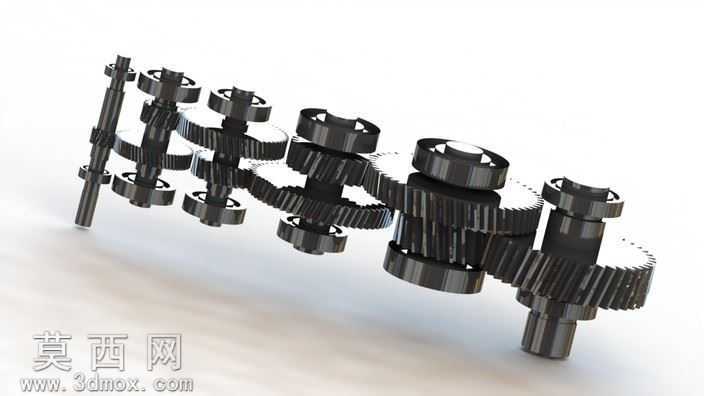

本作品为五阶螺旋齿轮传动齿轮箱的三维设计成果，建模过程严格遵循机械传动设计规范，在三维建模环境中完成全部零件的参数化构建与整体装配。首先针对各级传动的传动比需求，完成每一组螺旋齿轮的参数计算，确定模数、齿数、螺旋角、齿宽等核心参数，确保各级传动的转速匹配与扭矩传递效率符合设计预期。建模阶段对每根传动轴进行精准定位，按照传动顺序依次排布五级齿轮组，保证齿轮啮合的侧隙、中心距完全符合机械设计标准，避免出现传动干涉或啮合错位的问题。材质设置上，针对齿轮与传动轴的应用场景，赋予其合金结构钢的材质属性，还原金属零件的表面质感，渲染过程中采用柔和的工业产品布光方案，清晰展现每一级齿轮的齿形结构、轴段的阶梯特征以及齿轮与轴的装配关系，直观呈现五级传动的动力传递路径。结构设计上，各级齿轮依次啮合实现五级减速传动，螺旋齿轮的选用可有效提升传动平稳性，降低传动过程中的噪音与冲击，每根轴上的齿轮通过合理的轴向定位结构固定，确保动力传递过程中零件不会发生轴向窜动。整体装配完成后进行了干涉检查，验证所有零件在装配状态下无运动干涉，齿轮啮合区域的接触状态符合设计要求，可直观演示动力从输入轴输入后，经过五级螺旋齿轮组逐级传递，最终从输出轴输出的完整传动过程，清晰展现多阶齿轮传动的布局逻辑与结构特点，为同类多级齿轮传动箱的设计、结构验证提供了直观的三维参考。
