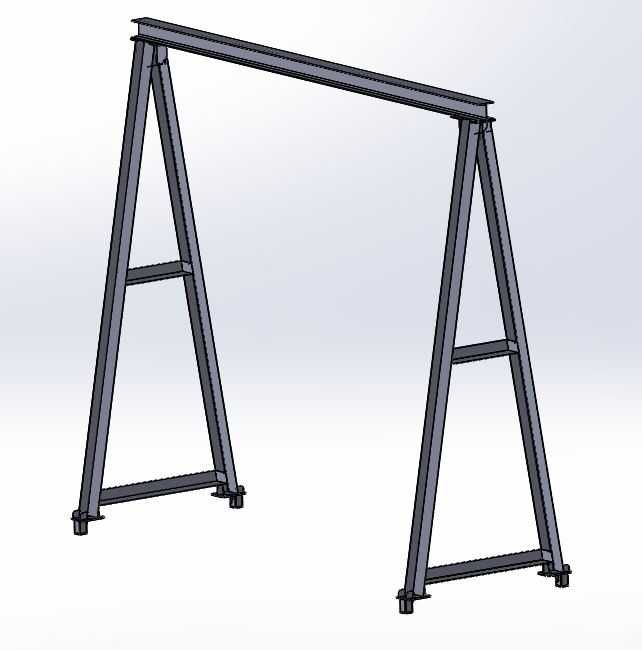

小型A字支腿移动式龙门起重架结构

　　这类轻型A字支腿龙门起重架，多应用在小型机加工车间、设备维修工位、仓储小件周转区域，用来完成1吨以内载荷的短距离吊装移位作业，相比固定安装的天车，它不需要预埋轨道、不占用厂房顶部承重结构，能灵活在平整硬化地面上推移换位，适配零散工位的临时吊装需求，比如机加工环节的工件上下机床、模具维修时的模仁拆分吊装、仓储区重型料箱的码垛移位，都能靠这类设备完成，不用额外调用大型起重设备，降低小批量作业的设备调用成本。从结构设计来看，两侧支腿采用A字形桁架结构，相比单立柱支腿，这种结构的侧向抗倾覆能力更强，支腿的斜向型材和横向连接杆形成稳定的三角受力体系，能抵消吊装时载荷偏移带来的侧向力矩，支腿底部配置带刹车的万向脚轮，推移时可以灵活转向，

　　到位后锁死脚轮就能固定作业位置，避免吊装过程中架体滑移。顶部的主梁采用整根型材加工，两端和支腿顶部采用螺栓连接的可拆卸结构，方便设备拆解转运，遇到门洞、通道狭窄的场景，可以把主梁和支腿拆分后搬运，到作业点位再快速组装，不需要大型吊装设备辅助组装。设计时首先要明确作业边界，这类架体的额定起升高度通常适配常规车间的工位高度，支腿的跨距要覆盖常见的机床工作台、维修工位的宽度，保证吊装时载荷能在支腿内部空间垂直起升，不会和支腿结构发生干涉；主梁的受力计算要考虑额定载荷下的挠度变形，控制在允许范围内，避免起吊后主梁下挠量过大影响作业安全，支腿的型材选型要兼顾整体重量和结构强度，不能为了追求强度选用过厚的型材导致整体过重，推移时耗费过多人力。

　　实际使用中，这类起重架可以搭配手拉葫芦或者小型电动葫芦使用，葫芦沿主梁底部的轨道滑动，能覆盖架体跨距内的水平移位需求，作业时要注意地面平整度，避免在坡度超过允许范围的地面使用，防止架体失稳，脚轮的刹车装置要在作业前确认锁止到位，吊装过程中禁止人员站在载荷下方，同时要避免载荷斜拉，斜拉会给支腿带来额外的侧向力，超出结构设计的受力阈值后容易引发架体变形。从建模细节来看，支腿的连接节点都做了加强筋处理，脚轮和支腿底部的连接座采用加厚钢板焊接，能承受架体整体和载荷的重量，主梁两端的连接法兰做了螺栓孔的对位设计，组装时不需要额外调整就能快速对齐，降低现场组装的难度，整体结构没有多余的装饰性设计，所有构件都服务于受力和使用需求，是典型的实用型工位起重工装。
