涡轮导叶瀑布式冷却结构设计方案

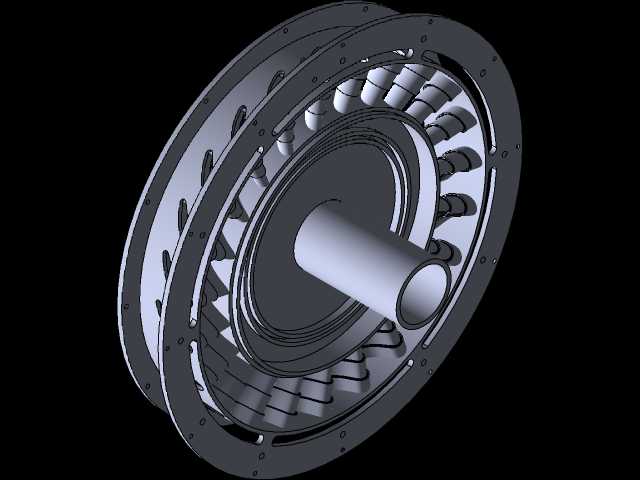

　　在燃气轮机、航空涡喷涡扇发动机的热端部件设计中，涡轮导向器（NGV）长期处于燃烧室出口的高温燃气冲刷环境，常规冷却结构已难以适配更高循环参数下的热负荷需求，瀑布式冷却导叶结构正是针对这一工程痛点开发的优化方案。该结构核心设计逻辑是通过导叶表面的多排离散冷却通道，将压气机引出的冷却气流以贴壁瀑布状分层铺覆在导叶受热表面，形成连续的气膜隔热层，避免高温燃气直接接触基体金属，相比传统单排孔气膜冷却，可在相同冷却流量下将导叶表面平均温度降低120-180℃，允许涡轮进口温度提升150℃以上，直接提升整机循环效率与输出功率。从结构布局来看，该导叶组件采用内外环夹持式安装结构，内环与涡轮转子前的封严结构配合，外环与机匣安装槽定位，

　　整体安装边界需匹配对应涡轮级的机匣内径、转子前轴颈的同轴度要求，导叶型线严格按照燃烧室出口流场参数进行气动修型，叶身的冷却孔角度、孔径、排距经过多轮流热耦合仿真迭代，靠近前缘的区域采用大倾角小孔径密集排布，应对燃气驻点的最高热流，叶身中后段采用变角度大孔距排布，在保证冷却覆盖的同时减少冷却气流对主流道的气动干扰。实际应用中，该结构可适配中小推力航空发动机、地面分布式燃气轮机、车用涡轮增压器的涡轮导向段改造，安装时需保证各导叶的周向安装角偏差不超过0.5°，内外环的端面跳动量控制在0.03mm以内，避免冷却气流出流不均导致的局部热斑。设计过程中需兼顾冷却效率与气动损失的平衡，冷却气流的引气位置选在压气机末级，

　　引气压力需高于燃烧室出口燃气压力0.2-0.3MPa，保证冷却气流可顺利从孔口流出并贴附壁面，导叶内部的冷却腔采用分腔设计，前缘腔单独供气保证高热流区域的冷却流量，中后段腔采用节流孔控制流量分配，避免冷却气浪费。该结构的基体材料建议采用高温镍基合金，冷却孔加工需采用电火花或激光打孔工艺，保证孔口无毛刺、内壁光滑，避免气流节流损失，装配完成后需进行通流试验，检测各排孔的出气均匀性，偏差超过10%的叶片需进行返修。
