MKII动力总成配套发动机壳体结构

　　这款壳体是为MKII系列发动机总成配套设计的核心承载构件，在整套动力单元中承担着容纳曲柄连杆机构、配气组件、冷却润滑油道的核心作用，是发动机所有运动部件的安装基准载体。从实际应用场景来看，这类壳体多用于小排量单缸动力单元，可适配通用小型工程机械、园林动力设备、轻型越野摩托等装备的动力配置，在整机布局中需要同时兼顾结构强度、散热效率、安装适配性多方面的工程需求。

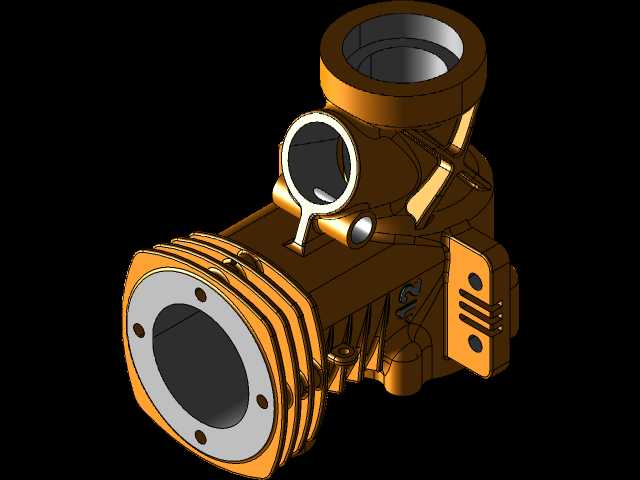

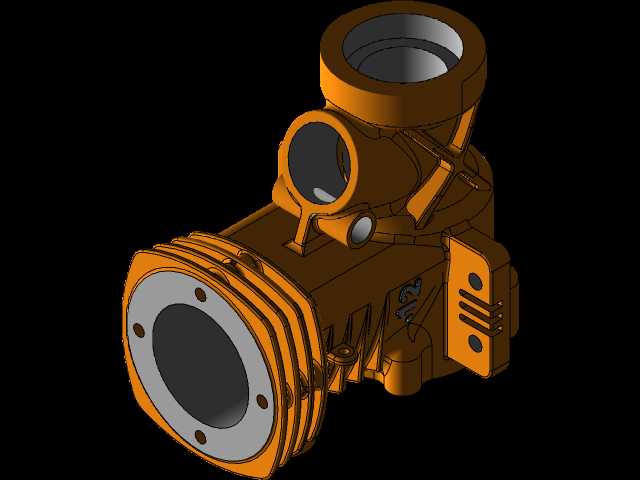

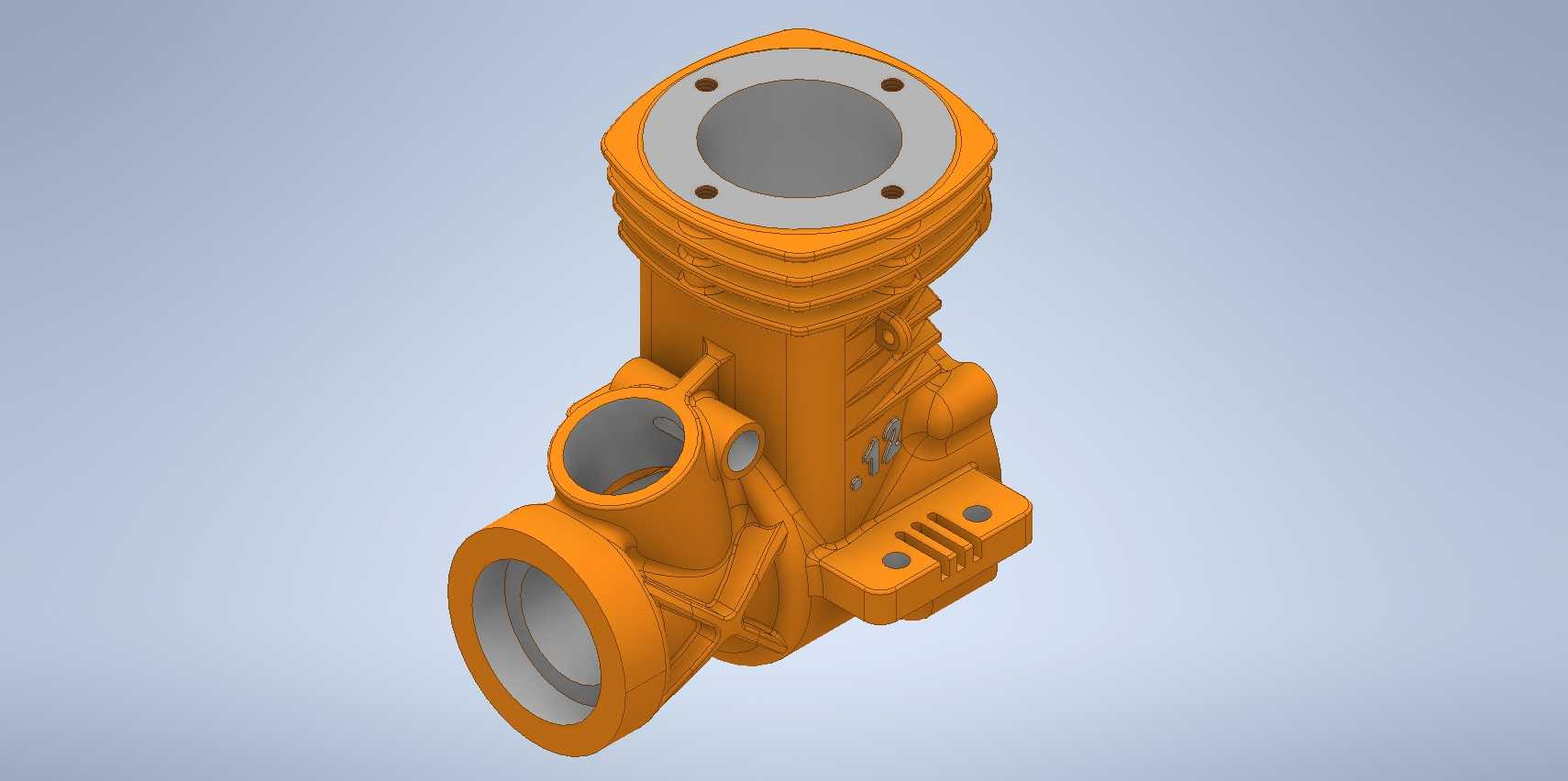

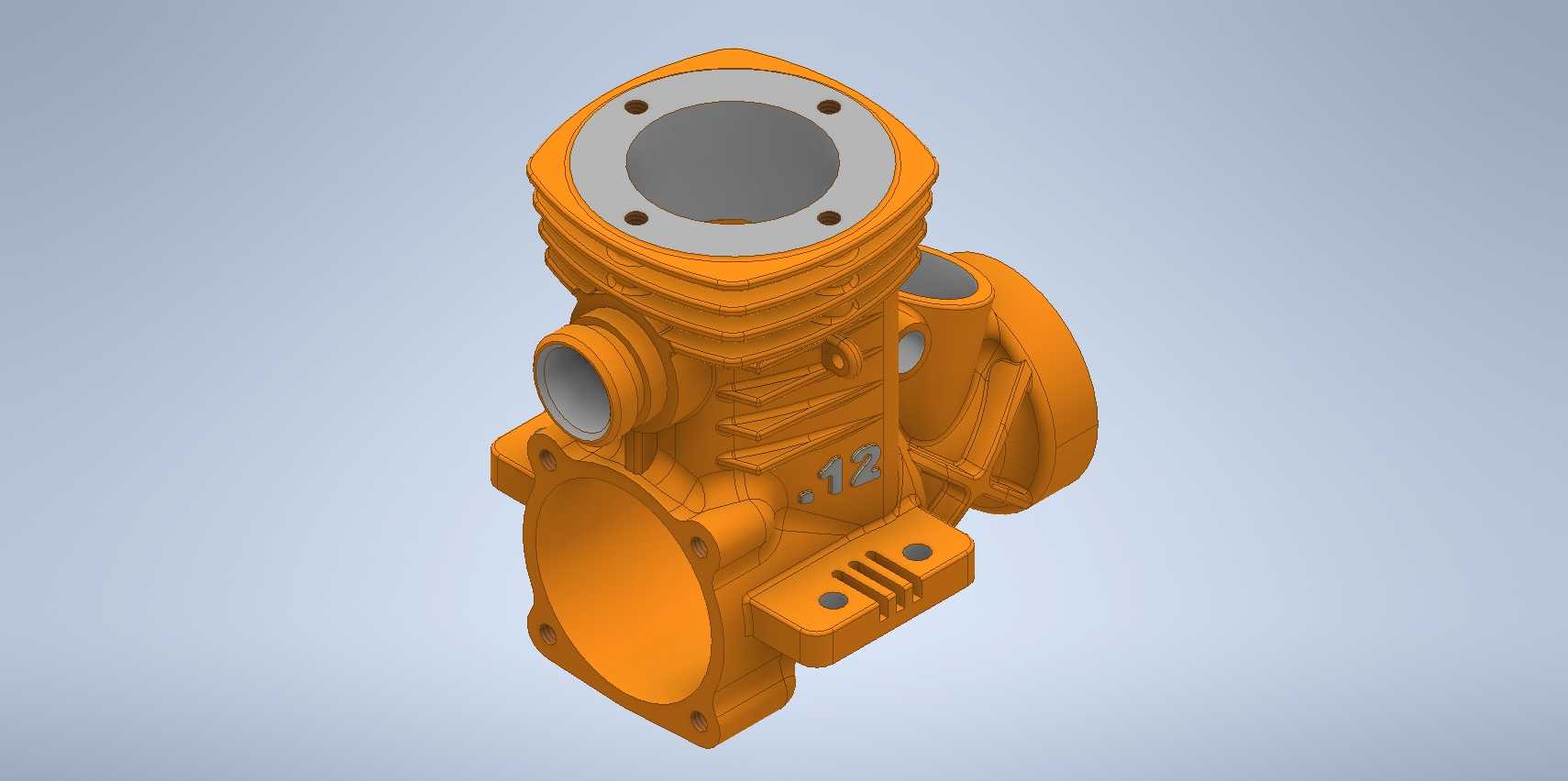

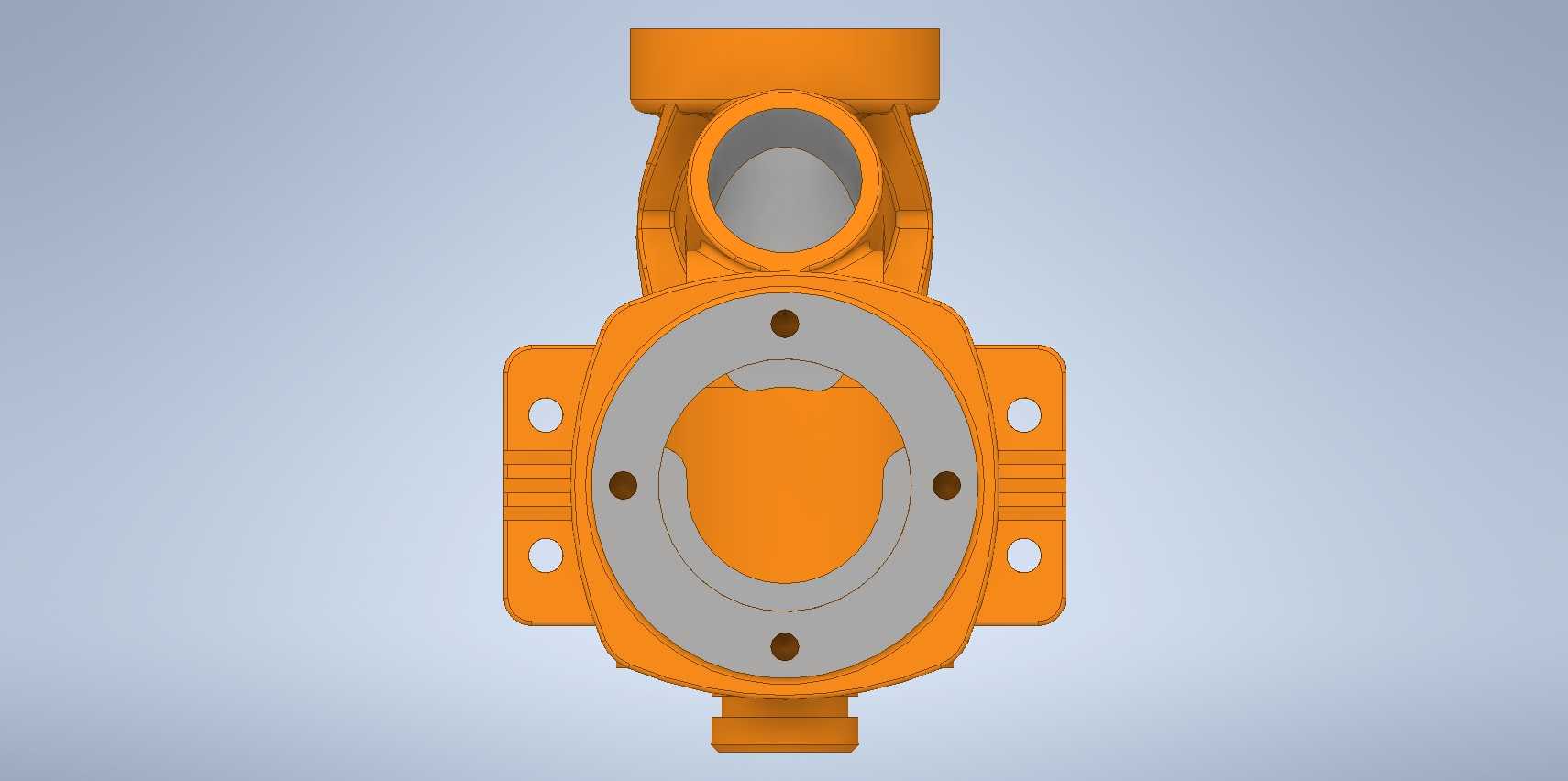

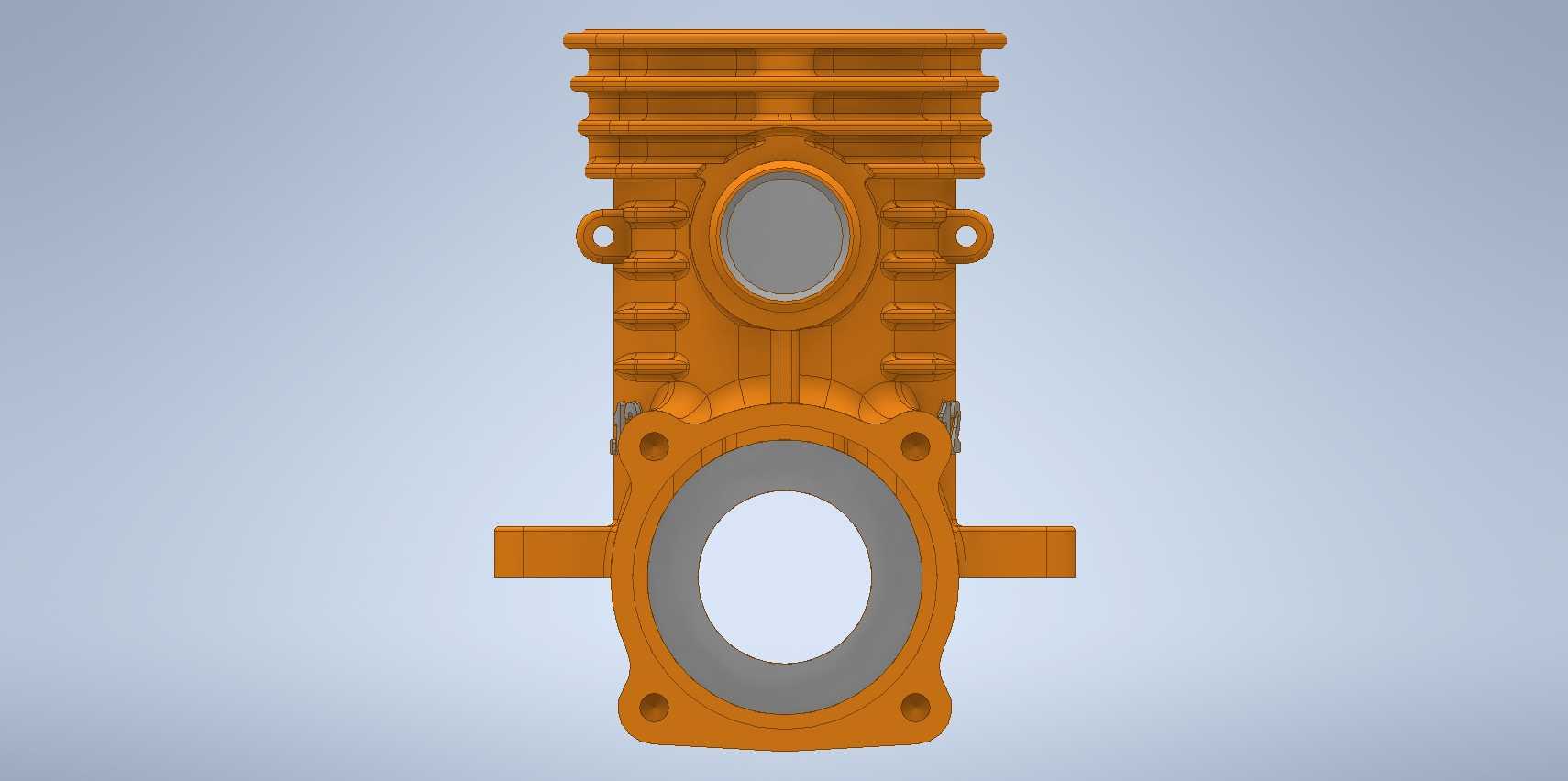

　　设计过程中首先围绕安装边界做了基准约束，顶部的圆形法兰面预留了均匀分布的螺栓安装孔，用于和气缸盖组件完成刚性连接，法兰面的平面度公差需要控制在0.05mm以内，才能保证缸垫密封的可靠性，避免燃烧室漏气、油水混合等故障出现。侧面的多个接口分别对应进气道、排气道、机油加注口、传感器安装位的布局，每个接口的同轴度、端面垂直度都做了对应公差约束，保证外接部件装配后不会出现应力集中。下部的大尺寸开口是曲轴箱的配合面，周边的螺栓孔按照受力梯度做了疏密排布，在曲轴主轴承座对应的位置加密了螺栓布置，平衡交变载荷下的连接可靠性。

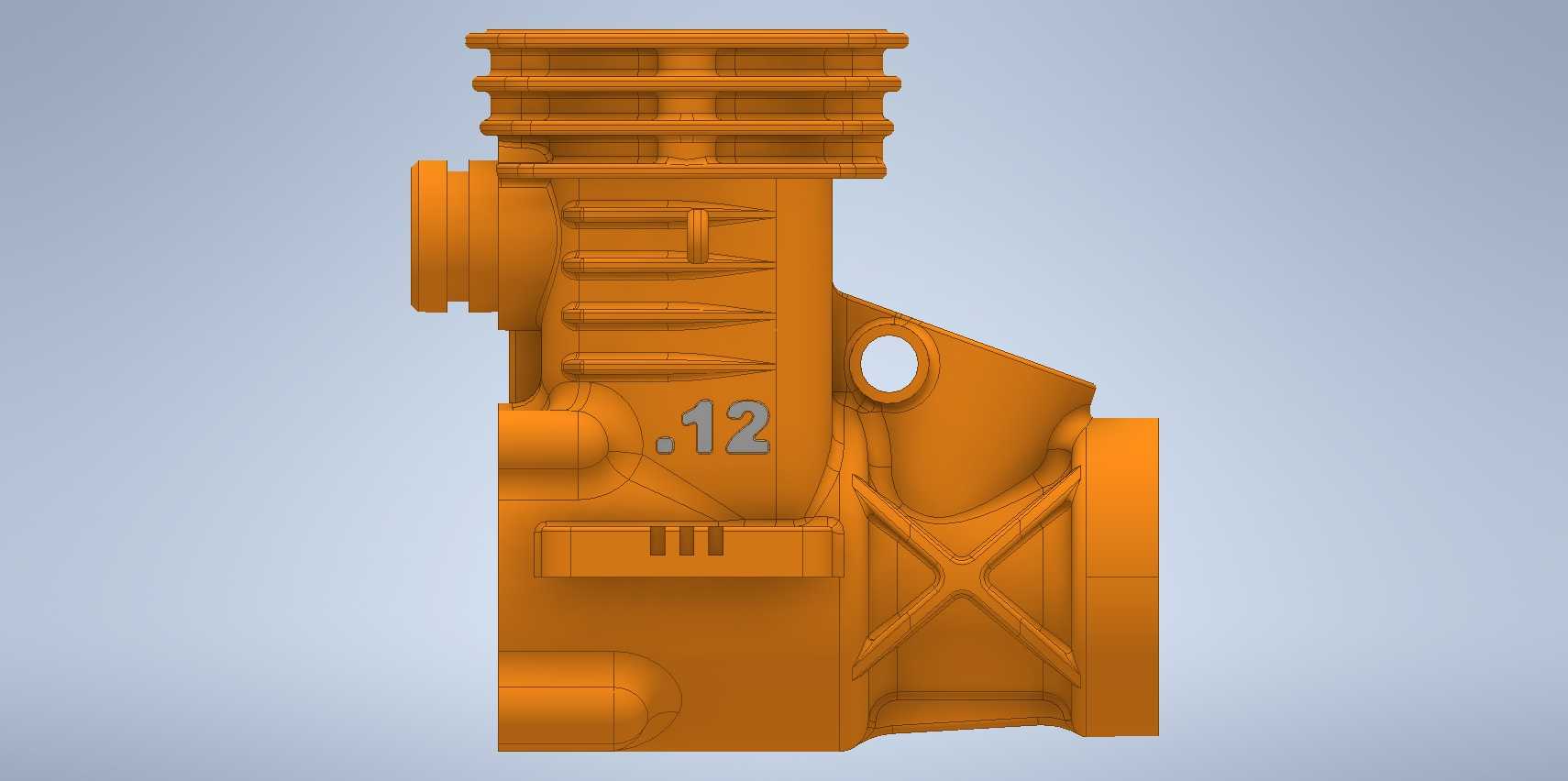

　　壳体外部的散热鳍片采用了不等高的布局设计，顺着发动机工作时的气流走向调整鳍片高度与间距，在迎风面加大鳍片密度强化换热效率，在背风面适当降低鳍片高度减少风阻，同时鳍片根部做了圆角过渡，避免铸造过程中出现应力集中导致的开裂问题。侧面预留的安装凸台用于固定发动机的外挂附件，包括点火模块、机油泵、启动电机支架等，每个凸台的厚度都根据对应附件的载荷做了匹配计算，避免附件运行时的振动导致凸台断裂。

　　从安装适配性来看，壳体底部的安装脚位做了加强筋结构，将整机的支撑载荷均匀分散到壳体主体结构上，安装孔位的尺寸匹配常规的单缸发动机悬置布局，可直接适配原有同排量机型的安装机架，不需要对配套设备的机架结构做额外修改。壳体内部的型腔按照运动部件的运动轨迹做了避空设计，同时预留了润滑油道的布置空间，保证曲轴运转时飞溅的润滑油可以顺利到达各个摩擦副位置，减少运动部件的磨损。整个壳体的壁厚采用了渐变设计，在受力较大的轴承座位置、螺栓连接位置适当加厚，在非受力的散热区域适当减薄，在保证结构强度满足额定工况下交变载荷要求的前提下，尽可能控制壳体的整体重量，降低动力单元的自重占比。
