卧式承压换热罐体工业设备结构

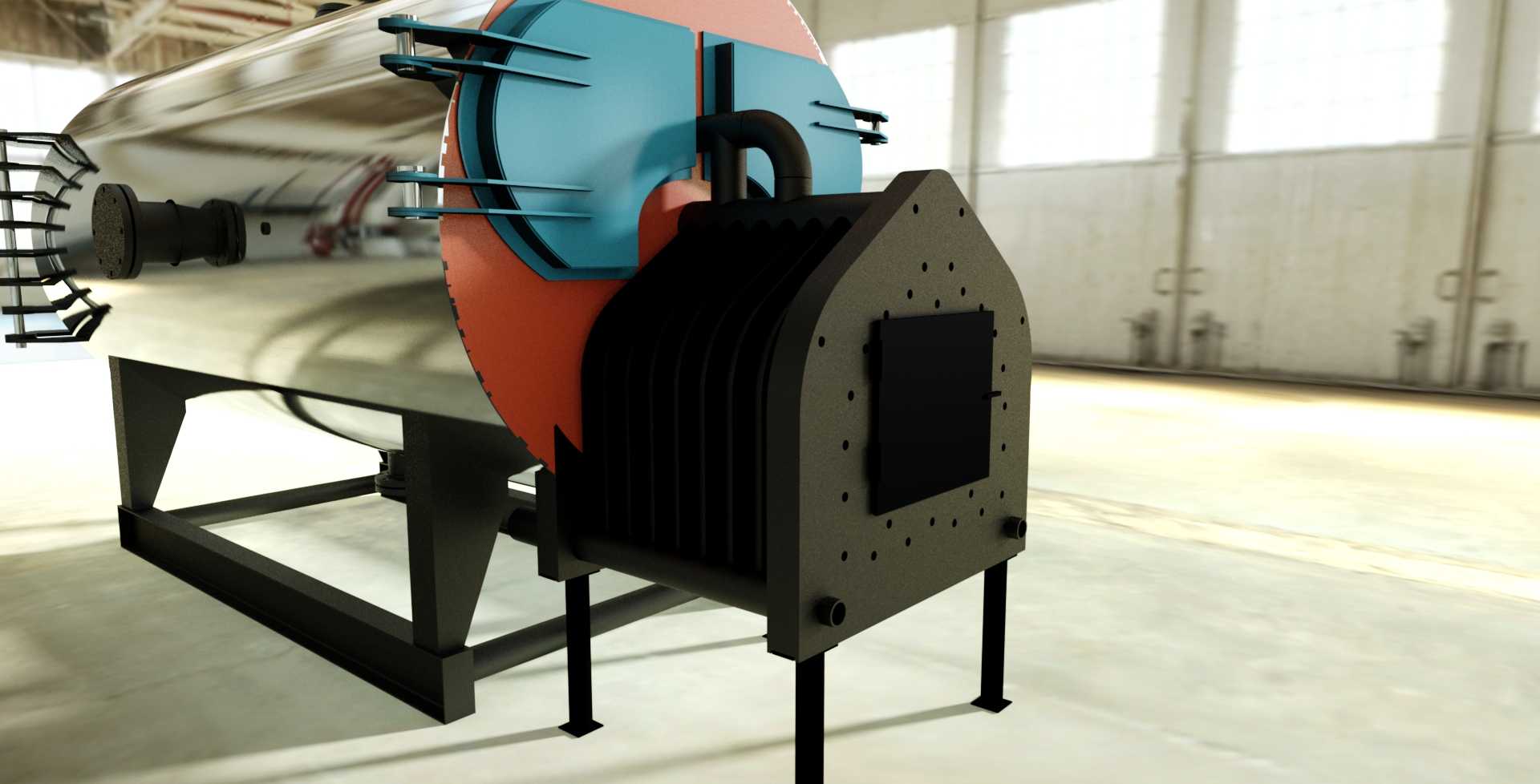

　　该设备属于工业换热类承压罐体结构，主要应用于化工、食品加工、区域供热等场景下的介质热量交换工序，可实现两种不同温度介质间的高效热量传递，避免介质直接接触造成的交叉污染。从结构设计来看，主体采用卧式圆柱形筒体结构，筒体两端配置标准椭圆封头，相比平封头可有效降低承压状态下的应力集中系数，适配中低压工况下的长期稳定运行需求。筒体侧部设置的大口径法兰接口，用于换热管束的抽装检修，法兰端面加工有密封槽，可适配缠绕式垫片实现静密封，避免运行过程中介质泄漏。设备端部的异形端盖采用钢板折弯焊接成型，表面均匀布置螺栓孔，通过均布螺栓实现与端部法兰的紧固连接，端盖中部预留的检修口可在不拆解整体端盖的情况下完成内部管束的局部检查与清理。

　　支撑结构采用型钢焊接的鞍式支座，支座底部设置地脚螺栓安装孔，安装时需保证两个鞍座的水平度偏差控制在允许范围内，避免筒体因安装应力产生变形；其中一个支座设计为滑动式结构，可补偿设备运行过程中因温度变化产生的热胀冷缩位移，防止筒体与支座连接处产生撕裂应力。筒体上部设置的管嘴用于介质进出与排气，下部设置排污口用于停机时排空内部残留介质与污垢，设计时需根据现场管线排布确定各管嘴的伸出长度与法兰朝向，避免与周边管线、操作平台产生干涉。建模过程中对筒体壁厚、封头曲率、法兰螺栓孔分布、支座型钢规格均按照实际工程参数进行还原，所有焊接连接处均做了焊缝结构示意，可直接用于设备布置校验、管嘴受力分析、安装方案模拟等工作，也可作为同类承压换热设备结构设计的参考模板，帮助设计人员快速完成同类型设备的方案迭代与细节优化，减少重复建模的工作量。
