巧克力3D喷涂专用龙门式数控作业设备

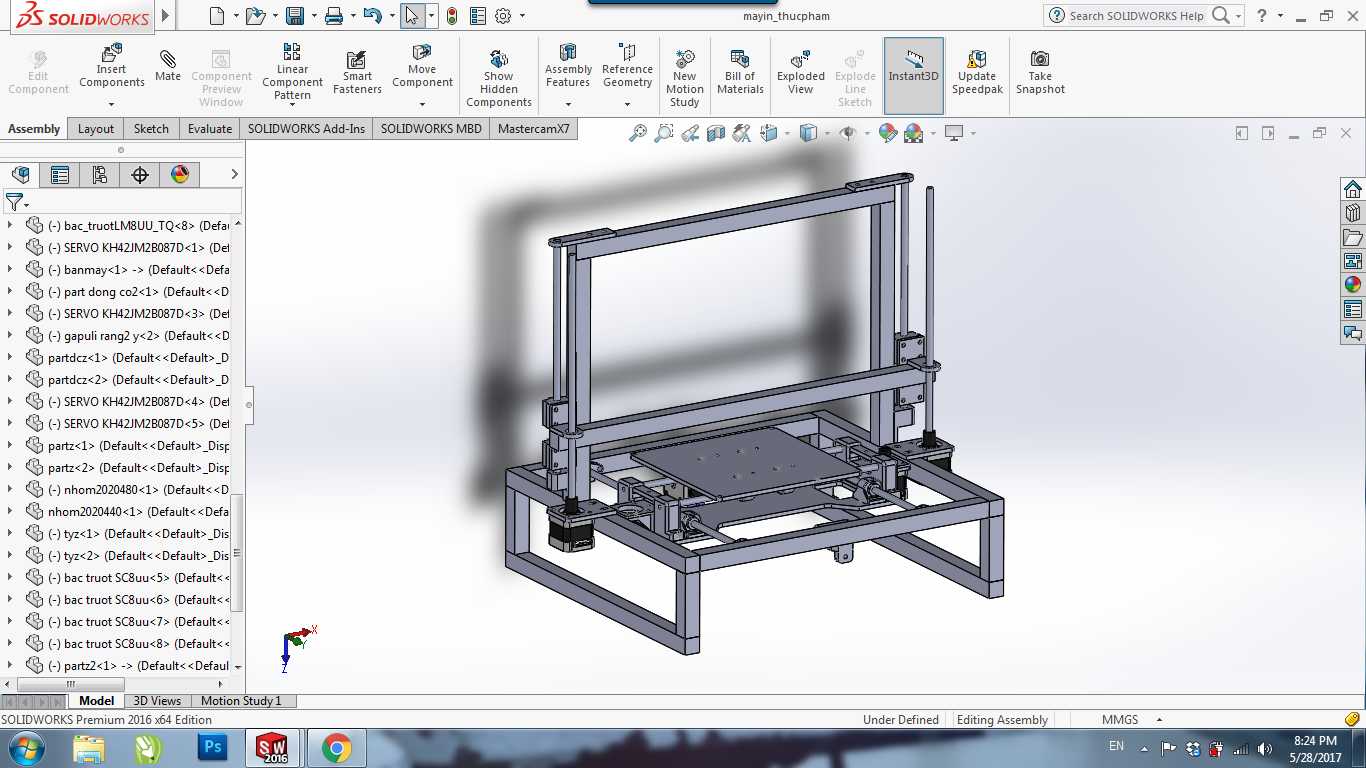

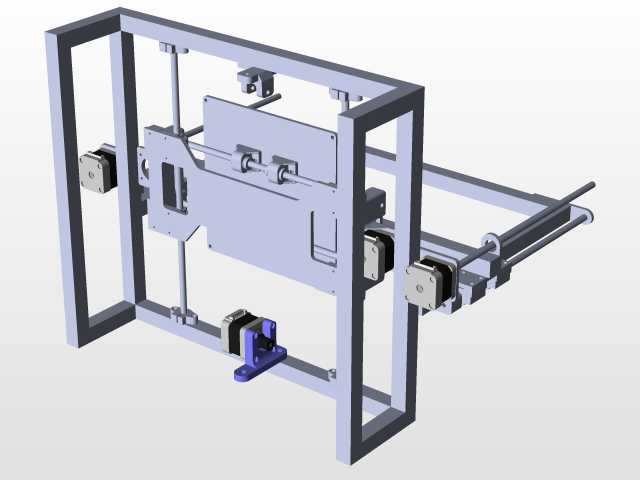

　　这款设备的设计初衷是解决巧克力量产环节中，表面图案喷涂、涂层均匀覆盖的精度一致性问题，区别于通用数控加工设备，其所有运动部件的选型都充分考虑了食品生产场景的卫生要求，机架主体采用方管焊接后做食品级防锈处理，所有外露紧固件均选用304不锈钢材质，避免生产过程中锈蚀脱落污染原料。从结构布局来看，设备采用经典的龙门式双驱架构，Y轴方向布置在底部机架两侧，采用同步带传动搭配线性导轨导向，承载放置巧克力模具的工作台做前后往复运动，X轴横梁横跨在两侧立柱上，搭载Z轴滑座做左右横向移动，Z轴滑座上预留了喷涂执行元件的安装位，可适配单头或多头巧克力浆料喷头，三个运动轴的行程匹配常规巧克力生产的模具尺寸范围，

　　工作台面的安装边界预留了模具定位销的安装孔位，可快速适配不同规格的巧克力浇注模具，无需额外制作复杂的转接工装。设计过程中充分考虑了设备的安装占地需求，底部机架的支脚高度可调节，能够适配生产车间不同平整度的地面，设备整体的外接气路、电路接口都集中布置在机架后侧下方，方便生产现场的管线排布，避免管线外露干扰日常的设备清洁作业。运动控制层面，三个轴的运动参数可根据不同巧克力浆料的粘稠度做适配调整，针对不同图案的喷涂路径，可通过前置的编程端口导入轨迹文件，设备运行过程中，X轴与Y轴的联动精度控制在毫米级，能够满足巧克力表面复杂图案的喷涂需求，Z轴的升降行程可适配不同高度的模具，避免喷头与模具发生碰撞。在实际生产场景中，

　　该设备可直接嵌入巧克力浇注生产线的后端工位，待巧克力初步冷却定型后，由输送线将模具送入设备工作台，完成定位后自动执行喷涂作业，作业完成后自动送出至下一冷却工位，相比人工喷涂的作业方式，能够大幅降低人工操作带来的卫生风险，同时保证每块巧克力的涂层厚度、图案位置一致性，减少浆料的浪费。设备的机架结构做了轻量化优化，在保证整体刚性满足运动精度要求的前提下，尽可能压缩了整体外形尺寸，适合中小型食品生产车间的工位布置，日常维护过程中，所有运动副的润滑点都做了外置设计，无需拆解设备护板即可完成定期润滑保养，导轨表面都加装了可快速拆卸的不锈钢防护罩，避免巧克力浆料飞溅附着在导轨表面影响运动顺畅度。
