低温液体储运热运输罐三维结构设计

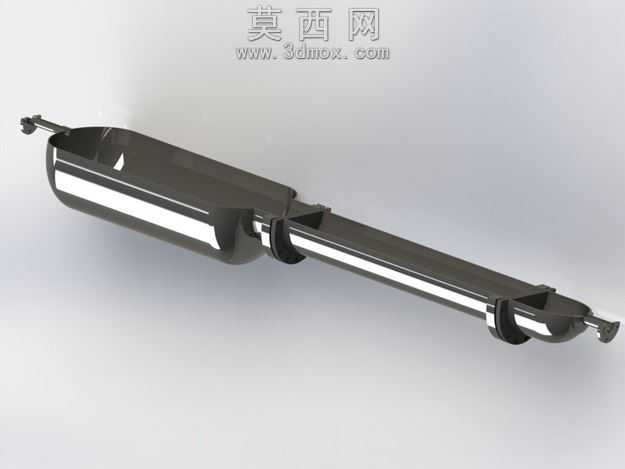

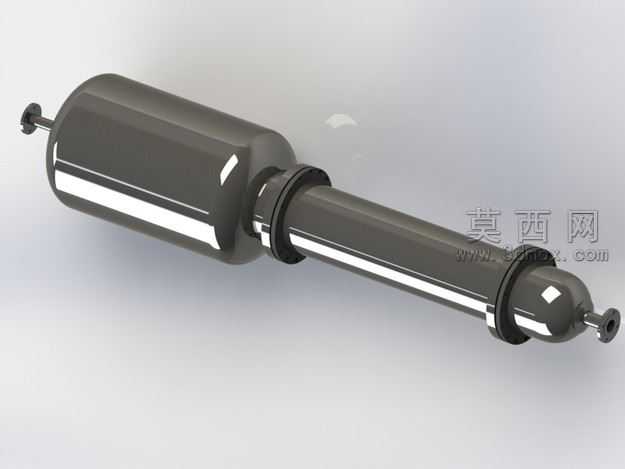

本热运输罐三维模型采用SolidWorks完成全参数化建模，整体围绕低温热液体的密闭储运需求展开结构设计，建模过程严格遵循承压储运容器的设计规范，从罐体基础轮廓到端部连接结构均实现1:1比例还原。模型主体采用三段式组合结构，中部为大容积储液主舱，主舱外表面做光滑曲面过渡处理，避免应力集中问题，两端通过带密封环的连接段延伸出进出液接口，接口处设计有标准快接式接头结构，可匹配常规流体输送管路的安装需求。材质渲染阶段，罐体主体赋予高光亮面深灰色金属材质，模拟不锈钢承压罐体的真实质感，密封环部位采用哑光黑色橡胶材质表现，金属表面添加真实环境反射效果，清晰呈现罐体的曲面弧度与结构棱线，端部接头处做金属切削纹理细节处理，提升模型整体真实感。结构设计上，罐体主舱与两端连接段采用法兰式密封连接结构，密封槽位置预留标准密封件安装空间，可满足低温热液体储运过程中的承压、防漏需求，进出液接口处设计有阀门安装位，可适配流体通断控制组件的装配。建模过程中优先采用草图驱动特征的建模思路，先绘制罐体各段的旋转轮廓草图，通过旋转凸台命令生成罐体基础实体，再通过拉伸、切除命令完成端部接头、密封槽、安装凸台等细节结构的制作，所有特征均保留完整参数，可根据实际储运容量需求调整罐体长度、直径、壁厚等核心参数，模型各部件间无干涉问题，可直接用于装配验证、结构受力模拟以及储运方案的演示展示，能够直观呈现热运输罐的内部储液空间与外部连接结构，为低温液体储运设备的设计优化提供可靠的三维参考依据。
