双轴拾取放置作业机床结构设计

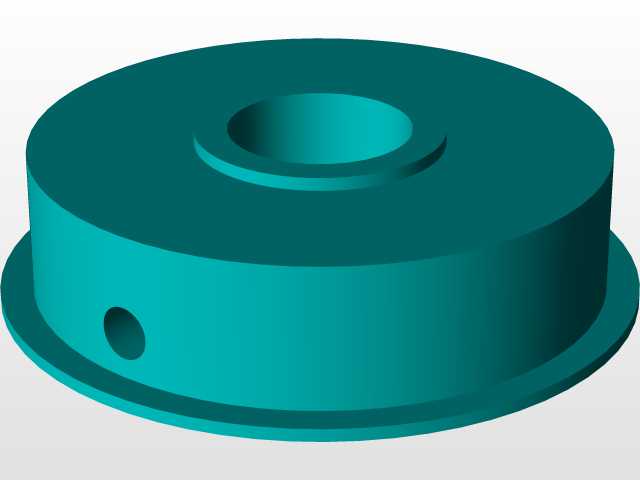

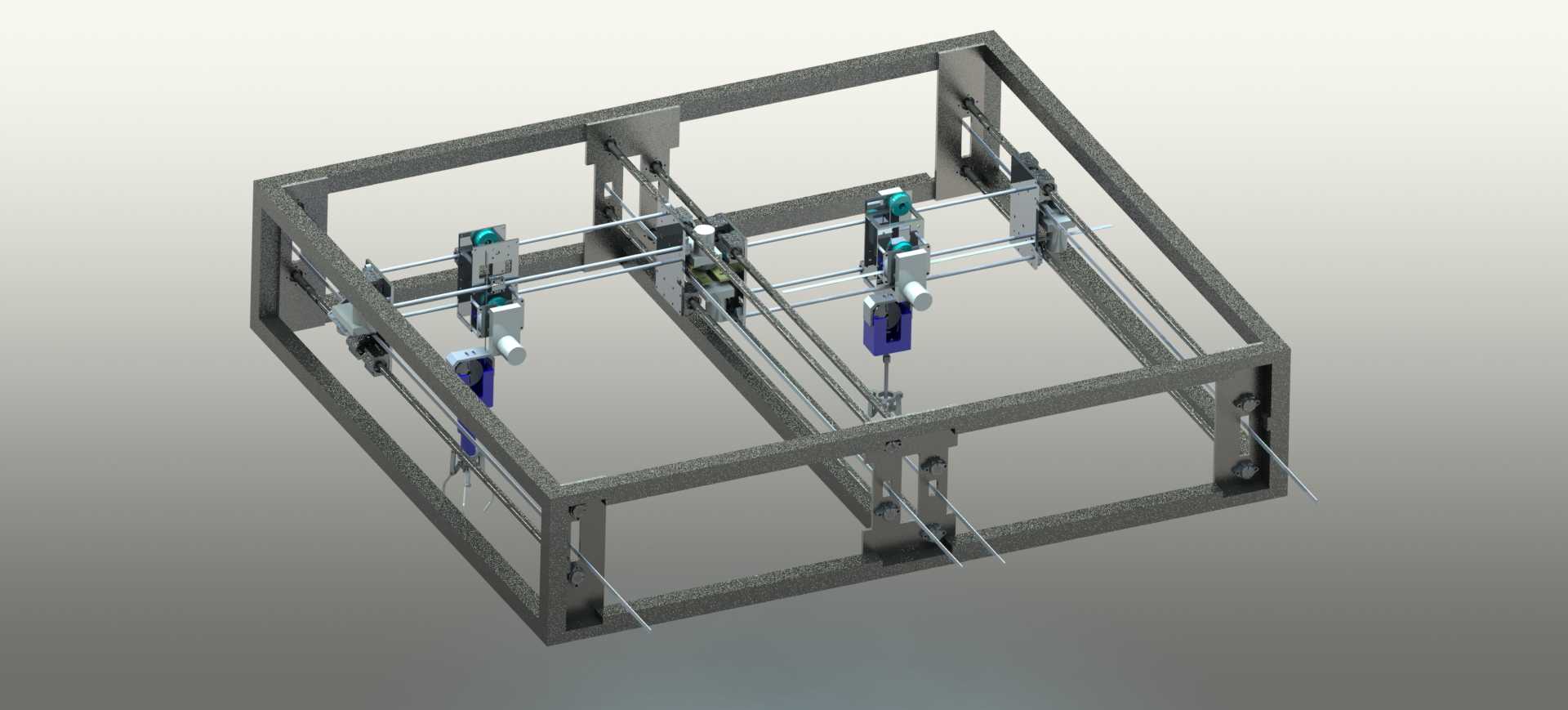

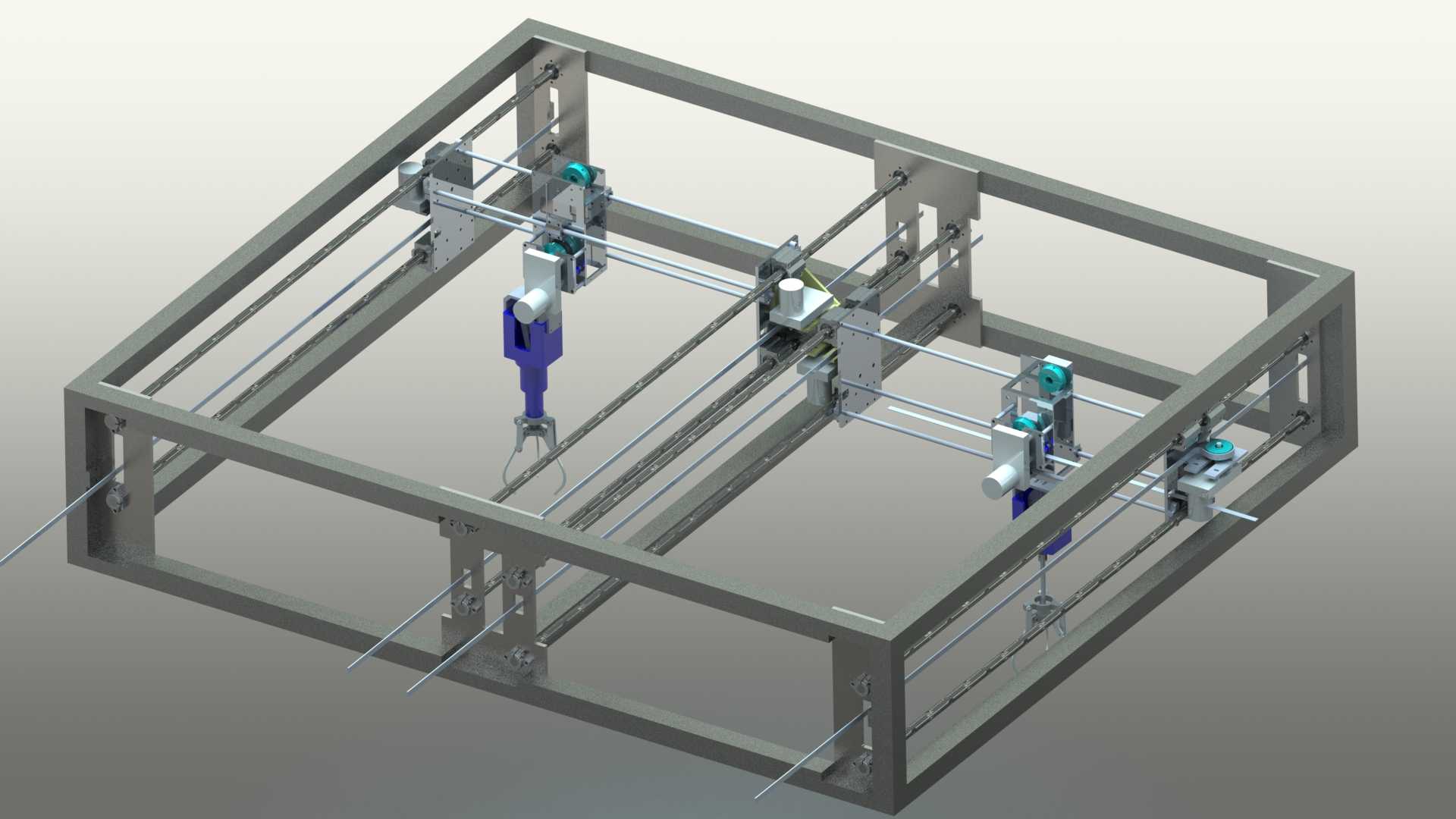

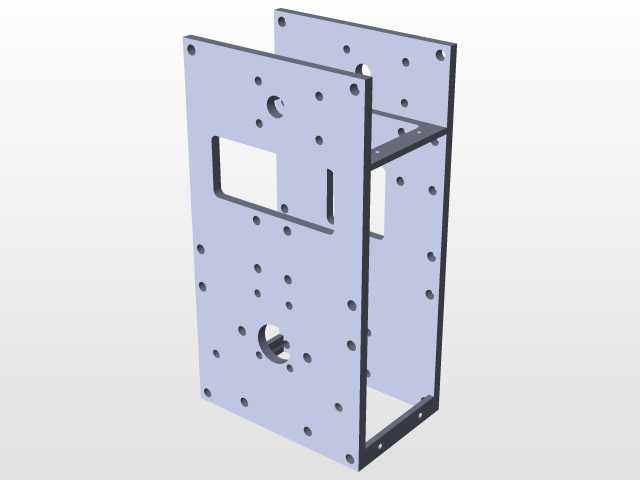

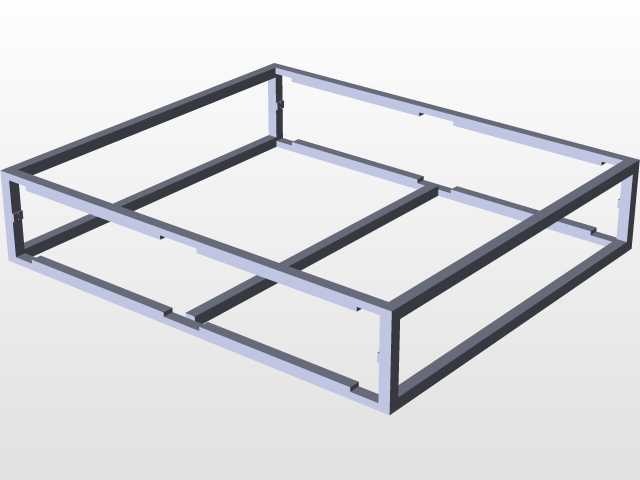

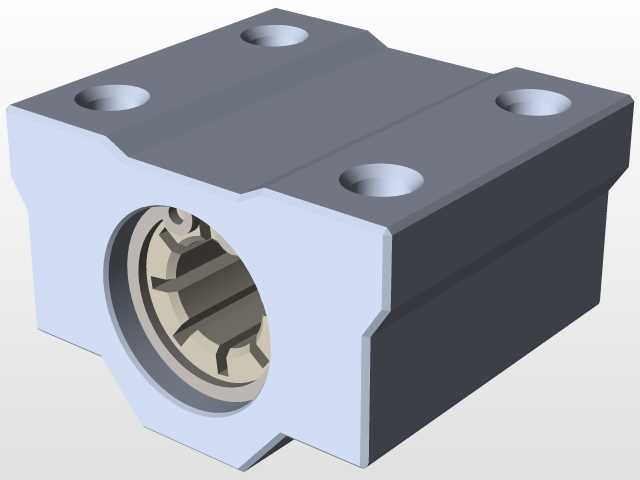

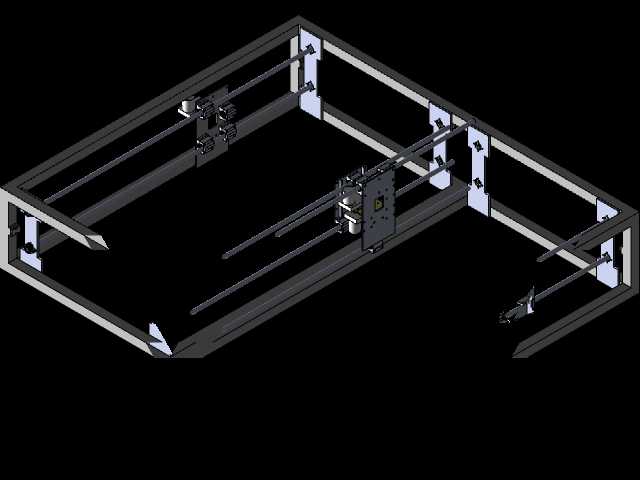

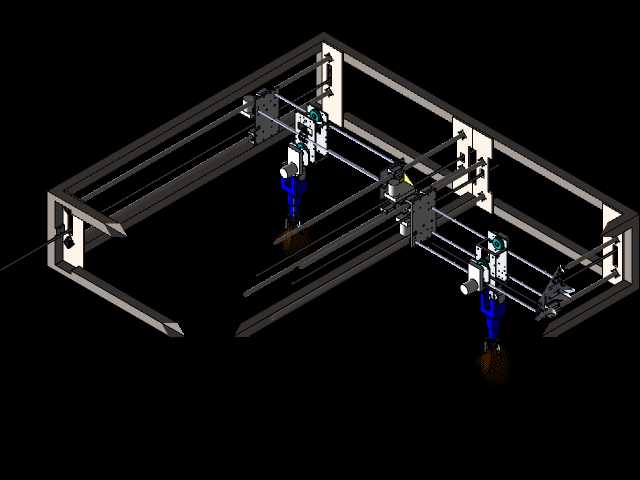

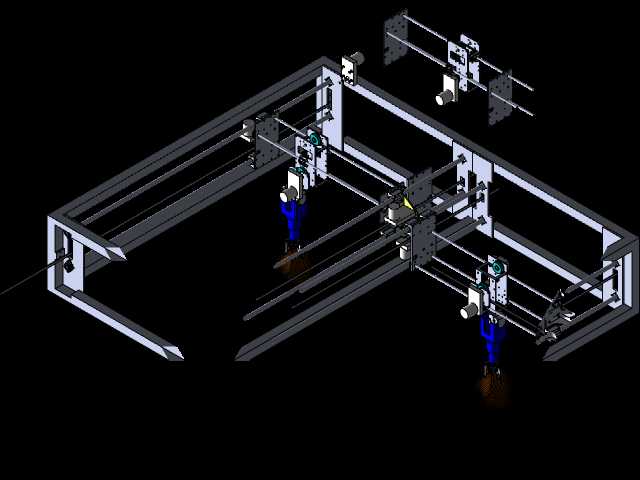

　　这款双轴作业设备的设计初衷，是面向室内游乐场所的轻载物料转运需求，解决传统人工在游乐点位间反复搬运小型玩具、道具的低效问题。设备整体采用方管焊接成型的框架式机架作为承载基体，机架的上下横梁均预留了直线导轨的安装基准面，安装时需保证两根水平导轨的平行度公差控制在0.1mm/m以内，避免运动过程中出现卡滞、负载偏移的问题。两套独立的水平运动轴系沿机架长度方向平行布置，每套轴系都搭配了同步带传动结构，搭配对应规格的驱动电机实现水平方向的往复移动，单轴的有效行程覆盖机架内部的全部作业宽度，可满足不同点位的物料取放覆盖需求。每套水平滑台上都集成了垂直方向的运动模组，垂直模组末端安装由电机驱动的回转夹具，夹具的开合行程适配常见的小型毛绒玩具、

　　塑料游乐道具的外形尺寸，夹持力可通过驱动电流参数调整，避免夹损软质玩具表面。设计过程中优先考虑了设备的安装边界，整体机架的底部支撑脚可通过调节螺栓调整水平度，无需额外浇筑安装基础，可直接放置在平整的游乐场地地面使用，设备的外轮廓没有突出的尖锐结构，所有运动部件都内置在框架内部，适配公共场所的安全防护要求。两套轴系可独立运行也可协同作业，单套轴的水平运动速度可根据作业节拍调整，最快可实现每秒0.8m的移动速度，垂直方向的升降行程满足不同高度置物台的取放需求，夹具的回转角度可覆盖0-180度范围，能够调整被夹持物料的摆放朝向，适配不同置物位的摆放要求。机架的侧方预留了电气元件的安装空间，走线全部采用拖链内置布置，避免运动过程中出现线缆拉扯磨损的问题，整体结构没有复杂的定制加工件，大部分型材和标准传动件都可直接采购，降低了设备的加工制造成本，日常维护仅需定期给导轨添加润滑脂、检查同步带张紧度即可，无需复杂的专业维保操作。
