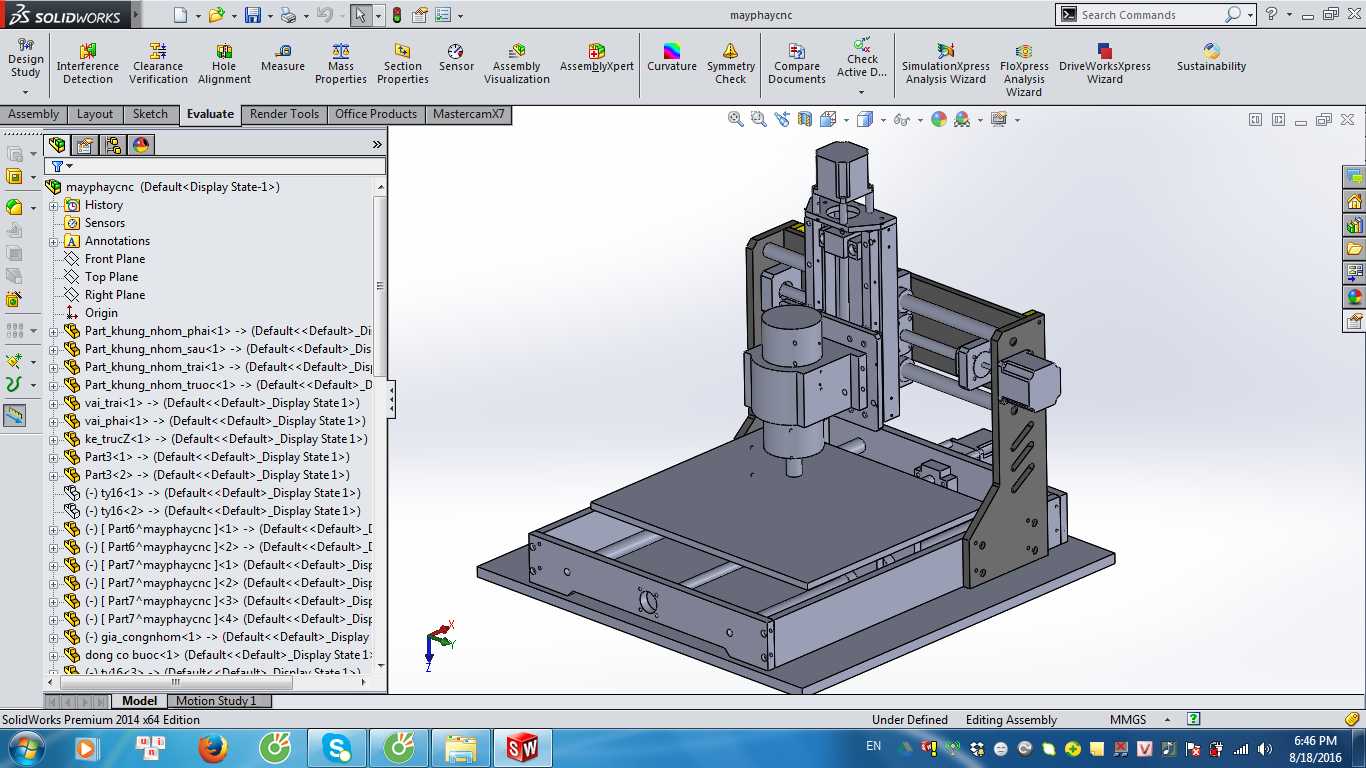

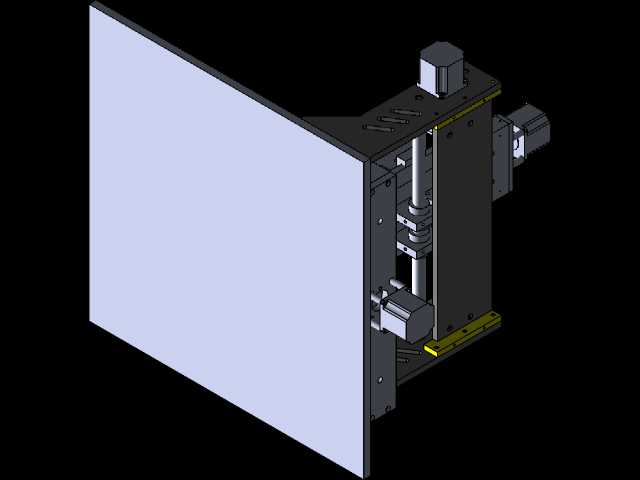

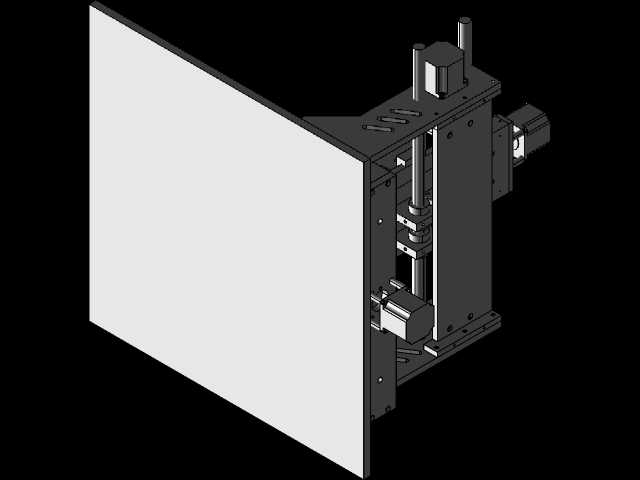

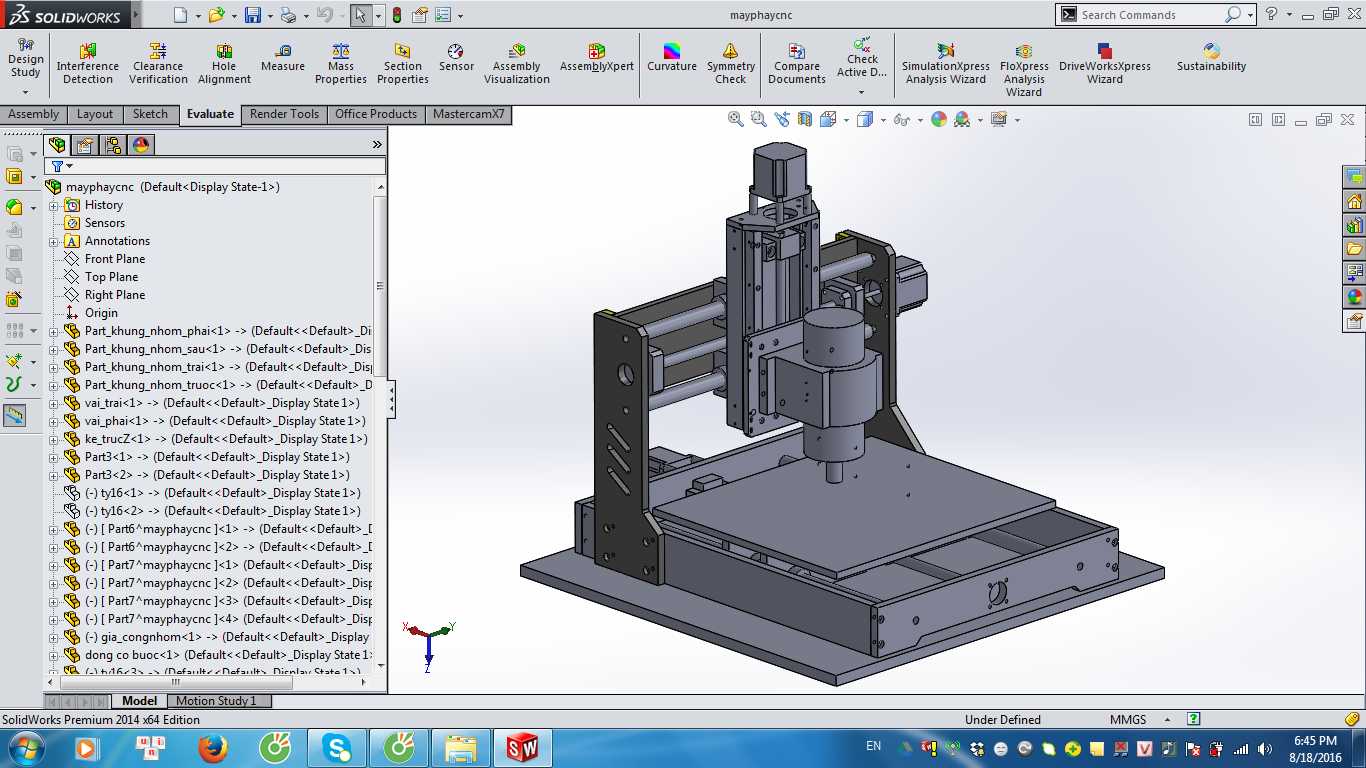

这款小型三轴数控加工设备的结构设计,主要面向小尺寸工件的精密加工场景,适配教学实训、个人工坊、小型零部件打样等对设备占地要求较高的使用环境,整体采用立式龙门跨距布局,Z轴主轴组件搭载于X向移动横梁上,Y向运动平台集成于设备底座的安装基准面,三个运动轴的传动路径均做了短跨距优化,尽可能降低运动过程中的悬臂形变余量。从实际加工用途来看,该设备可完成软金属、工程塑料、硬质木材等材质的平面铣削、钻孔、轮廓雕刻等工序,主轴组件预留了标准刀具装夹接口,可根据加工需求更换不同规格的铣刀、钻头,适配不同切削参数的加工任务。设计过程中优先考虑了装配调试的便捷性,所有线性导轨的安装基面都做了统一的基准对齐设计,底座采用整体式铸铁结构预留了地脚安装孔位,
安装时可通过地脚螺栓调整整体水平度,保证运动轴的平行度与垂直度公差满足加工精度要求。设备的外形尺寸控制在桌面放置的合理范围内,整体占地不超过常规工作台的可用空间,各轴的运动行程经过匹配计算,X轴有效行程覆盖Y轴工作台的全宽度范围,Z轴行程可满足常规工装夹具与工件叠加后的高度加工需求,不会出现行程超限或者行程冗余过大导致的结构浪费。传动部分采用丝杠副搭配线性导轨的组合,每个运动轴的两端都设置了限位缓冲结构,避免超程运动对机械结构造成硬冲击,主轴安装座做了加强筋设计,可承受切削过程中产生的径向切削力,减少加工过程中的振刀现象。电气元件的安装槽位沿设备结构的侧边布置,走线路径预留了足够的弯曲半径,避免运动过程中出现线缆拉扯磨损的问题,工作台面采用T型槽设计,可快速装夹通用型工装夹具,适配不同外形的工件固定需求,设备的外防护预留了操作开口,既可以观察加工状态,也能阻挡切削过程中的切屑飞溅。
