全铝框架桌面级三轴数控加工设备结构

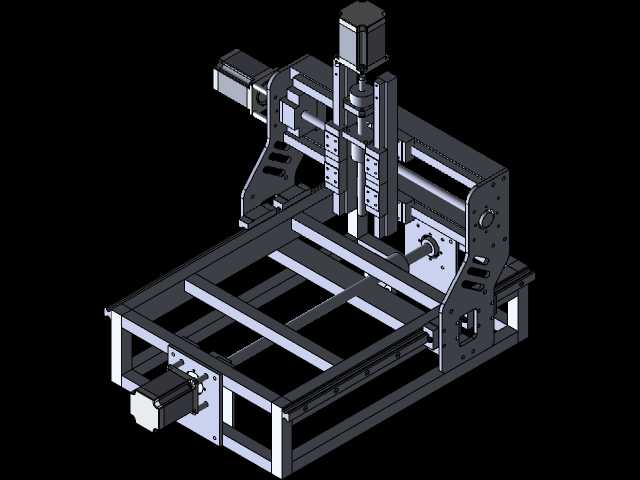

　　这款全铝材质的三轴数控加工设备，主要面向小型加工场景设计，可安置于常规工作台面完成小尺寸工件的铣削、雕刻、钻孔工序，适配软金属、工程塑料、木材等多种常见加工材质，在个人DIY加工、小型工坊打样、教学实训场景中都有较高的适配性。设备整体采用拼装式铝型材作为床身基础框架，通过角码与螺栓完成各段型材的刚性连接，相比铸铁焊接床身，整体重量更轻，拆装调整便捷，同时铝型材自带的T型槽结构可灵活调整各轴组件的安装位置，方便后期根据加工需求拓展行程或者更换功能部件。从结构布局来看，设备采用龙门移动式传动方案，Y轴双导轨平行布置于床身两侧的立式支撑板上，龙门横梁沿Y轴方向做往复进给运动，X轴导轨集成在横梁正面，搭载Z轴主轴安装滑台完成横向进给，

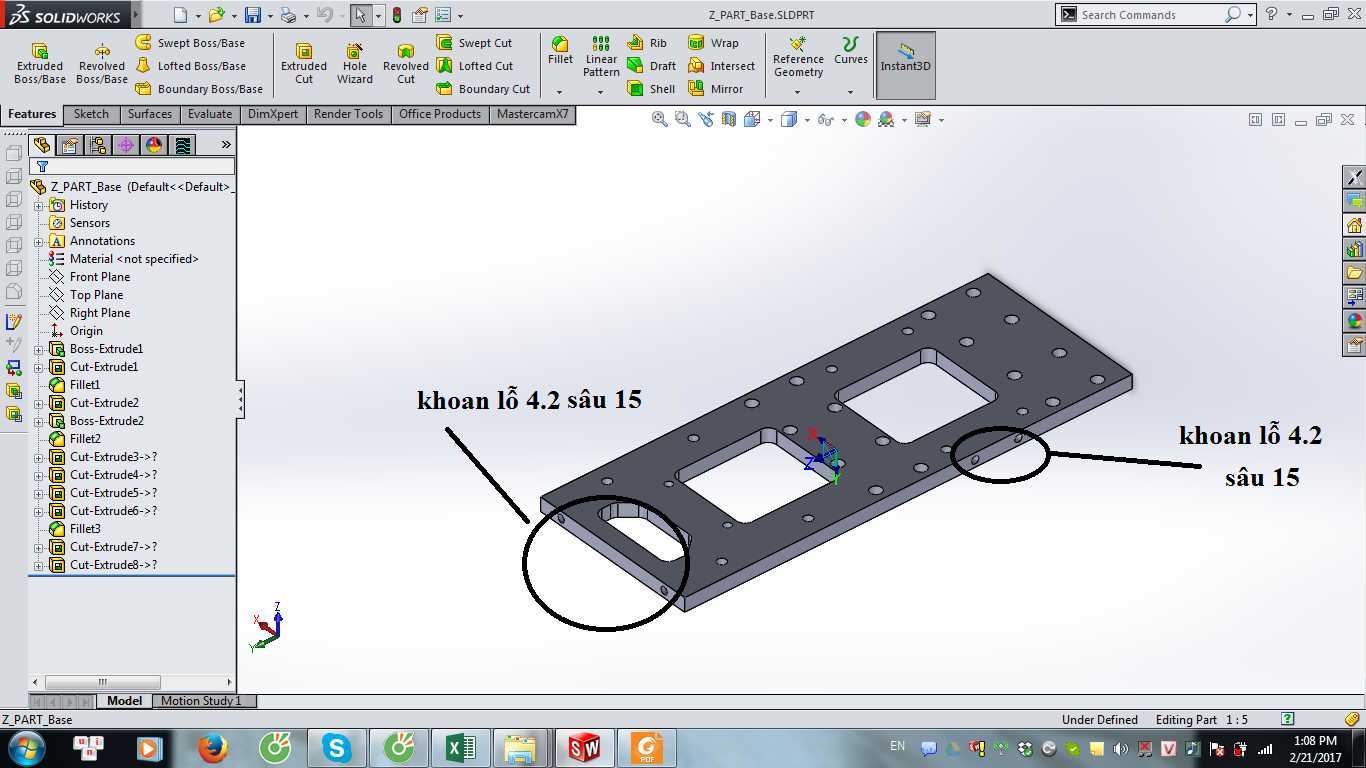

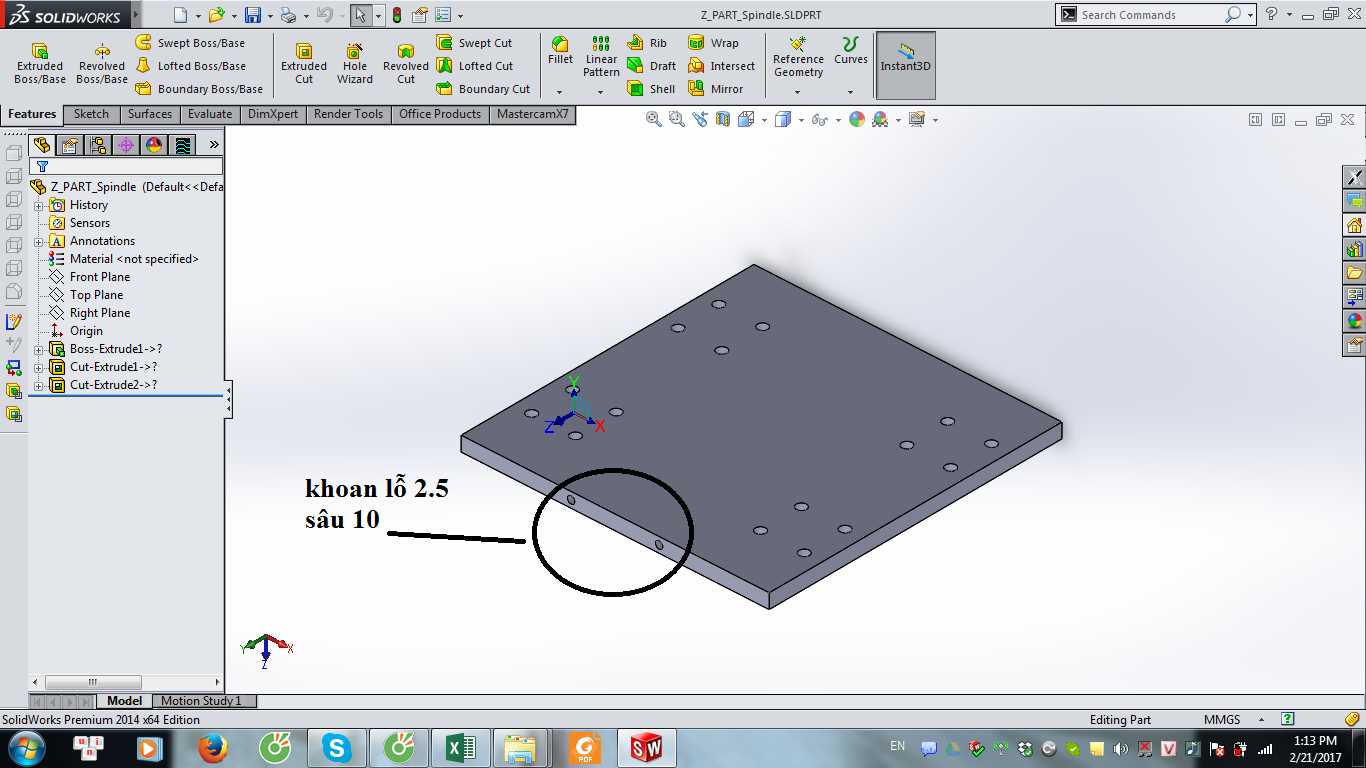

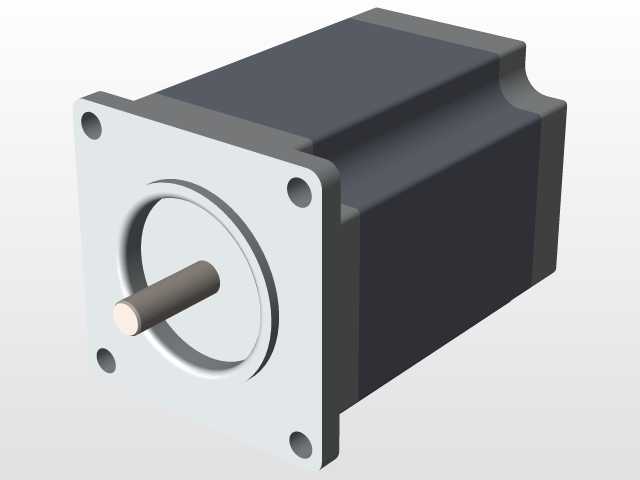

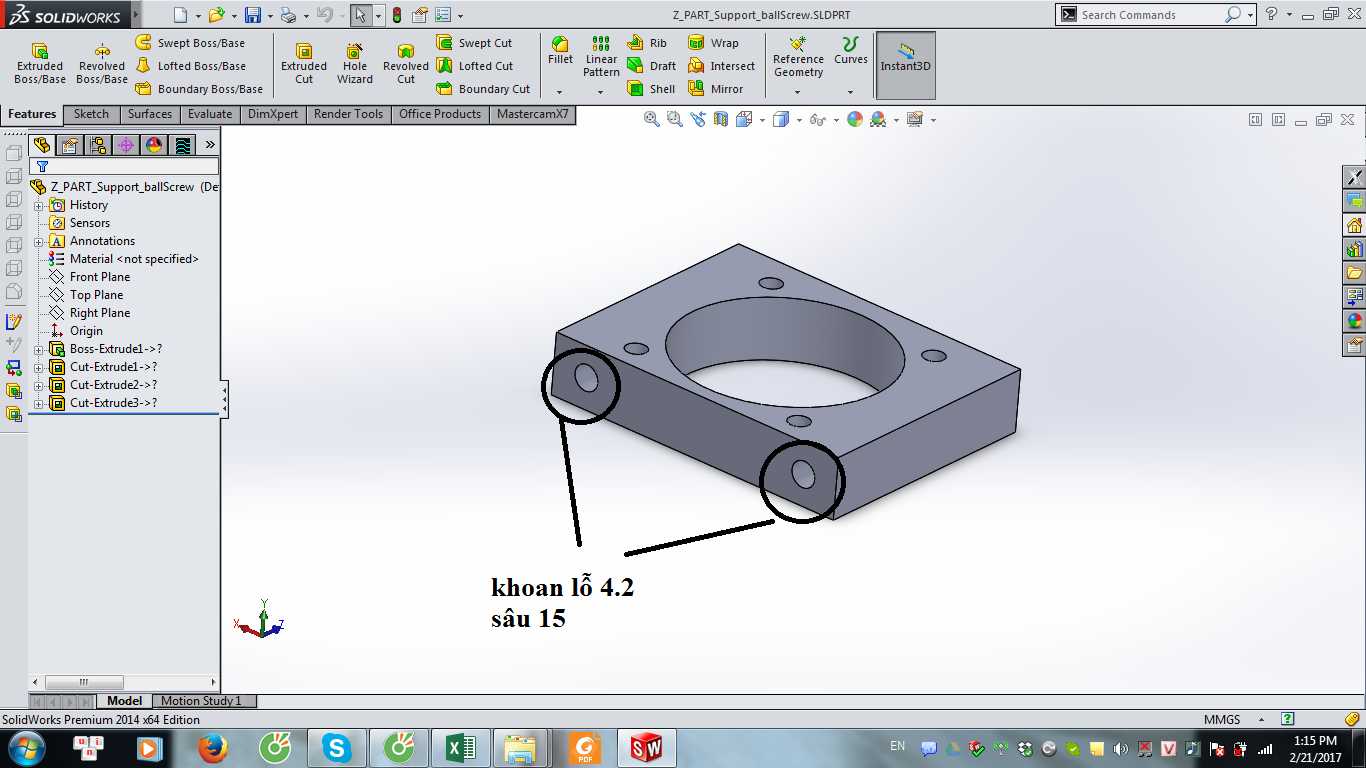

　　Z轴滑台通过垂直布置的导轨带动主轴组件完成上下方向的进刀与退刀动作，三个运动轴均采用步进电机搭配滚珠丝杠的传动组合，可保证进给过程中的定位精度，避免传动间隙带来的加工误差。设计过程中充分考虑了安装边界的适配性，床身底部预留了标准的安装孔位，可直接固定在常规钢制工作台或者木质操作台上，不需要额外浇筑混凝土地基，整体外轮廓尺寸控制在桌面设备的合理范围内，不会占用过多车间或工作室的操作空间。各轴的行程限位位置都预留了传感器安装位，可根据实际加工需求加装硬限位或者光电限位开关，防止运动过程中出现超程碰撞损坏主轴或刀具。主轴安装位采用通用的夹持座设计，可适配不同功率的高速风冷主轴，用户可根据自身加工的材质硬度更换对应参数的主轴部件，

　　不需要重新设计滑台安装结构。两侧的立式支撑板采用整块铝板铣削成型，上面加工有对应的导轨安装基准面、电机座定位孔以及减重镂空结构，在保证支撑刚性的前提下尽可能降低运动部分的整体重量，提升进给运动的响应速度。床身中部的型材框架预留了工件装夹平台的安装位置，可搭配T型槽工作台或者真空吸附平台使用，满足不同形状工件的装夹固定需求，走线槽也集成在型材框架的内部，可将各轴的电机线、主轴电源线、传感器信号线统一收纳，避免加工过程中切削液或者切屑损坏线路，也让设备整体外观更加规整。
