台式数控拉丝加工设备结构设计

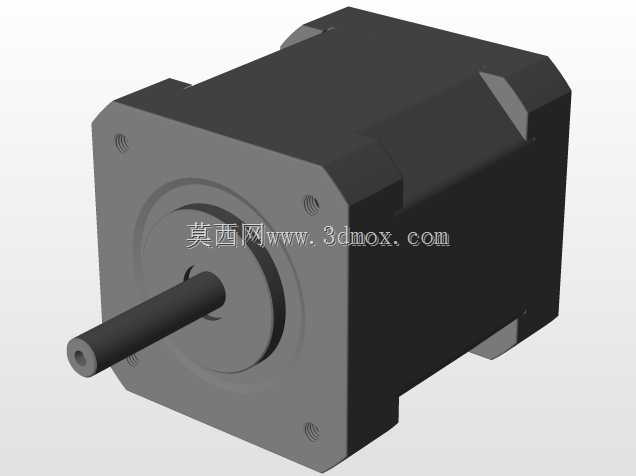

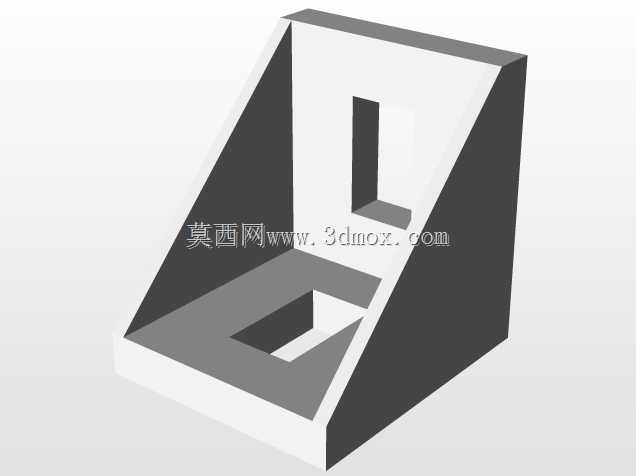

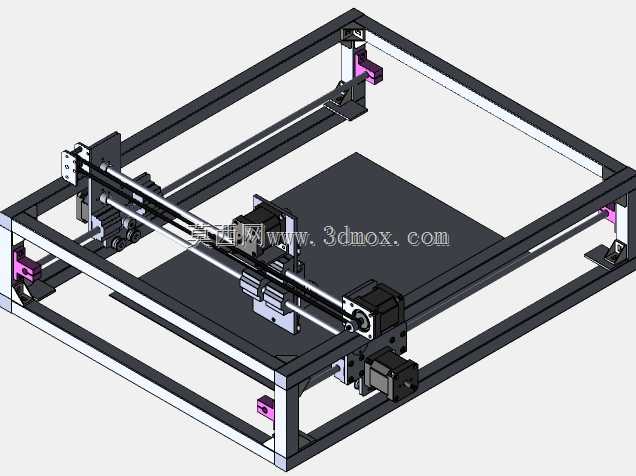

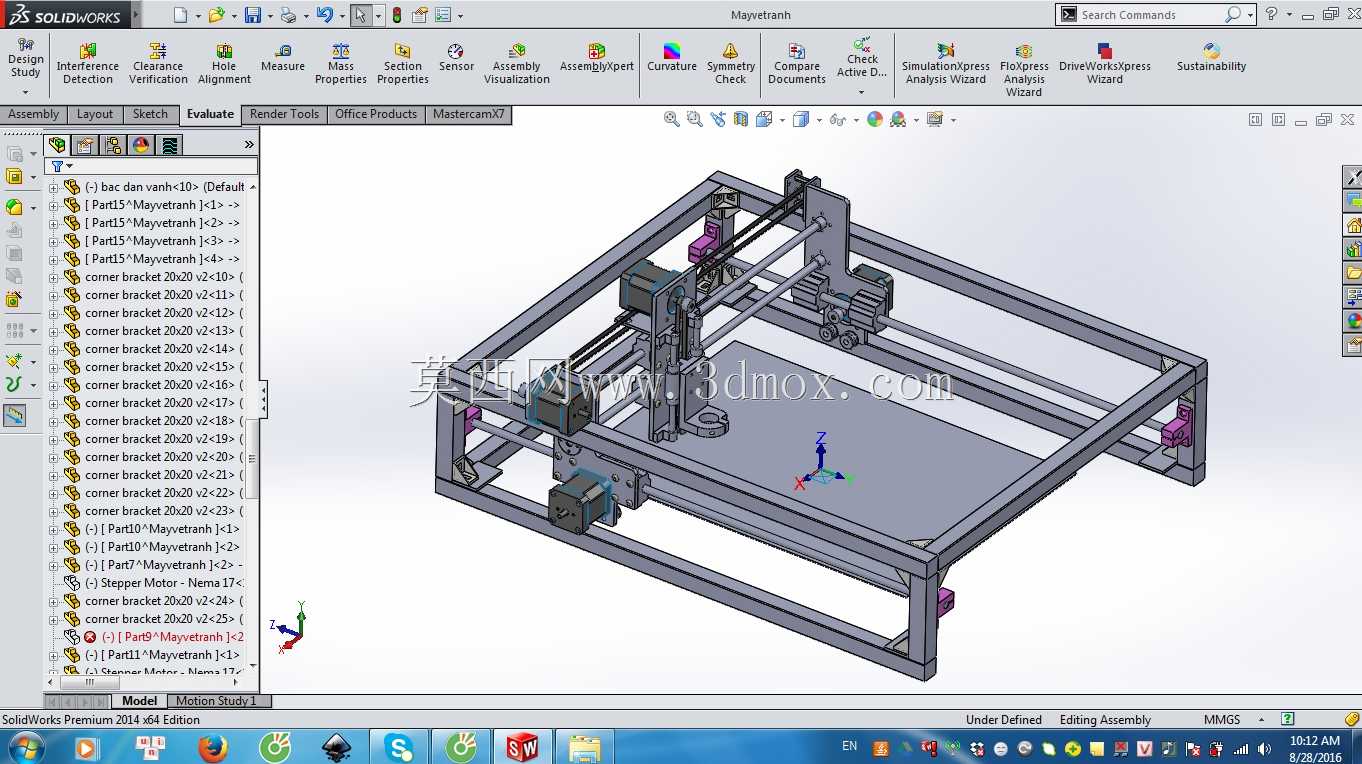

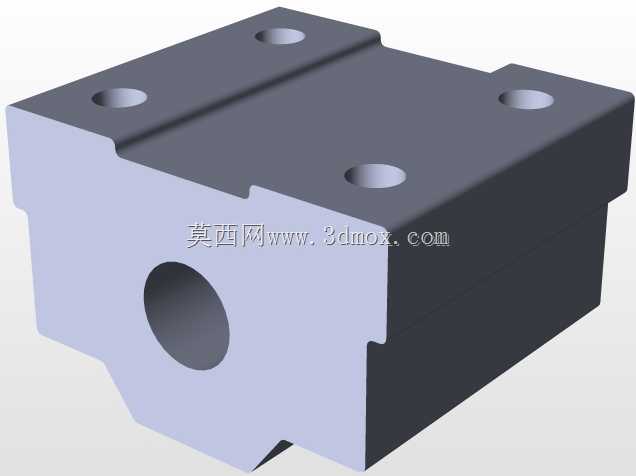

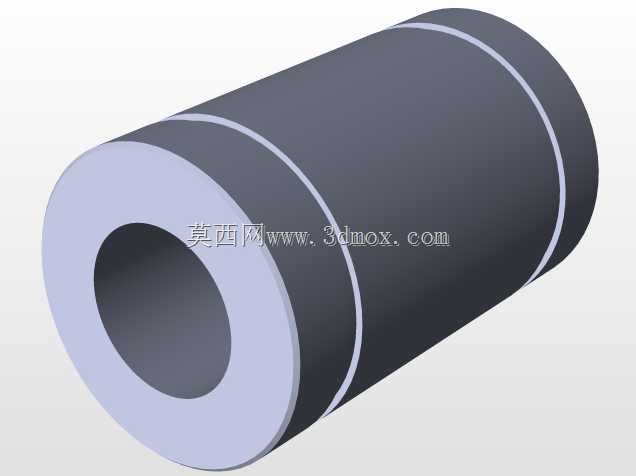

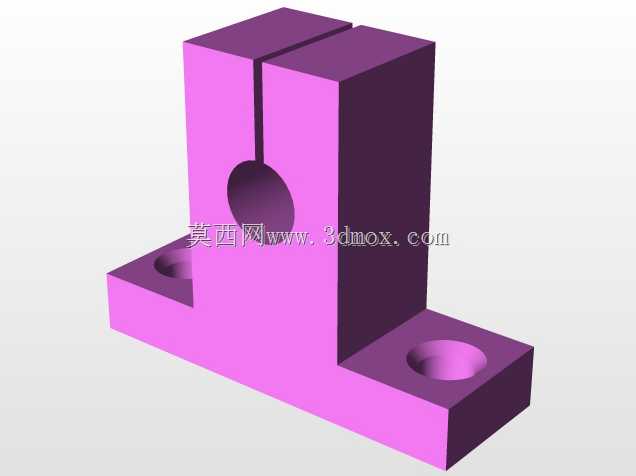

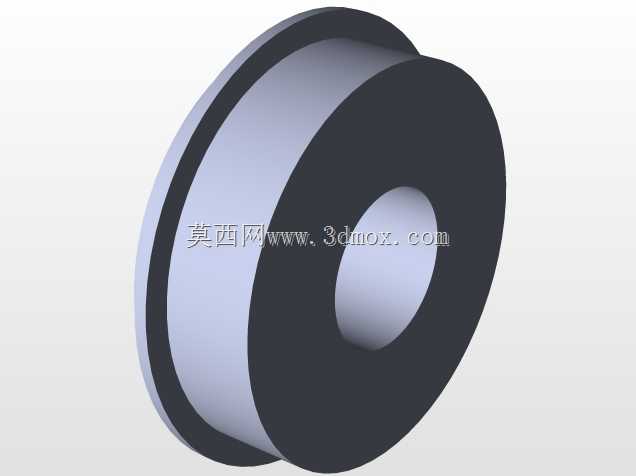

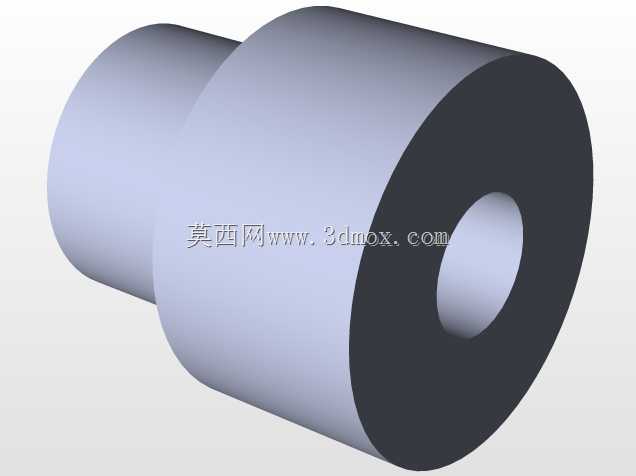

这款台式数控拉丝设备的结构设计，核心面向小尺寸金属、非金属平面工件的表面拉丝处理场景，常见于小型五金加工工坊、广告标识制作门店、手板模型打样车间的日常加工需求，可替代传统手持拉丝设备完成均匀纹路的表面处理作业，避免人工操作带来的纹路不均、压力不一致导致的表面处理缺陷。从整体结构布局来看，设备采用铝型材拼接的框架式机架作为承载基础，这种设计思路一方面可以降低整体机架的加工成本，依靠标准铝型材的装配精度保证基础框架的形位公差，另一方面也方便后期根据加工幅面需求调整机架尺寸，适配不同大小的工件加工需求。机架的安装边界预留了充足的电控元件安装空间，底部的型材槽位可直接固定控制板、驱动模块等电气部件，无需额外设计复杂的安装支架，大幅降低装配环节的工作量。传动部分采用双轴同步的XY移动结构，X轴负责带动拉丝执行端做横向往复运动，Y轴负责带动工件承载平台做纵向进给，两轴的传动均依托直线导轨作为运动导向，配合同步带传动实现平稳的运动输出，这种传动组合可以在保证运动精度的前提下，控制整体的制造成本，同时降低后期维护的难度，日常仅需定期检查同步带张紧度、给导轨加注润滑脂即可维持稳定运行。设备的控制部分兼容3D打印常用的ramp1.4控制板与LCD控制器，对于熟悉桌面级数控设备调试的操作人员来说，无需重新学习全新的控制系统逻辑，即可快速完成设备的参数调试、加工路径导入等操作，降低了设备的使用门槛。拉丝执行端的安装位预留了通用的装夹接口，可根据不同的加工需求更换不同目数的拉丝轮、抛光轮等作业附件，拓展设备的适用加工范围。工件承载平台采用平板式设计，表面预留了T型槽安装位，可配合压块快速固定不同形状的待加工工件，平台的平面度经过结构设计校核，在全行程移动过程中可保持与拉丝执行端的间距一致，保证加工后整个工件表面的拉丝纹路深度均匀。从安装尺寸来看，设备整体为台式布局，无需额外做地基固定，放置在常规的工作台面上即可完成安装调试，整体占地尺寸与普通桌面级3D打印机接近，适合空间有限的小型加工场所使用。在结构细节设计上，所有运动部件的走线均预留了拖链安装位，避免设备往复运动过程中线路出现磨损、拉扯断裂的问题，机架的边角位置均设计了标准角码连接位，可提升整体框架的结构刚性，减少设备高速运行过程中的机架晃动，保证加工过程的稳定性。
