手动立式简易压合工装模具结构

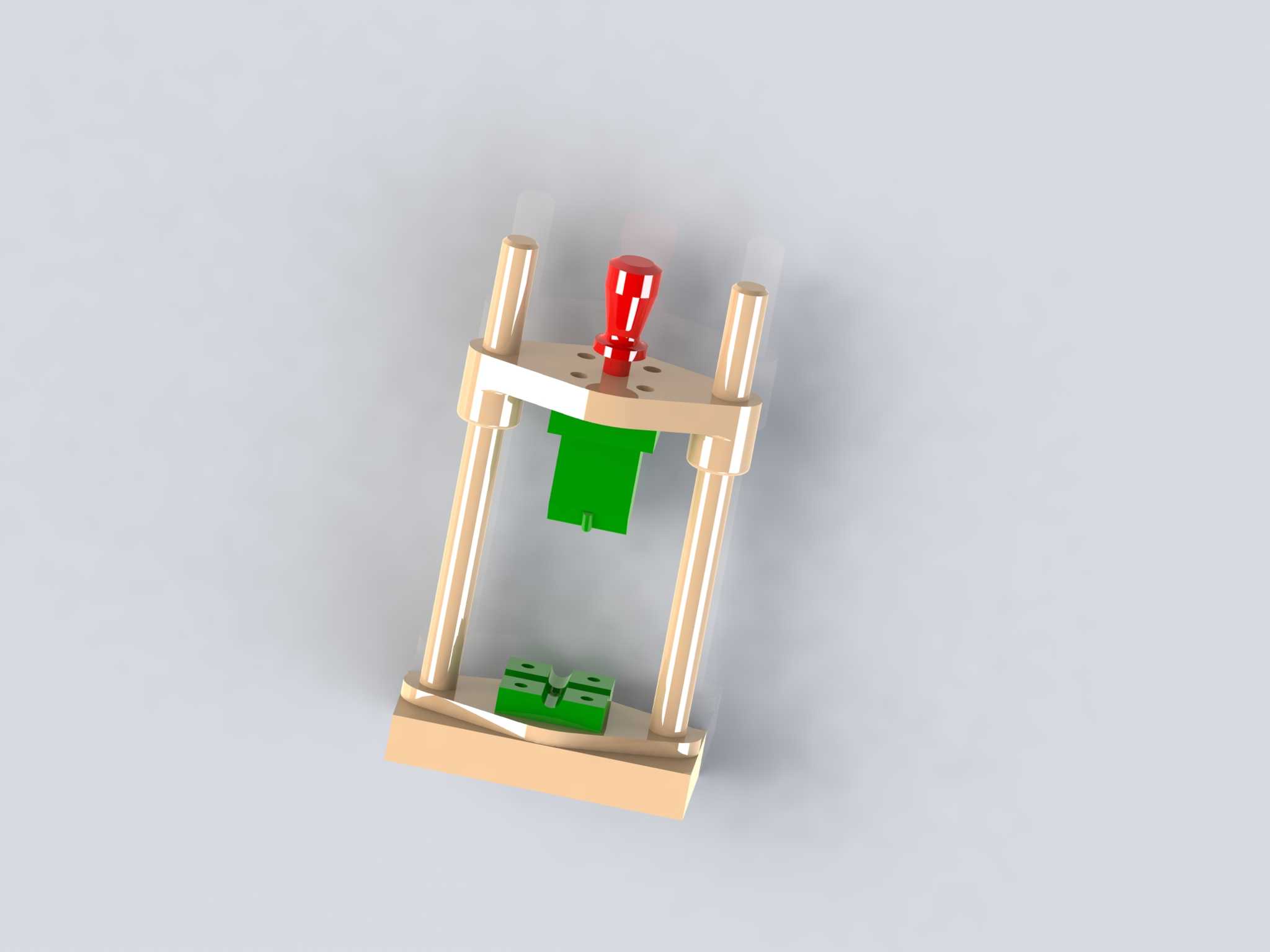

　　这套手动立式压合结构，主要面向小批量零部件压装、试样件冲切、简易成型工序的作业场景，常见于五金加工车间的试样工位、电子配件组装线的小批量压合作业、教学实训场景的模具结构演示环节，不需要配套动力气源或液压站，单人即可完成操作，对场地配套条件要求极低。整体采用双导柱立式布局，两根平行光导柱通过上下安装座固定同轴度，导柱表面做硬化磨削处理，滑动配合的导向套与活动压台采用过盈嵌装，保证压头上下运行时的垂直度偏差控制在0.02mm以内，避免压合作业时出现偏载啃模、压件错位的问题。顶部的红色手拧旋钮连接压杆传动结构，采用梯形螺纹传动，具备自锁特性，下压到指定行程后不会自动回弹，不需要持续施加外力保压，

　　操作时转动手轮即可带动活动压台沿导柱平稳下行，压头与下模型腔采用快拆式嵌装结构，可根据不同加工件的外形更换对应压头与下模镶件，不需要整体更换机架，适配不同规格的小型零件压装、冲孔、压印作业。下模座通过定位销与底部安装板固定，安装板预留四个沉头安装孔，可直接固定在常规钳工工作台面上，不需要额外制作安装底座，整体外轮廓尺寸控制在200mm150mm350mm范围内，占用工作台面积极小，闲置时可直接收纳到工具柜存放。结构设计上优先考虑加工便利性，所有板件采用常规45号钢铣削加工即可，导柱、螺纹压杆均可采购标准件改制，不需要定制特殊加工件，整体制造成本极低，维护时仅需定期给导柱涂抹润滑脂、检查梯形螺纹的磨损情况即可，日常维护难度极低。

　　作业时将待加工工件放置到下模型腔定位槽内，手动转动顶部手轮带动压头下行，直到压头与工件完全贴合达到预设压合行程，保压数秒后反向转动手轮带动压台复位，即可取出完成加工的工件，全程不需要外接动力，操作门槛极低，新员工仅需数分钟培训即可独立操作。导向结构的间隙设计预留了0.01mm的配合间隙，既保证滑动顺畅无卡滞，又能避免间隙过大导致的压头偏移，针对软质材料压合作业时，可在压台与上安装座之间加装缓冲弹簧，控制下压速度避免压伤工件表面。
