Arduino液晶按键输入显示装置结构设计

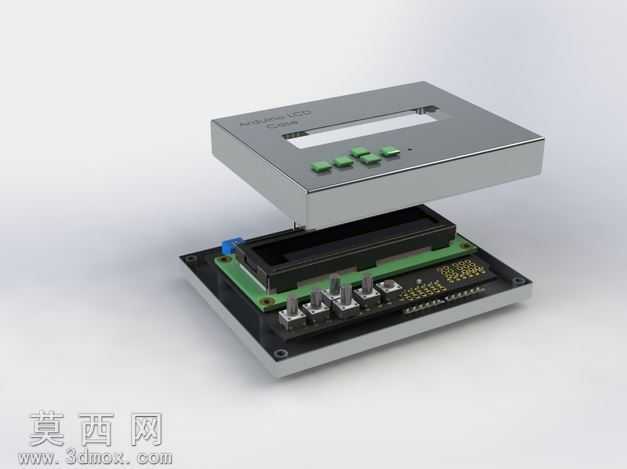

本作品是针对Arduino开发平台设计的集成式液晶显示与按键输入外设装置，采用三维建模软件完成全参数化结构设计，整体采用上下分层堆叠的装配结构，还原了实物硬件的完整装配逻辑。建模过程中首先完成底层PCB承载板的结构绘制，精准还原电路板上的定位孔、元件焊盘位置、接插件安装位的尺寸细节，对板载的轻触按键、电位器、排针接口等元件均按照实物尺寸进行1:1建模，保证各元件的装配间隙符合实际硬件的安装公差要求。中层部分完成液晶显示屏模组的结构建模，还原液晶屏的金属屏蔽外壳、显示区域开槽、背光组件的分层结构，精准匹配屏体与底层电路板的连接排线位置，保证上下层装配时排线的弯折空间符合实际安装需求。上层外壳部分采用简约的方正造型设计，表面做哑光金属质感的材质渲染，对应按键位置开设精准的按键通孔，预留液晶显示的透明开窗，外壳边缘做微小的倒角处理提升精致感，同时设计外壳与底层板的卡扣定位结构，无需额外螺丝即可实现上下壳体的稳固扣合。渲染阶段针对不同部件匹配对应的材质属性，PCB板采用哑光绿油材质搭配丝印标识效果，金属外壳采用细磨砂金属材质，按键采用哑光绿色塑料材质，液晶显示区域采用半透明深色玻璃材质，接插件采用亮面镀镍金属材质，通过打光调整突出各部件的材质质感与装配层次，清晰展现装置的分层结构与各部件的位置关系。设计过程中充分考虑嵌入式开发外设的实际使用需求，整体结构紧凑小巧，按键布局符合单手操作的人机尺寸，显示区域位置正对使用者观察视角，既可以作为Arduino学习的硬件参考模型，也可用于嵌入式项目的外壳结构二次开发参考，模型完整还原了该类输入显示装置的典型结构特征，各部件可单独拆解用于结构分析与装配演示。
