小批量M4螺丝螺旋振动计数送料装置

　　在小批量装配作业场景里，紧固件的计数分装一直是占用人工、容易出错的环节，尤其是灯具、小型机电产品组装时，单台产品往往需要固定数量的同规格螺丝，人工点数不仅效率低，长时间重复作业还容易出现数量偏差，影响后续装配齐套性。这套针对M4规格螺丝设计的螺旋振动计数装置，就是为了解决小批量生产场景下的螺丝定量供给问题，适配单批次16颗M4螺丝的分装需求，替代传统人工点数、撒料分拣的低效作业模式。

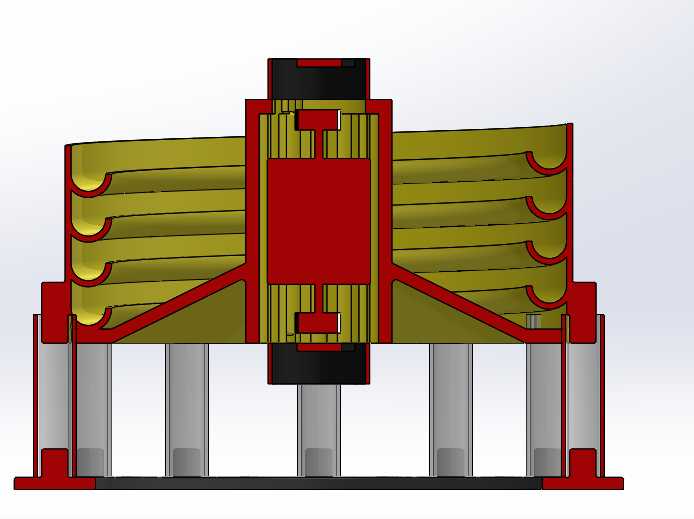

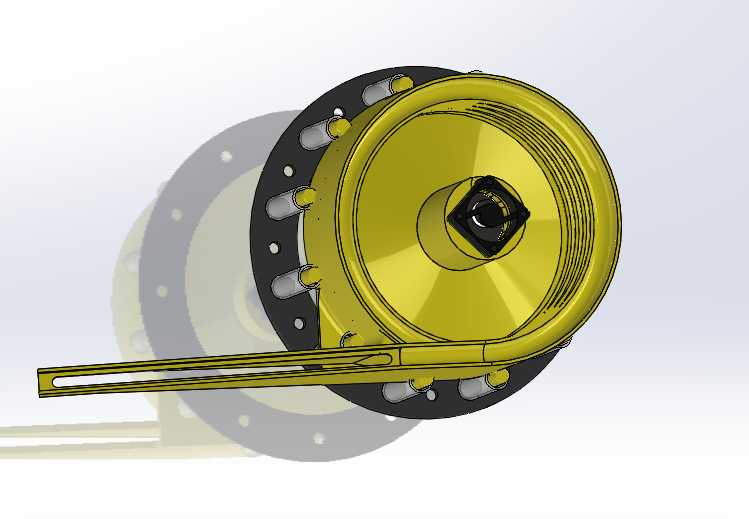

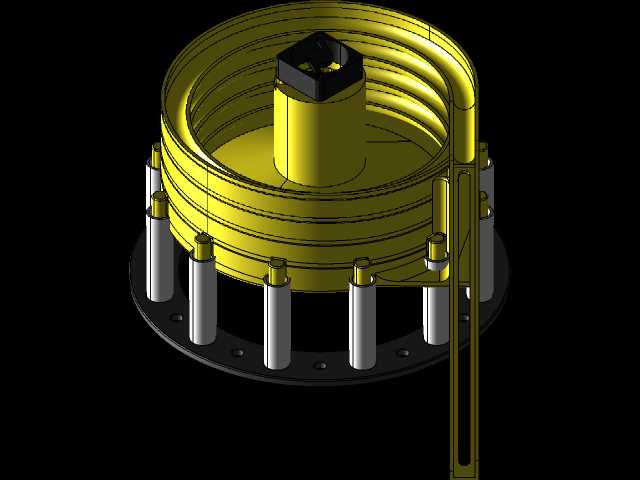

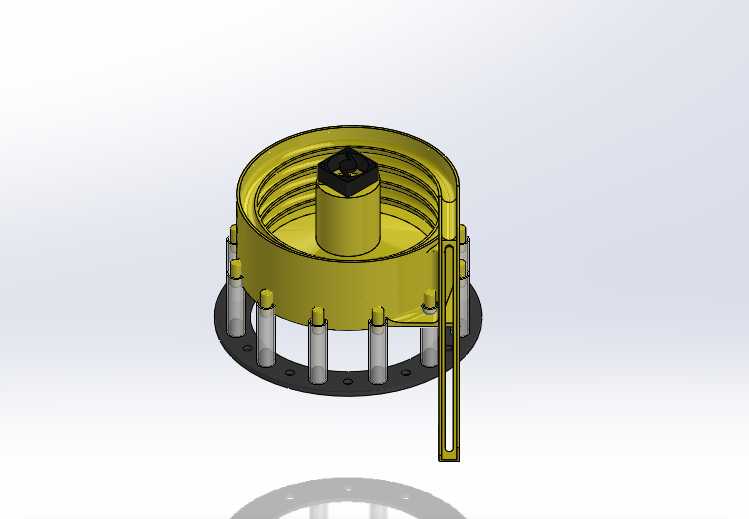

　　装置核心采用螺旋上升式振动料盘结构，料盘主体做环形螺旋料道设计，依靠振动电机提供的定向振动力，让散落在料盘底部的M4螺丝沿螺旋料道有序向上输送，料道出口位置配套滑槽结构，螺丝沿料道排序后逐个滑入滑槽区域。设计时选用外径10mm、内径8mm的硅胶管作为输料衔接部件，适配M4螺丝的外形尺寸，避免输送过程中卡滞、掉落。振动驱动部分采用外径12mm的小型振动电机，为了控制长时间运行的温升，在电机的顶部和底部都加装了2510规格风扇做强制冷却，保证设备可以持续稳定运行，不会因为电机过热导致振动力衰减、送料节奏紊乱。

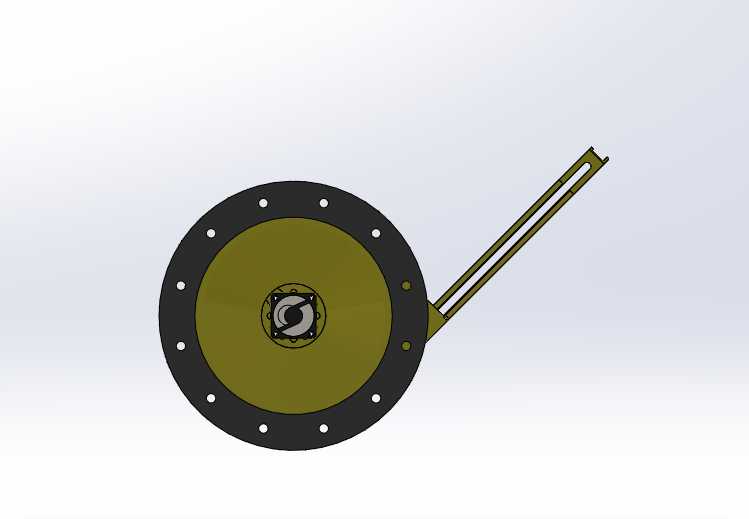

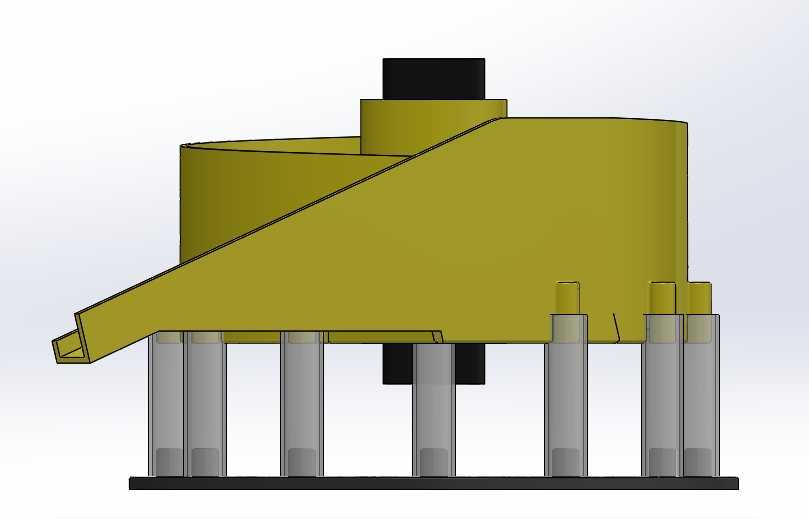

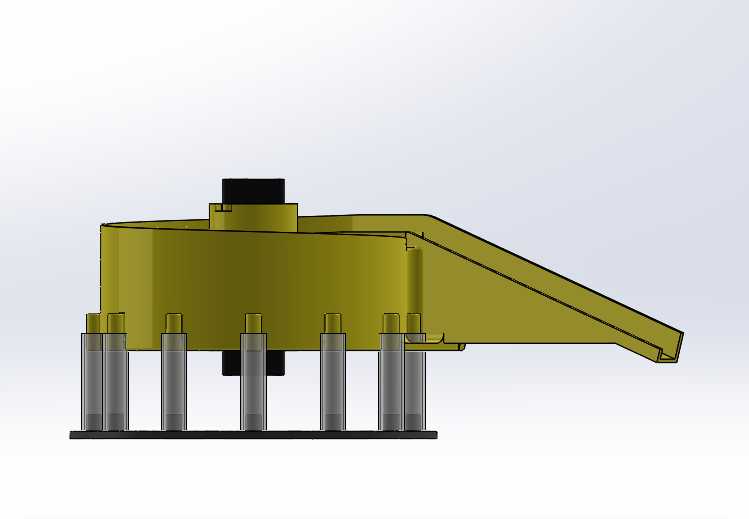

　　计数落料环节采用小电磁铁配合模板的结构，当滑槽内累计通过设定数量的螺丝后，电磁铁动作带动模板开合，将定量的螺丝直接导入下方的收纳袋中，不需要人工额外分拣点数。整个装置的安装底座采用带安装孔的法兰式圆盘结构，多根支撑柱均匀分布在底座与料盘之间，保证振动过程中整体结构的稳定性，不会因为振动出现偏移、共振异响。料道的螺旋升角经过反复调试，既保证螺丝可以在振动力作用下平稳上行，又不会因为角度过大出现螺丝滑落、堆叠乱料的问题。

　　这套装置没有配置复杂的附加控制模块，结构简单易维护，非常适合小型加工车间、个人装配作坊的小批量紧固件分装作业，不需要复杂的参数调试，通电即可运行，针对M4螺丝的外形做了料道适配，不会出现螺丝卡道、叠料的问题，相比传统的大型振动盘，体积更小、成本更低，完全匹配小批量生产的使用需求，不需要占用太大的工作台面，安装时只需要将底座通过螺栓固定在平整工作台面上即可，没有复杂的安装调试要求。
