可弯曲旋转式电缆防护铠装结构

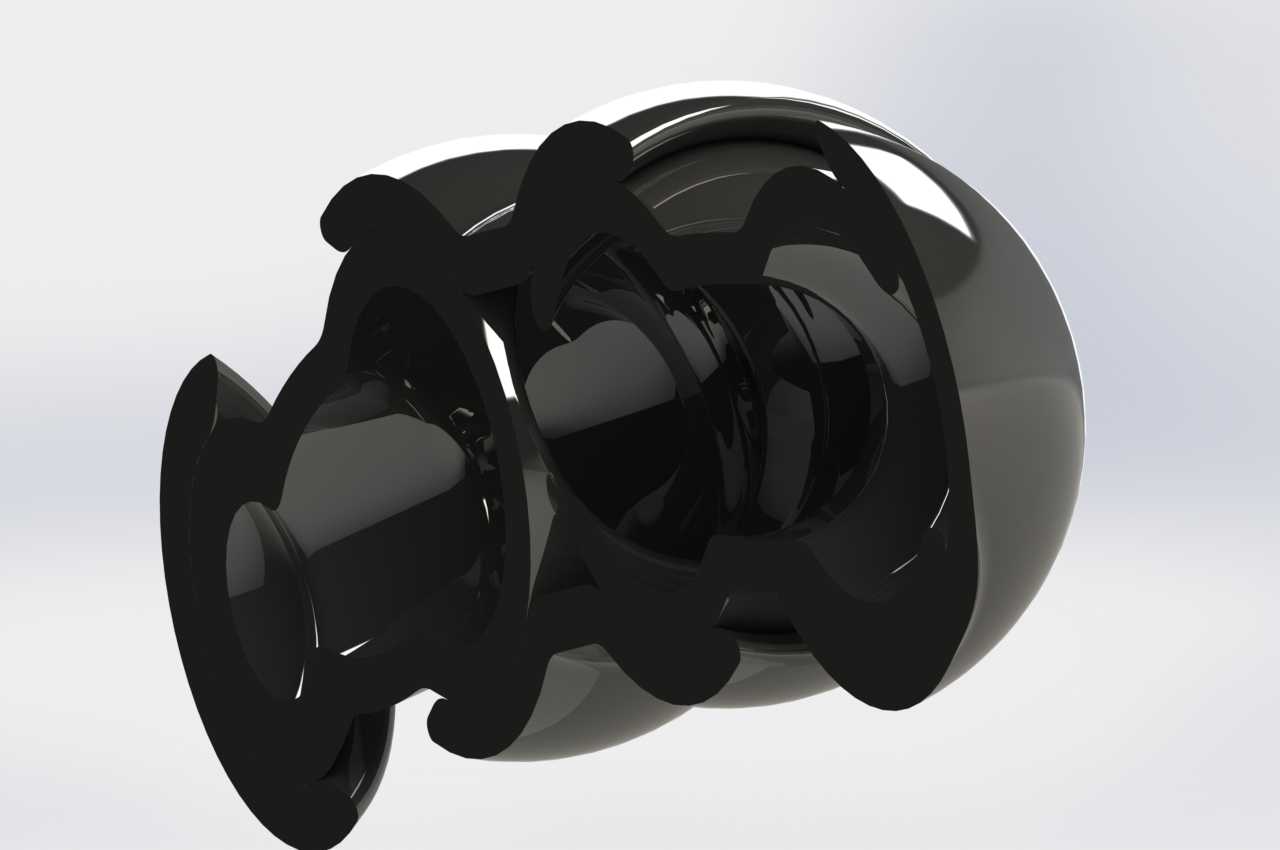

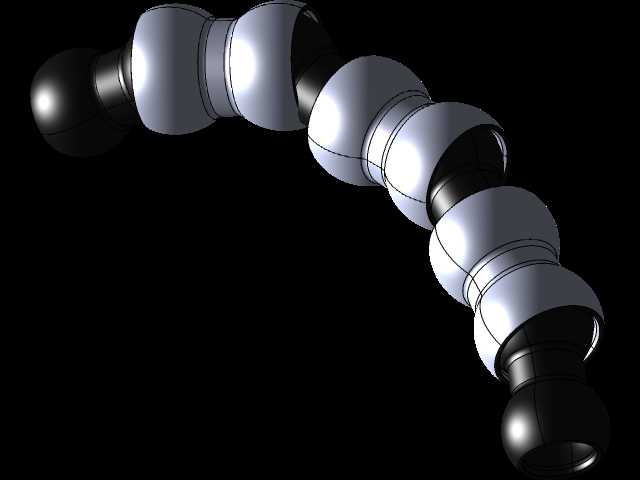

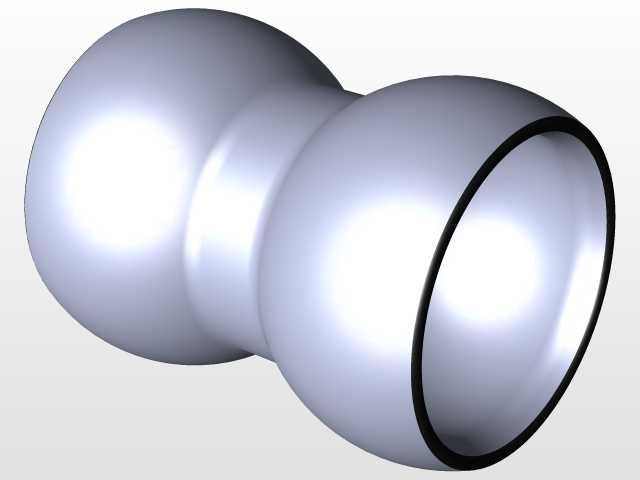

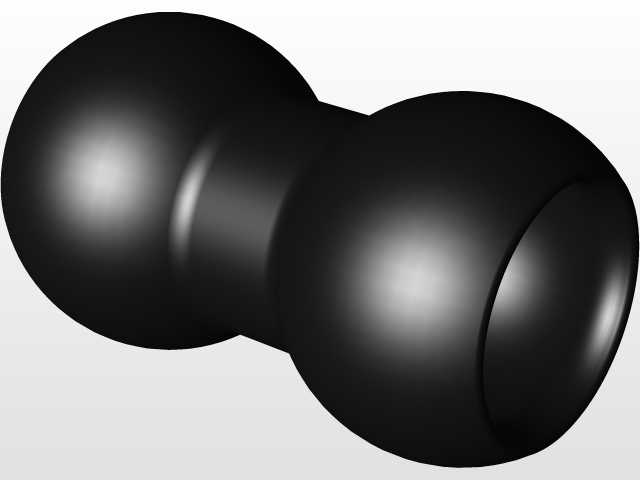

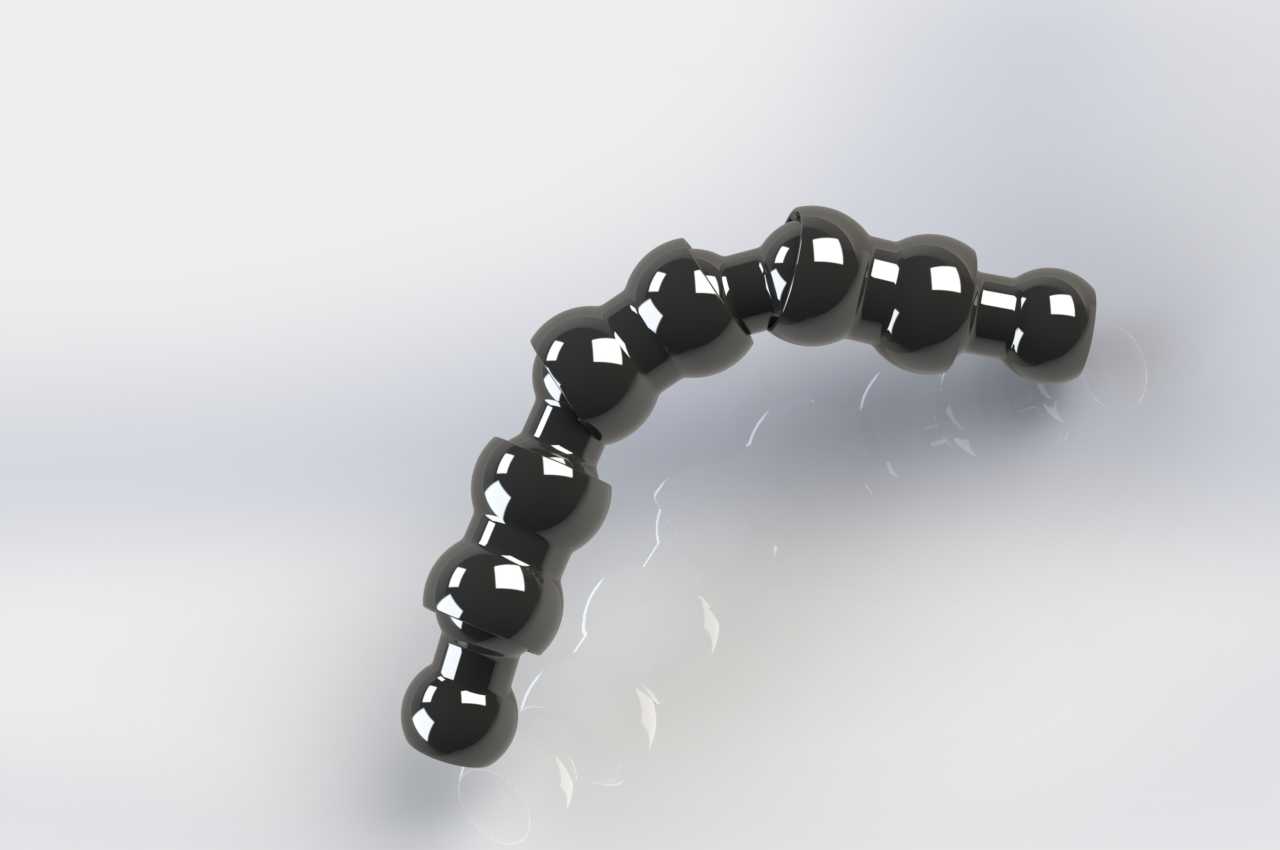

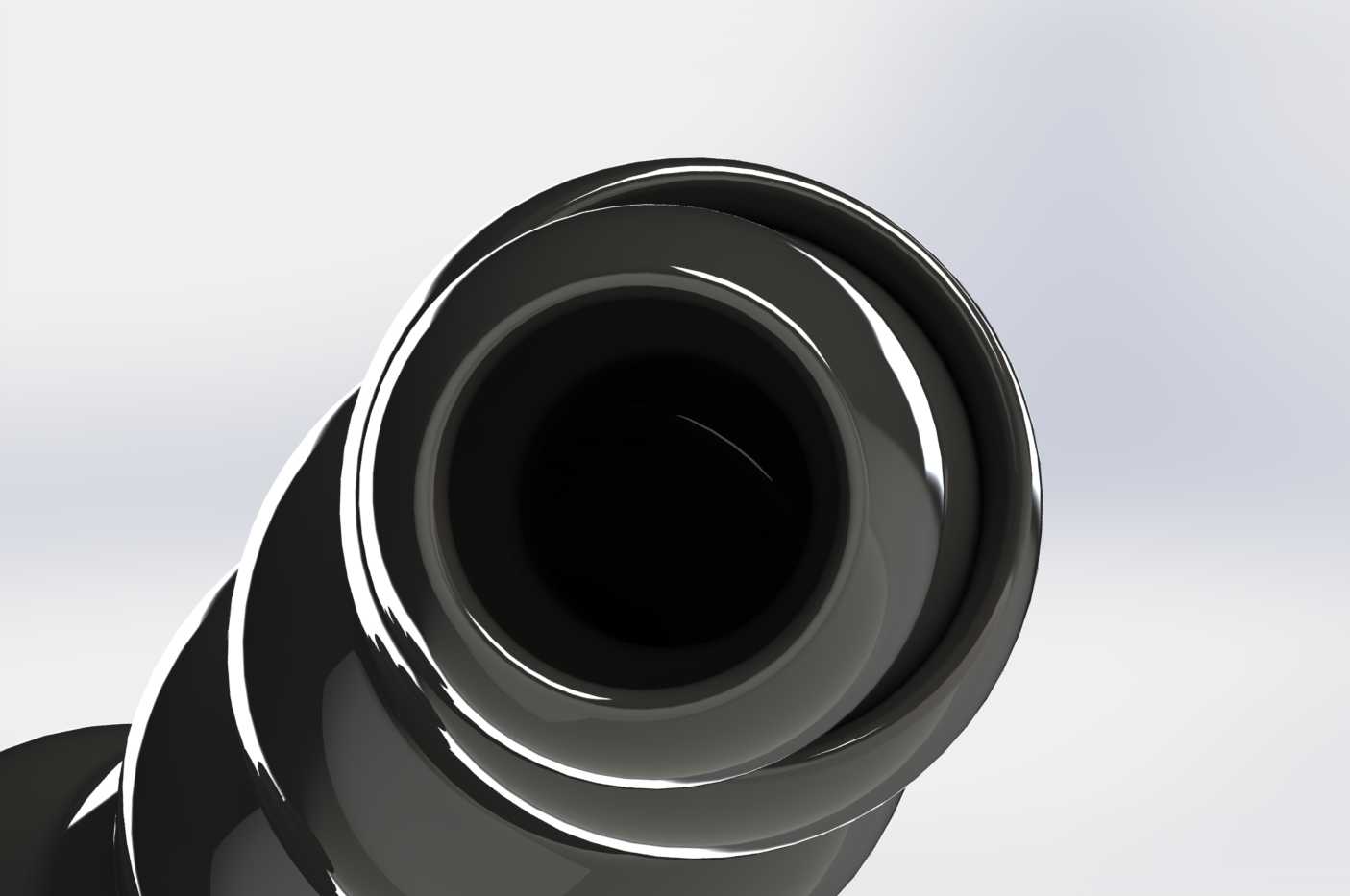

　　这款铠装结构最初是为越野车辆拖车连接场景开发，适配外径10mm的多芯电缆，核心作用是在电缆随车辆转向、悬架跳动产生反复弯折、拉扯的工况下，避免电缆外层被挤压、磨损，保证内部线芯的导通完整性，同样的结构逻辑也可迁移到航空机载布线、工业设备活动关节走线等需要电缆反复弯折的场景中。结构采用分段式球铰串联设计，每一段铠装单元的两端分别做球形凸头与内凹球窝配合，相邻单元可绕球心做小角度偏转，多段串联后即可实现大角度的弯曲转向，同时球铰配合的止口结构可以限制单段的偏转角度，避免弯折半径过小挤压内部电缆，也能防止电缆过度弯折导致的线芯疲劳断裂。铠装的内孔做了光滑圆角过渡，没有尖锐棱边，穿线时不会刮伤电缆外护套，每段单元的外壁做了等直径的圆柱段，

　　在需要固定的位置可以直接用标准管卡夹持固定，不需要额外加工安装位。设计时特意控制了单段单元的长度，单段偏转角度控制在15度以内，多段组合后最小弯曲半径可以控制在电缆外径的6倍，符合移动布线的弯曲半径要求，同时铠装整体的抗拉强度可以承受超过200N的轴向拉力，在拖车拖拽、设备走线拉扯的场景下不会出现铠装脱节、拉断的问题。铠装的两端预留了标准的旋转接头安装位，可以直接对接常见的航空插头、拖车连接器，不需要额外做转接结构，安装时只需要将电缆从铠装内孔穿过，两端固定好接头即可，铠装本身不需要额外的紧固件，相邻单元靠球铰的过盈配合实现定位，装配后不会出现松脱晃动，日常使用中也不需要额外维护，在泥沙、雨水飞溅的户外工况下，

　　分段式的结构也不会因为泥沙卡滞导致无法弯曲，球铰配合面的间隙可以在活动时自动挤出进入的泥沙，保证弯折动作顺畅。在航空应用场景中，这款铠装还可以替换为轻量化的铝合金材质，降低整体重量，同时满足航空布线的重量要求，铠装的分段尺寸也可以根据实际使用的电缆外径做等比例缩放，适配不同线径的电缆防护需求，不需要重新调整整体的结构逻辑。
