雅马哈水平多关节弹簧下线设备结构设计

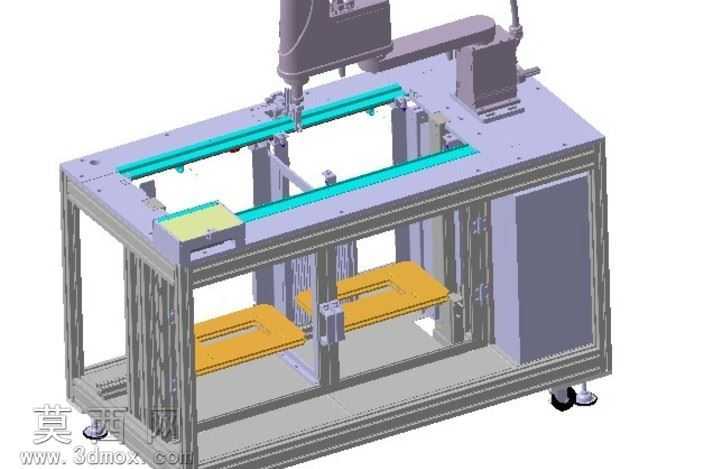

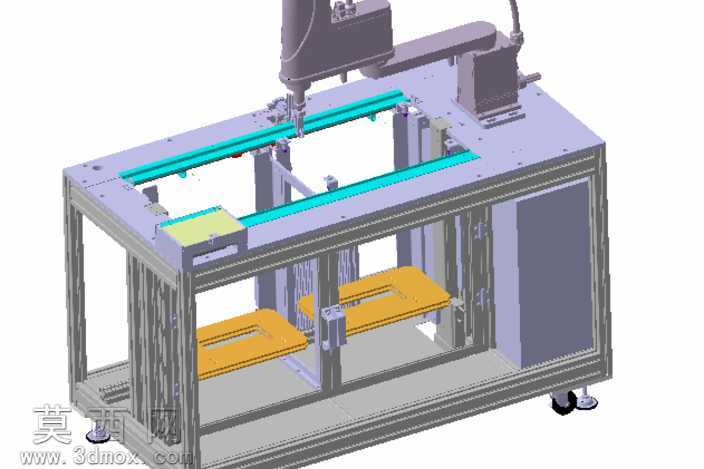

本套弹簧下线设备三维模型采用主流三维机械设计软件完成全参数化建模，整体装配遵循自顶向下的设计逻辑，先完成设备整体布局框架的搭建，再逐一细化各功能模块的零部件细节，所有零件间的装配约束完整，无干涉错位问题，可直接用于结构评审与工程图导出。模型整体采用铝型材搭建底部机架框架，机架底部配置可调脚轮与支撑脚杯，兼顾设备移动转运与工位固定的使用需求，机架内部预留电气元件安装腔体，侧面配置可拆卸钣金柜门，方便后期线路排布与设备维护。机架工作台面设置两条平行的直线导轨作为工件载具的输送导向结构，配套的黄色工件载具采用定位销设计，可精准承载待加工弹簧组件，保证上下料位置的重复定位精度。设备核心执行单元采用雅马哈水平多关节机器人，机器人安装于机架台面的专用固定支座上，末端配置适配弹簧抓取的专用执行夹具，可完成弹簧的精准取放、移位与下线码放动作，机器人的运动行程完全覆盖工作台面的作业区域，可满足不同规格弹簧的下线作业需求。模型渲染阶段对不同材质部件做了区分设置：铝型材框架采用哑光银白金属材质，钣金柜门采用浅灰色哑光喷塑材质，工件载具采用亮黄色工程塑料材质，机器人本体采用原厂深灰配色材质，导轨采用镀铬亮面金属材质，不同材质的光影反射参数经过调试，渲染效果可直观呈现设备的真实外观形态。设计过程中重点考量了设备的作业流畅性与结构稳定性，机架框架采用加厚铝型材搭配角件加固，避免机器人高速运动时产生机架晃动；输送导轨的安装基面做了平面度公差约束，保证载具移动顺滑无卡滞；机器人的安装位置经过多次行程模拟验证，确保作业过程中不会与机架、载具产生运动干涉。整套模型完整还原了弹簧下线设备的机械结构逻辑，各运动部件的活动范围均做了限位设计，既可以作为弹簧加工产线的非标设备设计参考，也可用于工业机器人集成应用的教学演示案例，模型中包含的标准件选型、机架搭建方式、机器人安装布局都具备实际工程参考价值。
