往复式发动机连杆结构三维设计

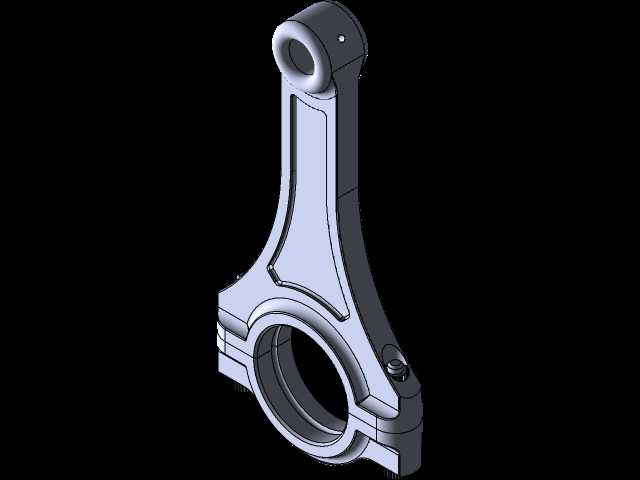

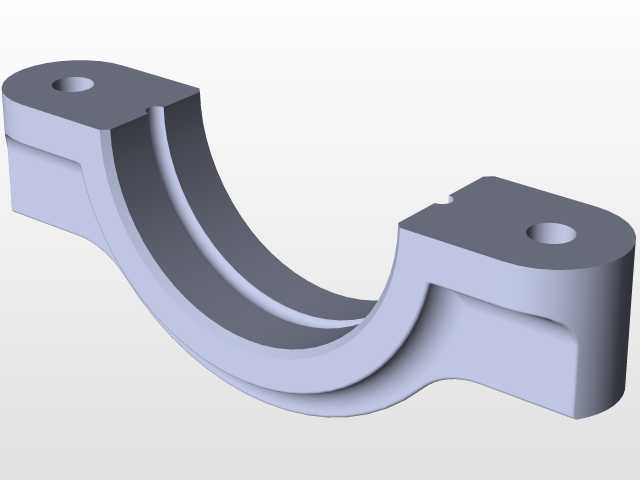

　　在往复式动力设备的动力传递链路中，连杆是衔接活塞组件与曲轴的核心受力构件，其结构合理性直接决定动力转换效率与整机运行寿命。日常选型与结构设计过程中，首先要明确其核心功能：承接活塞做功行程传递的爆发压力，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，整个工作循环中构件需要交替承受拉压交变载荷、惯性冲击载荷，因此结构设计阶段需要优先保障刚度与疲劳强度的平衡。从结构布局来看，该连杆采用传统的分体式大头设计，小头端为整圆衬套安装位，用于通过活塞销与活塞组件铰接，大头端拆分后可包覆曲轴连杆轴颈，配合轴瓦完成转动副的装配，杆身采用工字形截面构型，在尽可能降低构件自身重量、减小往复惯性力的前提下，最大化提升截面抗弯抗扭模量，

　　适配高转速工况下的动态载荷要求。安装边界设计上，小头端内孔尺寸需与选定规格的活塞销外径保持过渡配合，衬套压装后需预留合理的润滑油道间隙，避免工作过程中出现干磨烧蚀；大头端的结合面采用定位结构保障装配同轴度，螺栓锁紧力矩需严格按照材料屈服强度设定，防止高速运转中连接失效。实际应用场景覆盖车用汽油发动机、柴油发动机、小型通用动力汽油机、往复式压缩机等需要实现直线-旋转运动转换的设备，不同应用场景下的尺寸调整逻辑存在差异：高转速小排量动力设备中，连杆杆身会做轻量化收窄处理，大头轴瓦宽度适当收窄以降低转动摩擦阻力；大扭矩低转速柴油机应用中，杆身截面会适当加厚，大头端锁紧螺栓规格提升，螺栓孔周边做应力卸荷槽设计，避免应力集中导致的疲劳断裂。

　　建模过程中需要重点关注各过渡圆角的参数设定，所有截面变化位置不能出现直角锐边，尤其是小头与杆身衔接处、大头与杆身衔接处、螺栓孔周边区域，圆角半径需要结合应力仿真结果调整，将交变载荷下的应力峰值控制在材料许用应力范围内。同时要预留润滑油路的布置空间，部分设计会在杆身内部钻通长油道，将大头端曲轴飞溅的润滑油引导至小头衬套位置，强化活塞销的润滑冷却效果，这类油道的孔径、走向需要避开杆身主受力截面，防止削弱结构整体强度。
